Монтаж 4 – Инструкция по эксплуатации VAILLANT atmoCRAFT монтаж
Страница 27
25
Руководство по монтажу и техническому обслуживанию atmoCRAFT
GUS
11
2

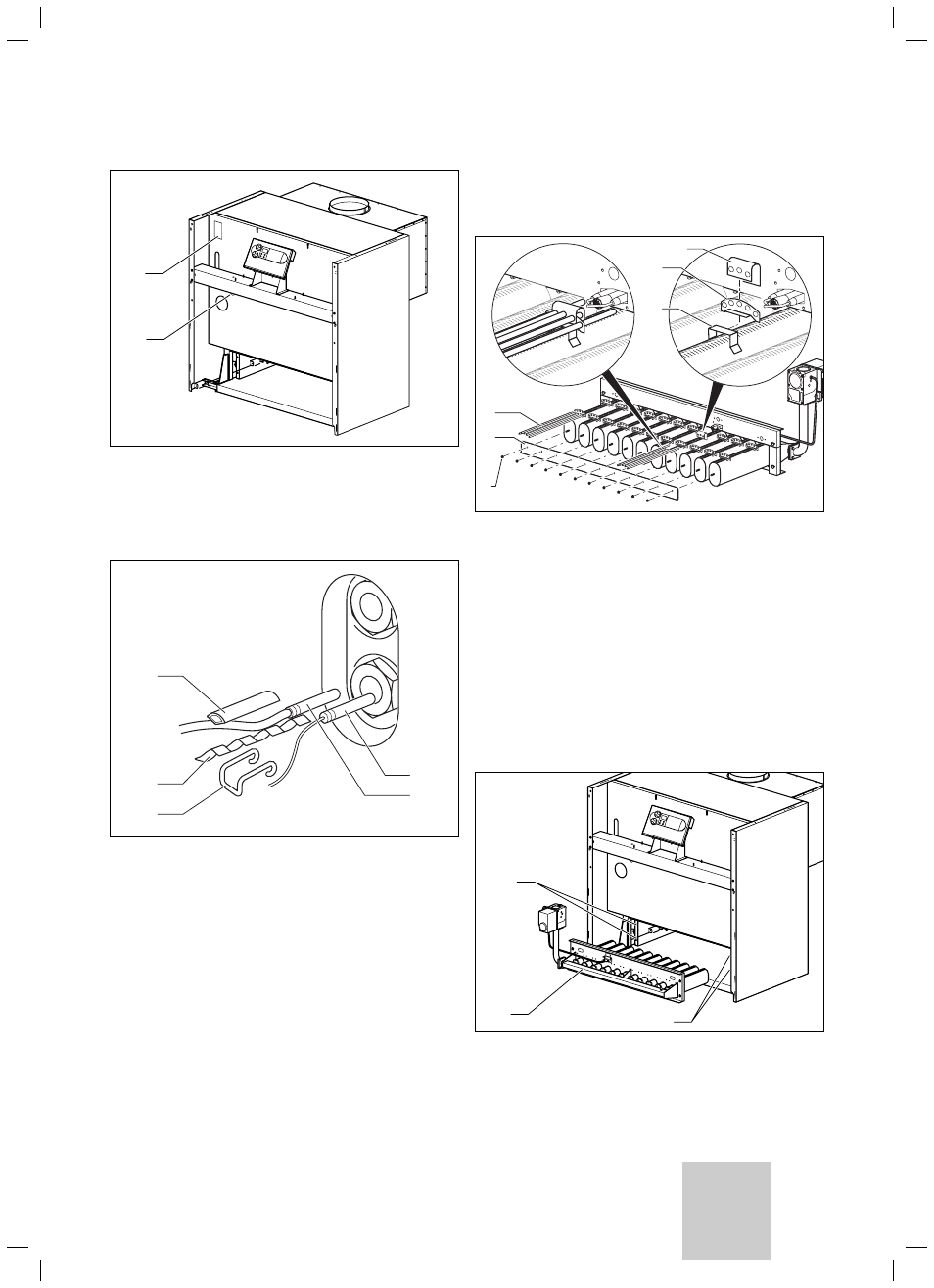

Рис. 4.38 Установка датчика температуры в погружную гильзу
• Вставьте датчик температуры в нижнюю погружную гильзу (1)
слева на котле.
• Приклейте прилагаемый шильдик (2) слева вверху на
разделительную стенку.
1
2
3
4
5
Рис. 4.39 Установка датчиков температуры в погружные гильзы
• Погружной датчик для теплового предохранителя (1,
с капиллярной трубкой) и датчик температуры (2, красный
штекер соединить с блоком электроники), а также пустую
гильзу (3) необходимо вставить в нижнюю погружную гильзу.
• Уложите пружинный зажим (4) между погружными датчиками
и вставьте его вместе с датчиками до упора в погружную
гильзу.
• Зафиксируйте всю конструкции пружинными зажимами (5).
4.7 Монтаж
горелки
4.7.1 Монтаж и демонтаж керамических стержней
2
3
1
6
5
4
Рис. 4.40 Установка керамических стержней
• Вывинтите винты (1) из крепежной шины (2) и снимите ее.
• Установите направляющую скобу (5) на крепежную скобу (4).
• Для трубки горелки, которая расположена ниже сопла
запальника, дополнительно установите на смонтированную
направляющую скобу (5) зажим (6).
• Вставьте керамические стержни (3). Установите три коротких
керамических стержня в зоне сопла запальника.
• Установите на место крепежную шину (2).
• Если, например, для переналадки на дпугой вид газа,
требуется демонтаж, соблюдайте описанный порядок
действий.
4.7.2 Установка
горелки
11
2
2
Рис. 4.41 Установка горелки
• Вставьте четыре винта в отверстия концевых звеньев.
• Установите горелку (1) на винты (2).
Убедитесь в том, что на горелке не осталось никаких
предметов!
Монтаж 4
