24
Instrucţiuni de instalare şi întreţinere atmoCRAFT
2
3
1

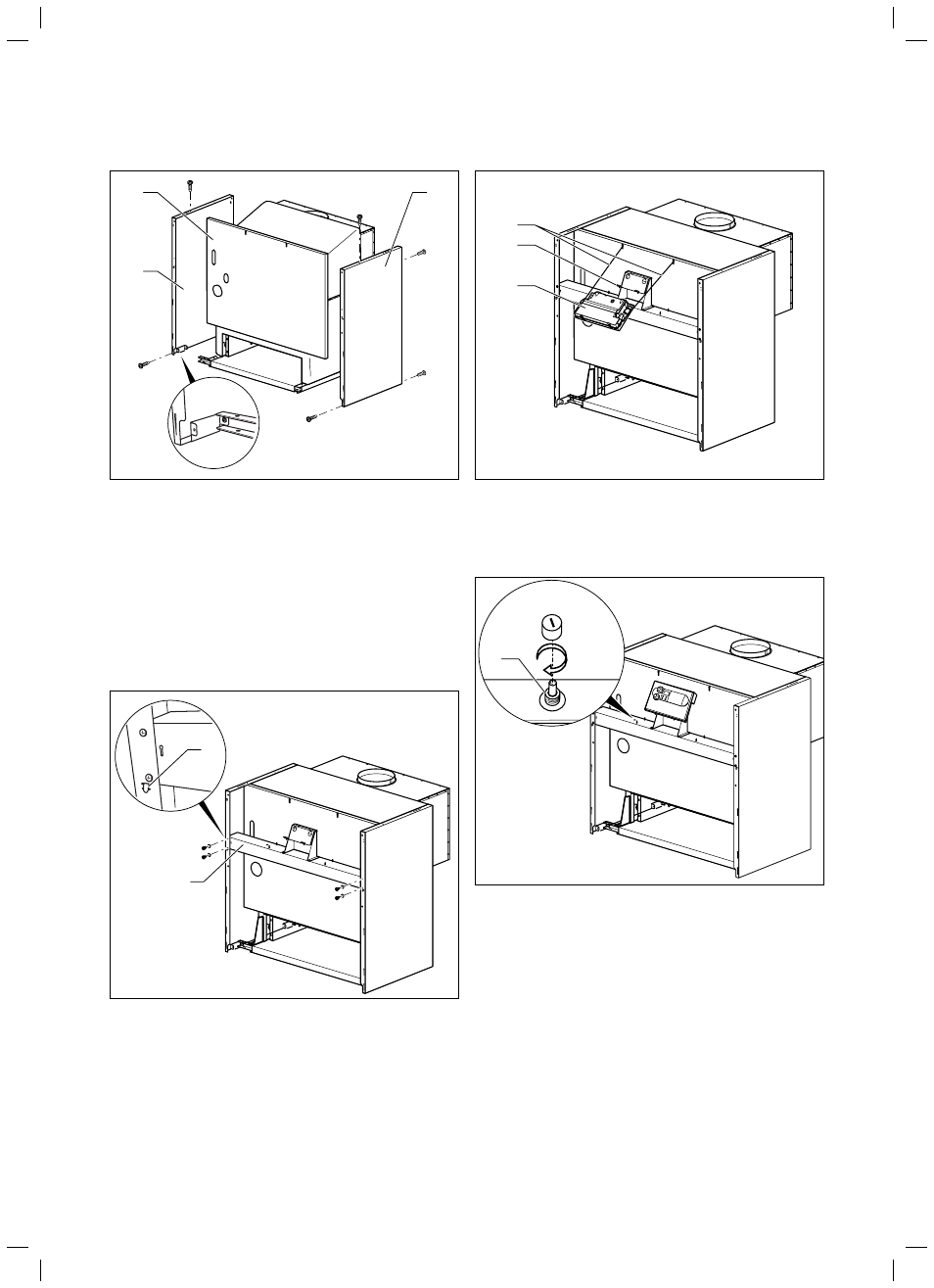

Fig. 4.33 Montarea separatorului din tablă şi a pereţilor din
tablă
• Fixaţi un perete din tablă (1) în faţă şi în spate pe
cadrul principal, folosind două şuruburi.
• Înşurubaţi separatorul din tablă (2) în faţa cazanului.
Separatorul din tablă se aşează pe console şi se
strânge cu patru şuruburi la partea de jos.
• Fixaţi celălalt perete din tablă (3) în faţă şi în spate pe
cadrul principal, folosind două şuruburi.
• Fixaţi cu şuruburi pereţii din tablă în partea de sus pe
separatorul din tablă.
2
1
Fig. 4.34 Montarea braţului transversal
• Introduceţi ciocurile (1) ale barei laterale (2) în
orificiile din pereţii din tablă şi înşurubaţi bara laterală
în stânga şi dreapta cu câte două şuruburi cu
autofiletare în pereţii din tablă.
1
2
3
Fig. 4.35 Montarea pupitrului electronic
• Montaţi acum pupitrul electronic (1).
• Împingeţi caseta pe suportul (2) de pe traversă şi
fixaţi pupitrul cu benzile de ghidare (3).
1
Fig. 4.36 Montarea limitatorului de siguranţă al temperaturii
• Montaţi limitatorul de siguranţă al temperaturii (1) pe
braţul transversal, în stânga, lângă pupitrul electronic.
• Conectaţi limitatorul de siguranţă al temperaturii la
fişele special prevăzute de la pupitrul electronic.
4 Montajul
