Руководство по монтажу и техническому обслуживанию atmoCRAFT
GUS
4.4.4 Монтаж разобранного котлового блока
Указание!
Проводите монтаж котельного блока всегда не менее
чем с двумя людьми.
3
4
2
1
5

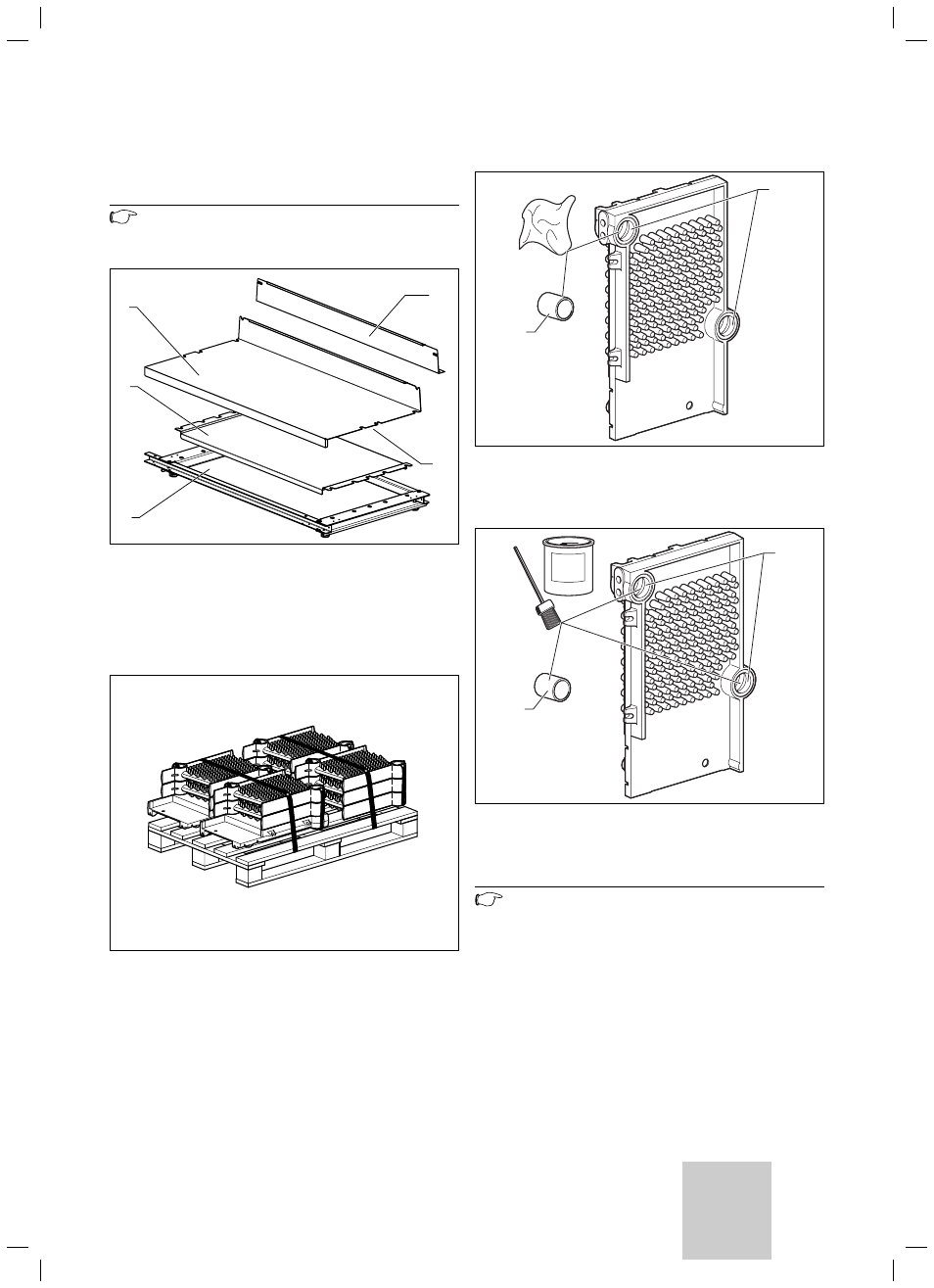

Рис. 4.6 Монтаж листа основания и монтажной шины
• Уложите раму (1, ящик F, палета 2) на пол и зафиксируйте
листы (2) и (3). Убедитесь в том, что выступы (5) обоих листов
входят в соответствующие вырезы в раме.
При этом учитывайте размеры готового котла (см. гл. 4.2).
• Привинтите монтажный лист (4) к раме (1).
Рис. 4.7 Снятие звеньев котла
• Снимите левое и правое конечные звенья и среднее звено
котла с палеты.
1
2
Рис. 4.8 Очистка втулок и ниппелей
• Очистите втклки (1) всех звеньев котла, а также все ниппеля
(2) чистящими салфетками.
1
2
Рис. 4.9 Смазывание втулок и ниппелей
• Смажьте втулки (1) и ниппеля (2) толстым слоем средства Öl-
Phos-Grund (не содержащий свинца сурик).
Указание!
По возможности, начинайте с левого концевого
звена.
Для распознавания: Левое концевое звено отличается
тем, что штуцеры для подающей и возвратной линии
находятся на левой стороне, если закрытая часть
задней стенки находится сзади.
