Руководство по монтажу и техническому обслуживанию atmoCRAFT
2
3
1

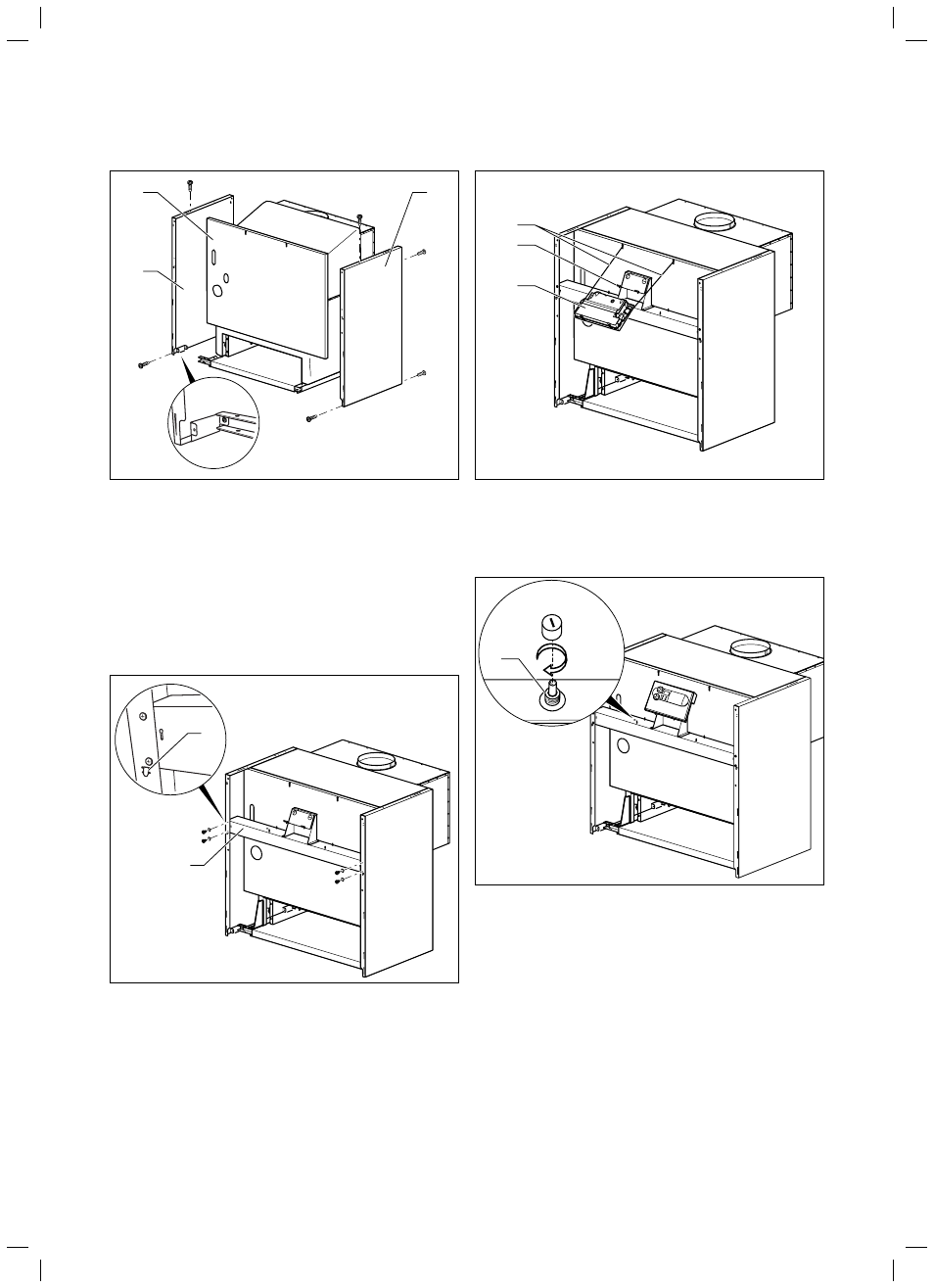

Рис. 4.34 Монтаж разделительного листа и боковых листов
• Закрепите один боковой лист (1) двумя винтами спереди и
сзади на раме.
• Навинтите разделительный лист (2) перед котлом.
Разделительный лист устанавливается на кронштейны и
привинчивается в нижней части четырьмя винтами.
• Закрепите другой боковой лист (3) двумя винтами спереди и
сзади на раме.
• Зафиксируйте боковые листы вверху винтами на
разделительном листе.
2
1
Рис. 4.35 Монтаж поперечной балки
• Вставьте выступы (1) поперечной балки (2) в отверстия в
боковых листах и привинтите поперечную балку слева и
справа к боковым листам, используя для этого по два
самонарезающих винта.
1
2
3
Рис. 4.36 Монтаж блока электроники
• Теперь установите блок электроники (1).
• Вставьте блок на держатель (2) на балке и зафиксируйте его
лентами (3).
1
Рис. 4.37 Монтаж теплового предохранителя
• Установите тепловой предохранитель (1) на поперечную
балку, слева рядом с блоком электроники.
• Присоедините тепловой предохранитель к предназначенным
для этого штекерам блока электроники.
