22
Руководство по монтажу и техническому обслуживанию atmoCRAFT
4.5.2 Объем
поставки
облицовки
Проверьте комплектность и целостность объема поставки,
используя приведенные рядом рисунок и таблицу.
A
A
A
C
D
H
B
B
E
E
G
F

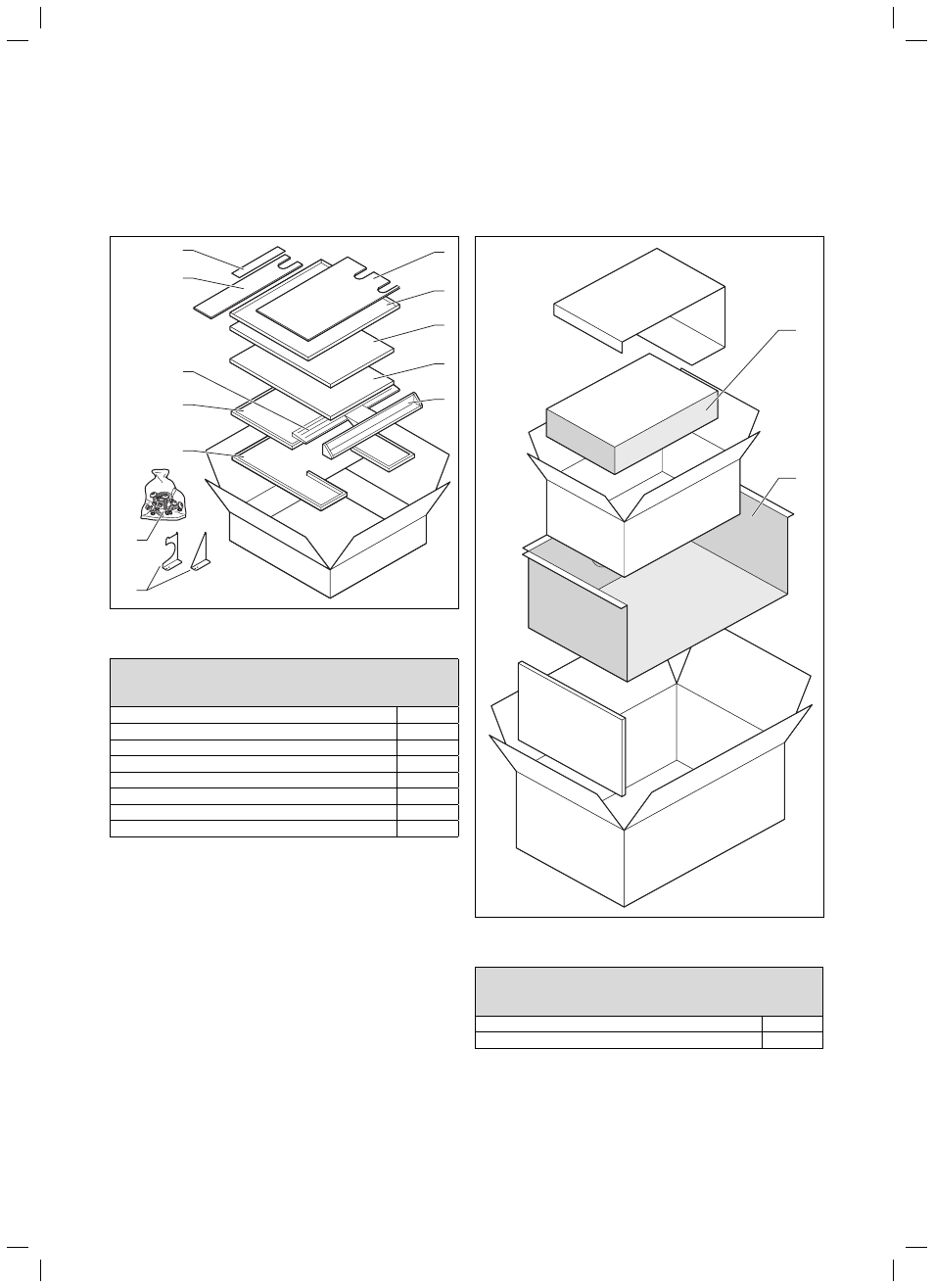

Рис. 4.27 Объем поставки обшивки
Наименование
Листы задней стенки (1 большой, 2 малых)
A
Разделительный лист и 2 кронштейна (левый и правый)
B
Крышка, белая
C
Передний лист, белый
D
2 боковые части, белые
E
1 вентиляционная решетка, белая
F
Поперечная балка с держателем блока электроники
G
Дополнительная упаковка (винты/крепежные элементы)
H
Табл. 4.7 Объем поставки обшивки
4.5.3 Объем поставки предохранителя тяги
Проверьте комплектность и целостность объема поставки,
используя приведенные рядом рисунок и таблицу.
A
B
Рис. 4.28 Объем поставки предохранителя тяги
Наименование
Кожух блока электроники
A
Предохранитель тяги
B
Табл. 4.8 Объем поставки предохранителя тяги
