46 Руководство по монтажу и техническому обслуживанию atmoCRAFT
9.2 Деблокировка после отключения тепловым
предохранителем
1
2

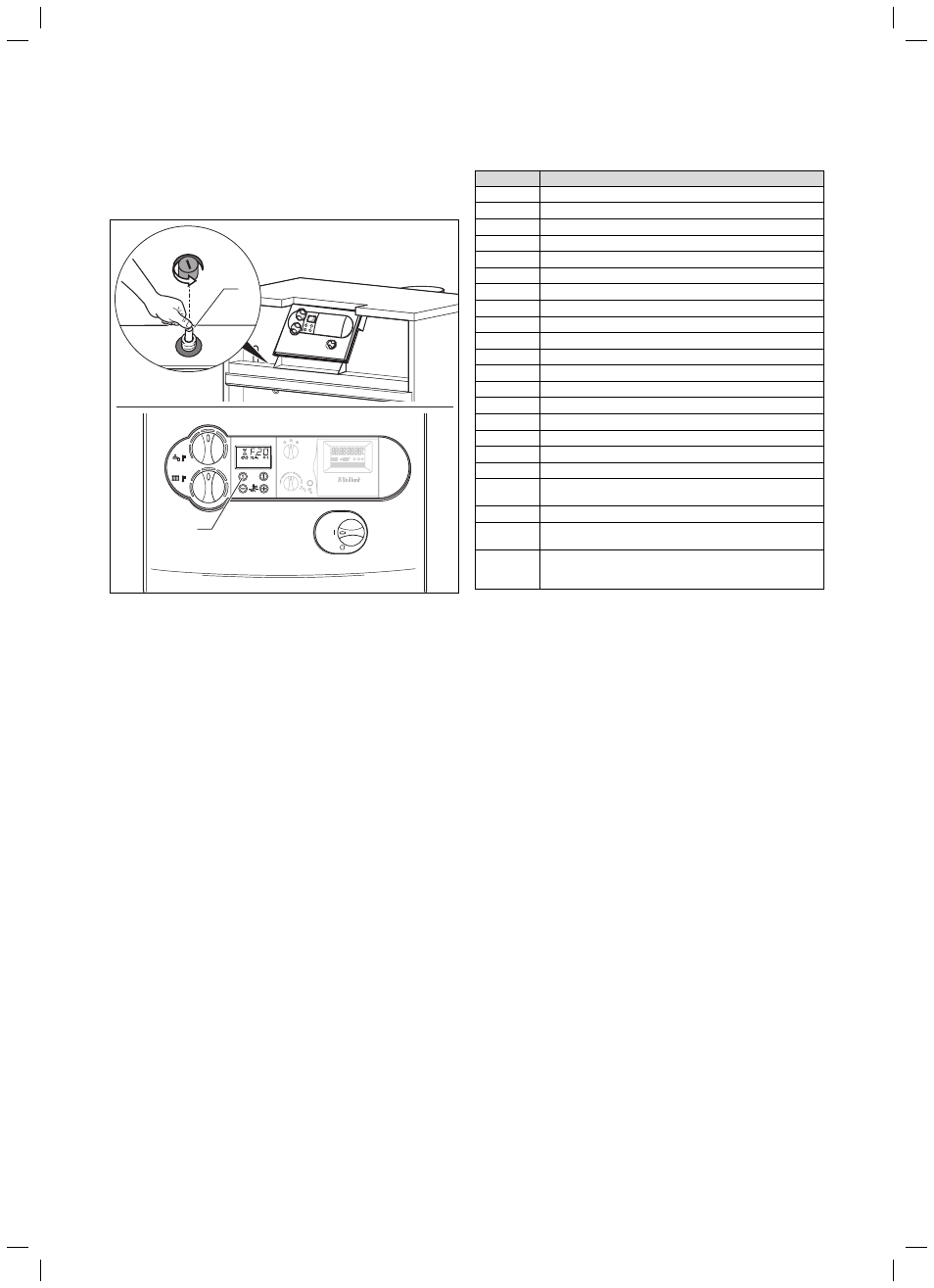

Рис. 9.1 Разблокировка после отключения теплового предохранителя
Если показывается код ошибки «F.20», это означает, что
тепловой предохранитель автоматически отключил котел из-за
слишком высокой температуры.
Соблюдайте следующий порядок разблокировки:
• Снимите лицевую обшивку.
• Дождаться остывания котла до 90 С.
• Разблокируйте тепловой предохранитель, нажав кнопку (1).
• Выполните сброс электроники, нажав кнопку «Устранение
неисправностей» (2).
После срабатывания теплового предохранителя всегда
выполняйте поиск неисправностей и устраняйте их.
9.3 Коды состояния
Коды состояния, которые показываются на дисплее системы DIA,
дают Вам информацию о текущем состоянии устройства.
При одновременном возникновении нескольких рабочих
состояний всегда указывается код важнейшего состояния.
Индикацию кодов состояния Вы можете вызвать следующим
образом:
• Нажмите кнопку «i».
На дисплее появляется код состояния, например, S.04, что
означает «Горелка работает - режим отопления».
Отключить индикацию кодов состояния Вы можете следующим
образом:
• Нажмите кнопку «i»
или
• В течение 4 минут не нажимайте ни одну из кнопок.
На дисплее снова указывается текущая температура подачи
теплоносителя.
Индикация Значение
Индикация в режиме отопления
S.00 Отсутствие запроса на отопление
S.02 Отопление - пуск насоса
S.03 Отопление - розжиг
S.04 Отопление - горелка включена
S.07 Отопление - выбег насоса
S.08 Блокировка горелки после режима отопления
Индикация при загрузке бойлера
S.20 Режим бойлера активен
S.23 Загрузка бойлера - розжиг
S.24 Загрузка бойлера - горелка
S.27 Загрузка бойлера - выбег насоса
S.28 Блокировка горелки после Загрузки бойлера
Индикация влияний установки
S.30 Нет запроса тепла, от 2-позиционного регулятора
S.31 Активен летний режим
S.34 Активна защита от замерзания
S.36 Нет запроса тепла, от регулятора непрерывного управления
S.39 Прервана цепь выключателя на зажиме «Накладной
термостат»
S.42 Разомкнут контакт заслонки газохода на принадлежности
S.51 Устройство распознало выход продуктов сгорания
и находится в фазе допуска длительностью 55 с
S.52 Устройство находится в 20-минутном интервале ожидания
в связи с выходом продуктов сгорания (атмосферные
устройства)
Табл. 9.2 Коды состояния
9.4 Коды диагностики
В режиме диагностики Вы можете изменять определенные
параметры или показывать дальнейшую информацию, см. табл.
9.3. Параметры, которые можно изменять, выделены жирным
шрифтом. Настройка этих параметров также описана в главе
7.1.
• Нажмите одновременно кнопки «i» и «+».
На дисплее появляется «d.00».
• Кнопкой «+» или «–» выполните перелистывание до
требуемого номера.
• Нажмите кнопку «i».
На дисплее появляется соответствующая диагностическая
информация.
• При необходимости, измените значение кнопками «+» или «–»
(индикация мигает).
• Сохраните новое установленное значение, удерживая кнопку
«i» нажатой около 5 секунд, пока индикация не перестанет
мигать.
Вы можете выйти из режима диагностики следующим образом:
• Нажмите одновременно кнопки «i» и «+»
или
• В течение 4 минут не нажимайте ни одну из кнопок.
На дисплее снова указывается текущая температура подачи
теплоносителя.
9 Устранение неисправностей
