42 Руководство по монтажу и техническому обслуживанию atmoCRAFT
8.3.1 Проверка теплового предохранителя
1
2

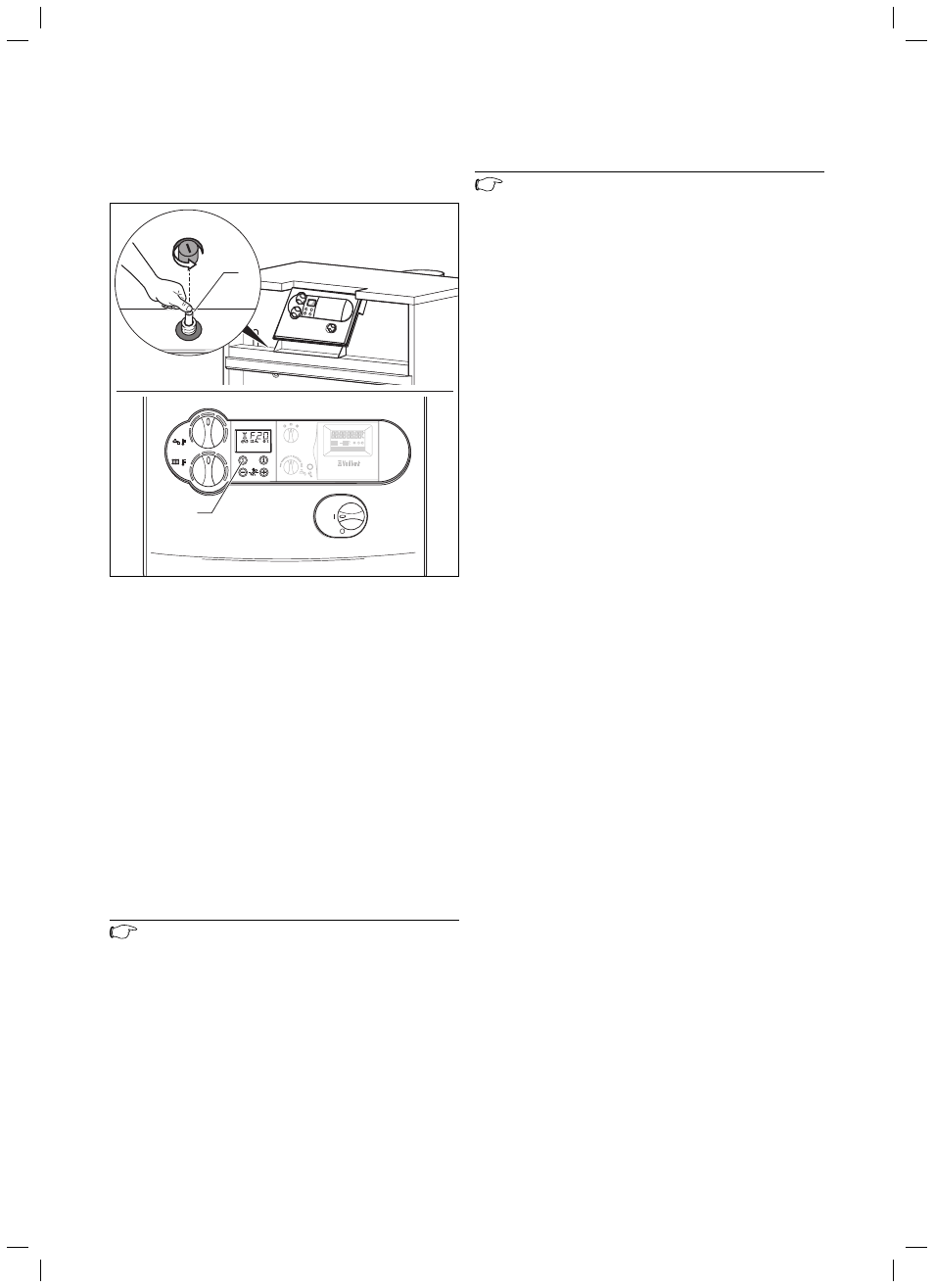

Рис. 8.1 Деблокирующая кнопка, кнопка «Устранение
неисправностей»
Пояснения к рисунку
1 Деблокирующая кнопка теплового предохранителя с крышкой
2 Кнопка «Устранение неисправностей»
• Включите главный выключатель.
• Перекройте отопительный контур.
• Установите устройство на максимальную температуру подачи
и проводите нагрев до отключения регулятором.
• Подождав две минуты (выравнивание температур), запустите
диагностическую программу P.5.
После запуска диагностической программы P.5 котел остается
в работе до тех пор, пока не сработает тепловой
предохранитель.
Диагностическая программа P.5 вызывается нажатием «Сеть
вкл.» и одновременным нажатием на 5 с кнопки «+».
Нажатием кнопки «Информация» запускается диагностическая
программа, т. е. и котел для проверки теплового
предохранителя.
Указание!
Внутренний отопительный насос не отключается.
Поэтому во время проверки теплового
предохранителя запорные органы отопительных
контуров должны оставаться закрытыми.
• Котел должен отключиться при 110 °C.
• Выполните деблокировку после охлаждения котла (см. раздел
9.3).
Указание!
Через 15 минут происходит автоматический выход из
диагностической программы. Вы должны выполнить
проверку в течение этого времени.
8.3.2 Проверка газового топочного автомата
• Вытащите штекер ионизационного кабеля во время работы.
Пламя горелки должно сразу же погаснуть.
Газовый топочный автомат заново запускается приблизительно
через 30 секунд. После третьей безуспешной попытки розжига
газовый топочный автомат переключается на неисправность. На
дисплее появляется сообщение об ошибке «F.29».
• Вставьте штекер ионизационного кабеля на место.
Приблизительно через 5 секунд можно разблокировать котел
(см. раздел 9.3).
8.3.3 Герметичность
• Проверьте герметичность аппарата, газовыпускной системы
и водопроводных трубопроводов.
8.3.4 Контроль приточного и вытяжного воздуха
• Выполните визуальный контроль каналов приточного
и вытяжного воздуха.
• Проверьте чистоту и состояние имеющихся вентиляционных
решеток.
• Проверьте, свободны ли и не перекрыты ли имеющиеся
приточные и вытяжные каналы.
8.3.5 Контроль газовыпускной системы
• Выполните визуальный контроль следующих узлов:
- Газовыпускная система
- Теплообменник
- Горелка
- Заслонка газохода предохранителя тяги
(ступень 1 = заслонка газохода закрыта,
ступень 2 = заслонка газохода открыта)
8.3.6 Контроль настройки газовой арматуры
• Проверьте настройку газовой арматуры путем сравнения
расхода газа на газовом счетчике со значениями в таблице
расхода газа (см. табл. 6.2 «Таблица настройки расхода
газа»).
8 Осмотры и техническое обслуживание
