29 Instrucţiuni de instalare şi întreţinere atmoCRAFT RO
5.4.2 Branşarea cablului de alimentare

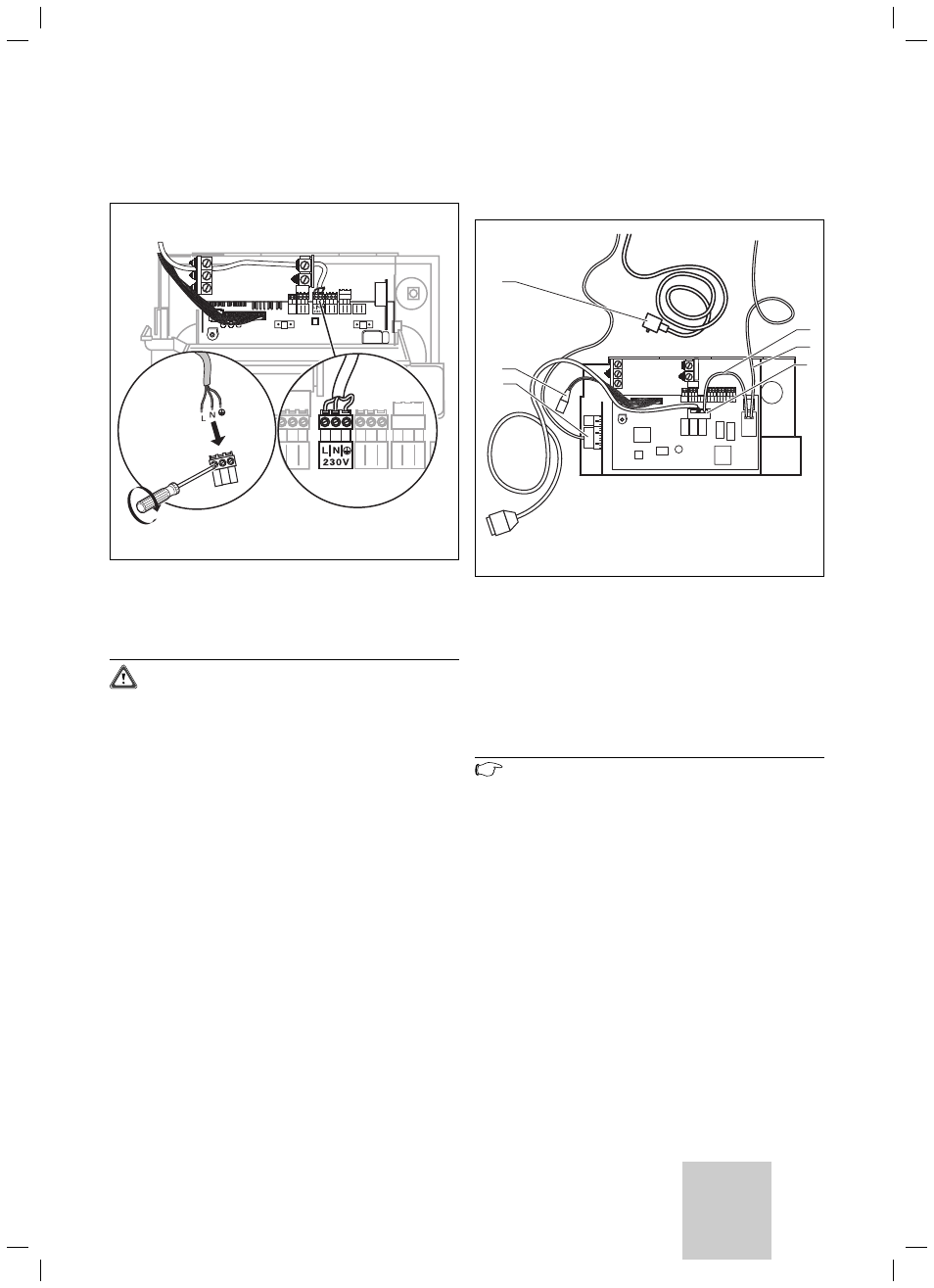

Fig. 5.1 Branşarea cablului de alimentare
Tensiunea nominală a reţelei electrice trebuie să fie de
230 V; la tensiuni de peste 253 V şi sub 190 V, este
posibilă apariţia disfuncţionalităţilor.
Atenţie!
Conectarea greşită a alimentării de la reţea la
bornele fişelor sistemului ProE poate duce la
distrugerea părţii electronice.
Legaţi cablul de reţea numai la bornele special
marcate!
Cablul de reţea trebuie să fie branşat prin intermediul
unui contact fix şi al unui separator cu deschiderea
minimă a contactelor de 3 mm (de ex. siguranţă,
întrerupător de putere). Montajele de subdistribuţie tre-
buie să fie prevăzute cu o siguranţă de 16 A.
• Pozaţi cablul de reţea la nivelul de racord al sistemului
ProE de la cazan.
• Branşaţi cablul de reţea la fişa ProE într-un montaj fix
(vezi fig. 5.1).
5.4.3 Conectarea senzorilor şi motoarelor de
poziţionare
3
2
1
4
5
6
Fig. 5.2 Conectarea senzorilor şi motoarelor de poziţionare
• Conectaţi cablul de legătură cu fişele (1, două fişe
plate) la limitatorul de siguranţă al temperaturii.
• Conectaţi cablul de legătură de la motorul de
poziţionare la fişa (2) de la pupitrul electronic.
• Conectaţi celălalt cablu de legătură de la motorul de
poziţionare cu fişa (3) la armătura de gaz.
• Conectaţi cablul de legătură de la ventilul de gaz la
fişa (4) de la pupitrul electronic.
Indicaţie!
În cazul în care conexiunile electrice la
armătura de gaz sunt premontate, trebuie să fie
introduse ulterior şi garniturile. Garniturile se
află într-o pungă de plastic lipită pe conducta
de racord.
• Racordaţi cablul de la electrodul de aprindere (5) la
transformatorul de aprindere.
• Racordaţi cablul de pământare (6) la transformatorul
de aprindere.
Instalarea 5
