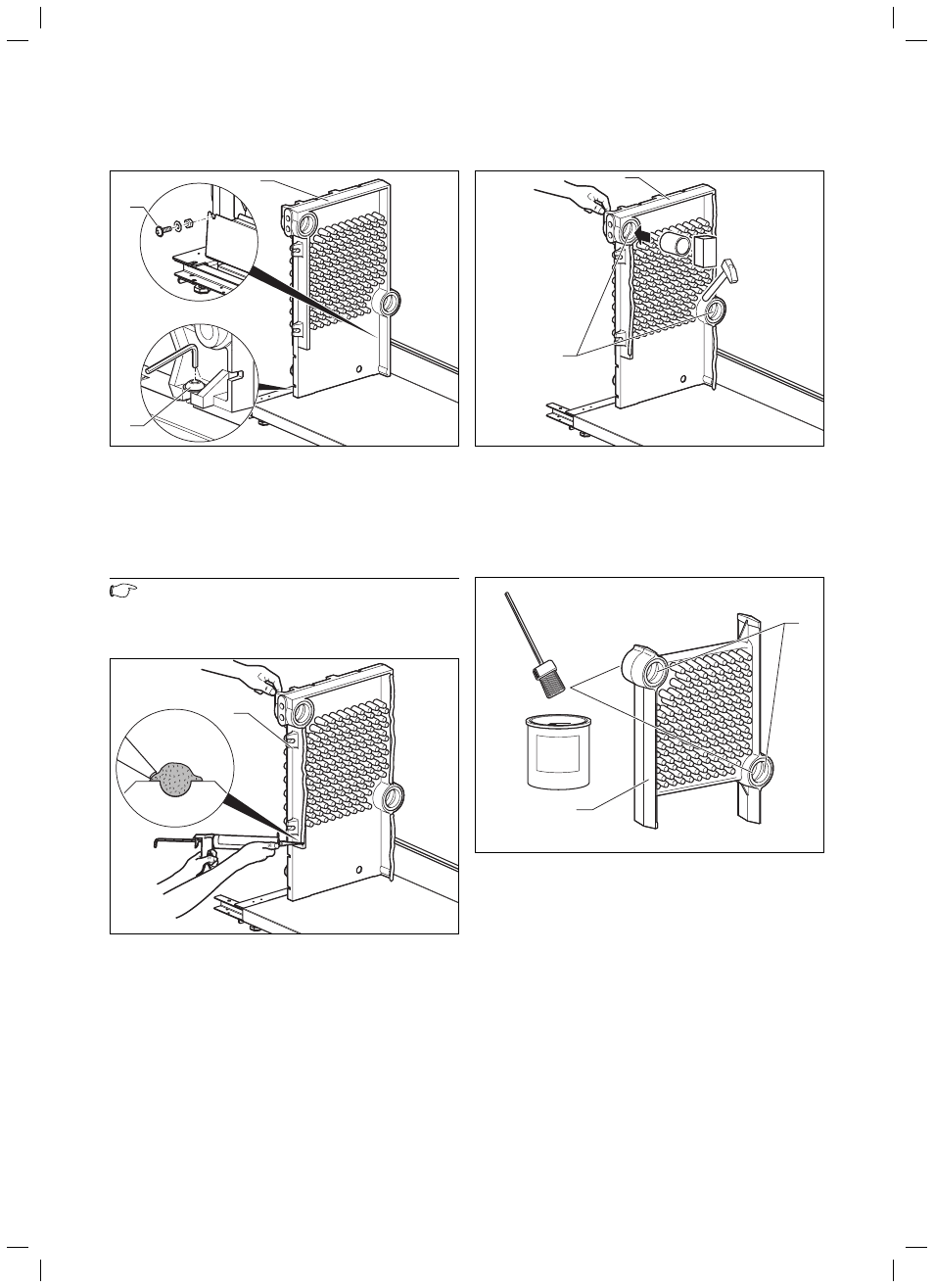

Рис. 4.10 Размещение первого концевого звена
• Расположите левое концевое звено (1) на плите основания,
юстируйте его на ней и слегка свинтите.
• Привинтите концевое звено входящими в объем поставки
винтами (2 и 3) к монтажному листу таким образом, чтобы
оно само по сеье стояло на опорном листе.
Указание!
Обеспечивайте параллельность и прямоугольность
концевого звена на раме.
1
Рис. 4.11 Нанесение силикона
• Нанесите входящий в объем поставки герметик по всей длине
уплотнительных планок (1) левого концевого звена (отверстие
патрона ø 8 мм).
Нанесение толстого слоя особенно важно на концах
уплотнительных планок.
1
2
Рис. 4.12 Забивание ниппелей
• Забейте ниппеля (1) резиновым молотком и деревянным
брусом слегка во втулки (2) левого концевого звена.
Следите за тем, чтобы ниппеля не перекашивались. Этим вы
предотвращаете сложности при монтаже и неплотности
котлового блока в дальнейшем.
2
1
Рис. 4.13 Смазывание втулок средством Öl-Phos-Grund
• Еще раз смажьте втулки (1) 1-го среднего звена (2) средством
Öl-Phos-Grund.
