Руководство по монтажу и техническому обслуживанию atmoCRAFT
GUS
5.4.2 Подключение
сетевого
кабеля

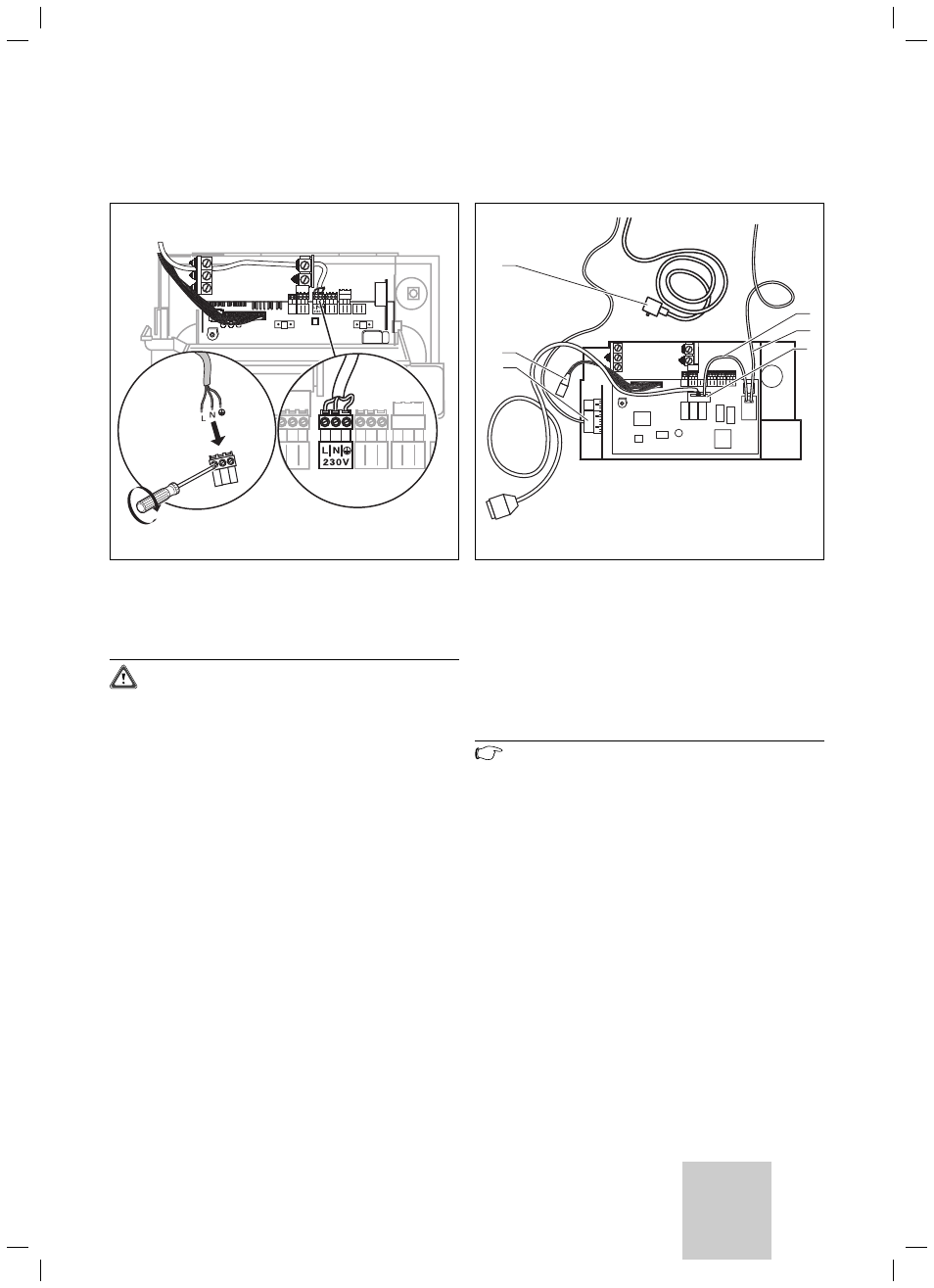

Рис. 5.1 Подключение сетевого кабеля
Номинальное напряжение сети должно составлять 230 В; при
напряжении сети свыше 253 В и ниже 190 В возможны
эксплуатационные неисправности.
Внимание!
Из-за подачи сетевого напряжения на ошибочные
зажимы системы ProE может быть разрушена
электроника.
Присоединяйте сетевой кабель только
к предназначенным для него зажимам!
Сетевой кабель должен быть подключен через жесткий ввод
и разединитительное устройство с раствором контактов не
менее 3 мм (например, предохранители, силовые выключатели).
В системе вторичного распределения питания
установить предохранитель на 16 А.
• Проложите сетевой кабель до уровня подключения системы
ProE в котле.
• Выполните жесткий монтаж сетевого кабеля к штекерам ProE
(см. рис. 5.1).
5.4.3 Подключение датчиков и серводвигателей
3
2
1
4
5
6
Рис. 5.2 Подключение датчиков и серводвигателей
• Присоедините соединительный кабель с штекерами (1, два
плоских штекера) к тепловому предохранителю.
• Присоедините соединительный кабель от серводвигателя
к штекеру (2) на блоке электроники.
• Присоедините другой соединительный кабель от
серводвигателя к штекеру (3) на газовой арматуре.
• Присоедините соединительный кабель от газового клапана
к штекеру (4) на блоке электроники.
Указание!
При предварительно смонтированных электрических
подключениях на газовой арматуре необходимо
дополнительно установить уплотнения. Уплотнения
находятся в пластиковом мешочке, который приклеян
к соединительной трубе.
• Присоедините кабель от запального электрода (5) к
запальному трансформатору.
• Присоедините заземляющий кабель (6) к запальному
трансформатору.
