Индикация состояния
2.4
2
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
83

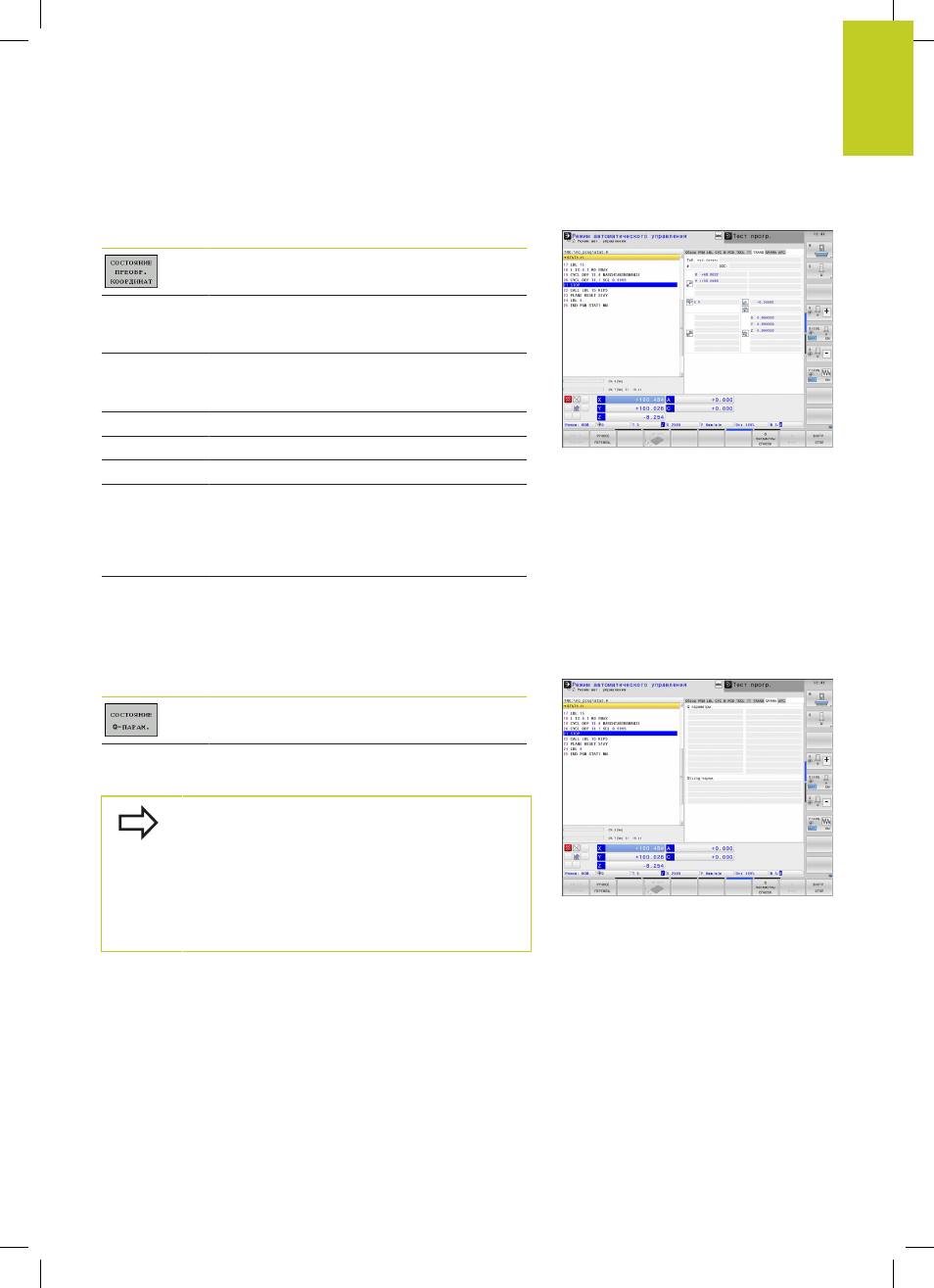

Преобразования координат (закладка TRANS)
Softkey
Значение
Имя активной таблицы нулевых точек
Активный номер нулевой точки (#),
комментарий из активной строки активного
номера нулевой точки (DOC) из цикла 7
Активное смещение нулевой точки (цикл
7); ЧПУ отображает активное смещение
нулевой точки на осях (до 8) осей
Зеркальное отражение оси (цикл 8)
Активный разворот плоскости обработки
Активный угол разворота (цикл 10)
Активный коэффициент масштабирования /
коэффициенты масштабирования (циклы
11 / 26); ЧПУ отображает активный
коэффициент масштабирования в осях (до
6 осей)
Центр центрического растяжения
См. в руководстве пользователя «Циклы», «Циклы
преобразования координат».
Отображение Q-параметра (закладка QPARA)
Softkey
Значение
Отображение текущих значений заданных
Q-параметров
Отображение цепочки символов заданных
строковых параметров
Нажмите клавишу Softkey СПИСОК Q-
ПАРАМЕТРОВ
. Система ЧПУ отобразит
всплывающее окно, в котором можно ввести
желаемый диапазон для индикации Q-параметров
или ввести строковые параметры. Несколько Q-
параметров задаются через запятую (например,
1,2,3,4). Диапазоны отображений задаются через
тире (например, 10-14)
