Программирование: программирование контуров
6.4 Движение по траектории – декартовы координаты
6
230
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014

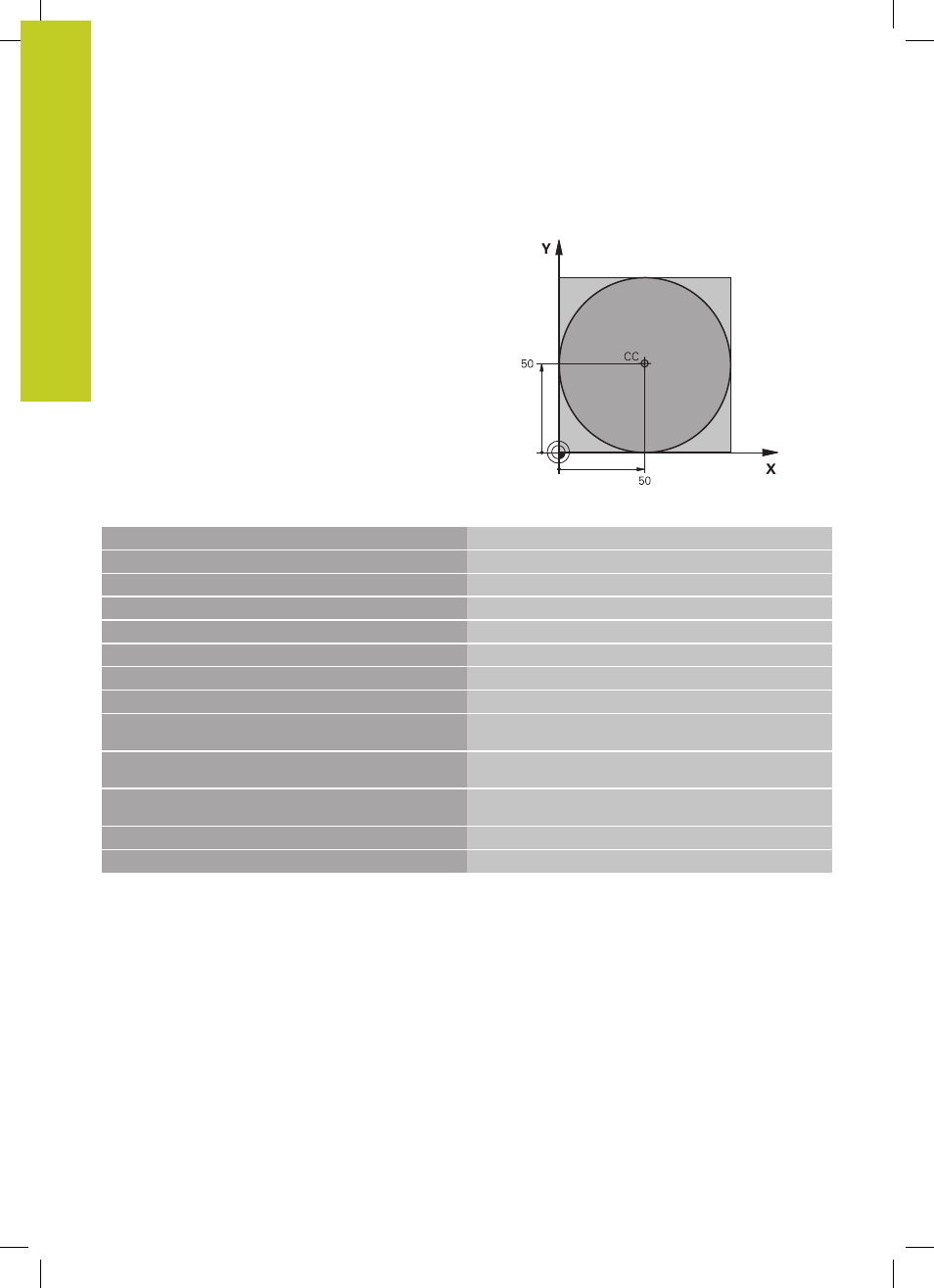

Пример: круг в декартовой системе
0 BEGIN PGM C-CC MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S3150
Вызов инструмента
4 CC X+50 Y+50 Определение центра окружности
5 L Z+250 R0 FMAX Отвод инструмента
6 L X-40 Y+50 R0 FMAX Предварительное позиционирование инструмента
7 L Z-5 R0 F1000 M3 Перемещение на глубину обработки
8 APPR LCT X+0 Y+50 R5 RL F300 Подвод к точке старта окружности по круговой
траектории с плавным переходом
9 C X+0 DR- Подвод к конечной точке окружности (=точке старта
окружности)
10 DEP LCT X-40 Y+50 R5 F1000 Отвод от контура по круговой траектории с плавным
переходом
11 L Z+250 R0 FMAX M2 Отвод инструмента, конец программы
12 END PGM C-CC MM
