Страница 73: Дисплей и пульт управления, Дисплей и пульт управления 2.2
Дисплей и пульт управления
2.2
2
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
73
2.2
Дисплей и пульт управления

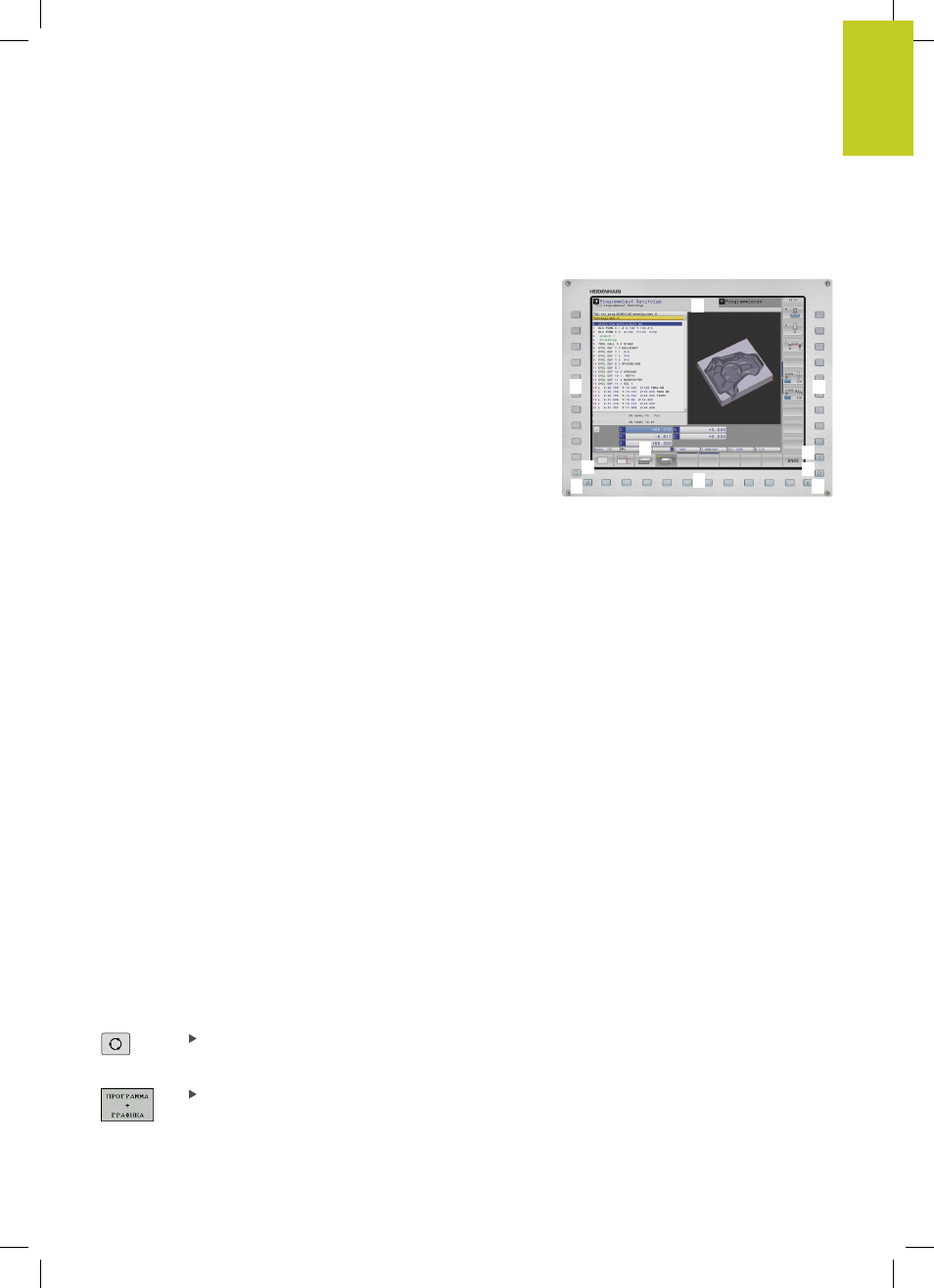

Дисплей
Система ЧПУ поставляется с 19-ти дюймовым плоским
монитором.
1
Заглавная строка
При включенном ЧПУ в заглавной строке дисплея
отображаются выбранные режимы работы: слева –
режимы работы станка, а справа – режимы работы при
программировании. В более широком поле заглавной
строки указан тот режим работы, на который переключен
дисплей: там появляются вопросы диалогового окна и
тексты сообщений (исключение: если ЧПУ обеспечивает
только индикацию графики).
2
Клавиши Softkey
В нижней строке ЧПУ отображаются функции программных
клавиш. Выбор этих функций осуществляется с помощью
клавиш, расположенных ниже. Для удобства навигации
узкие полосы непосредственно над панелью функций
программных клавиш указывают на количество этих
панелей. Между ними можно переключаться, используя
переключающие клавиши Softkey. Активная панель Softkey
отображается подсвеченной полосой
3
Клавиши выбора Softkey
4
Переключающие клавиши Softkey
5
Разделение экрана дисплея
6
Клавиша переключения дисплея для режимов работы
станка и режимов работы программирования
7
Клавиши выбора Softkey для клавиш Softkey
производителя станков
8
Переключающие клавиши, определяемые производителем
станка
1
7
7
2
5
4
3
4
6
8
Установка разделения экрана дисплея
Пользователь выбирает разделение участков дисплея: таким
образом, ЧПУ в режиме Программирование может показывать
программу в левом окне, одновременно с тем, как в правом
окне отображается, например, графика при программировании.
В качестве альтернативы можно также вывести в правом окне
индикацию группировки программ или только программу в
одном большом окне. Тип окна, отображаемого ЧПУ, зависит
от выбранного режима работы.
Разделение экрана дисплея:
Нажмите клавишу переключения дисплея: на
панели Softkey отобразятся возможные типы
разделения дисплея, см. "Режимы работы"
Выберите участок дисплея с помощью Softkey
