Движение по траектории – полярные координаты
6.5
6
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
235
Программирование винтовой линии
Введите направление вращения и инкрементный
полный угол IPA с тем же знаком числа,
иначе инструмент может переместиться по
неправильной траектории.
Для полного угла IPA можно ввести значение от
-99 999,9999° до +99 999,9999°.
Полярные координаты-угол
: ввести
инкрементно общий угол, под которым
инструмент перемещается по винтовой линии.
После ввода угла с помощью кнопки
выбора оси выбирается ось инструмента.
Введите координату для высоты винтовой
линии в приращениях
Направление вращения DR
Винтовая линия по часовой стрелке: DR–
Винтовая линия против часовой стрелки: DR+
Введите поправку на радиус
согласно таблице

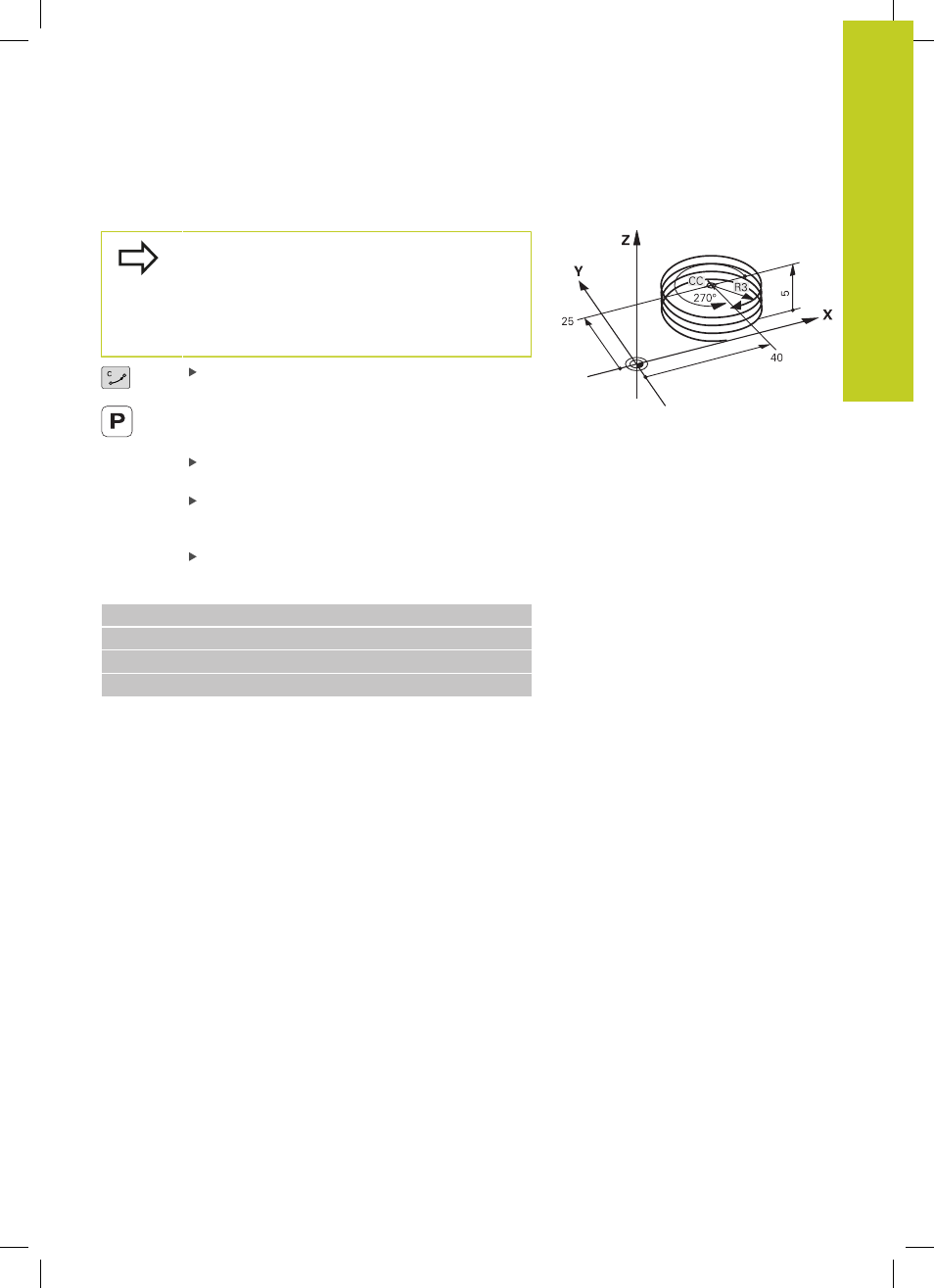

Пример NC-кадров: резьба M6 x 1 мм, с 5 витками
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
