Страница 465: Трехмерная коррекция инструмента (опция по 2) 12.6
Трехмерная коррекция инструмента (опция ПО 2) 12.6
12
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
465

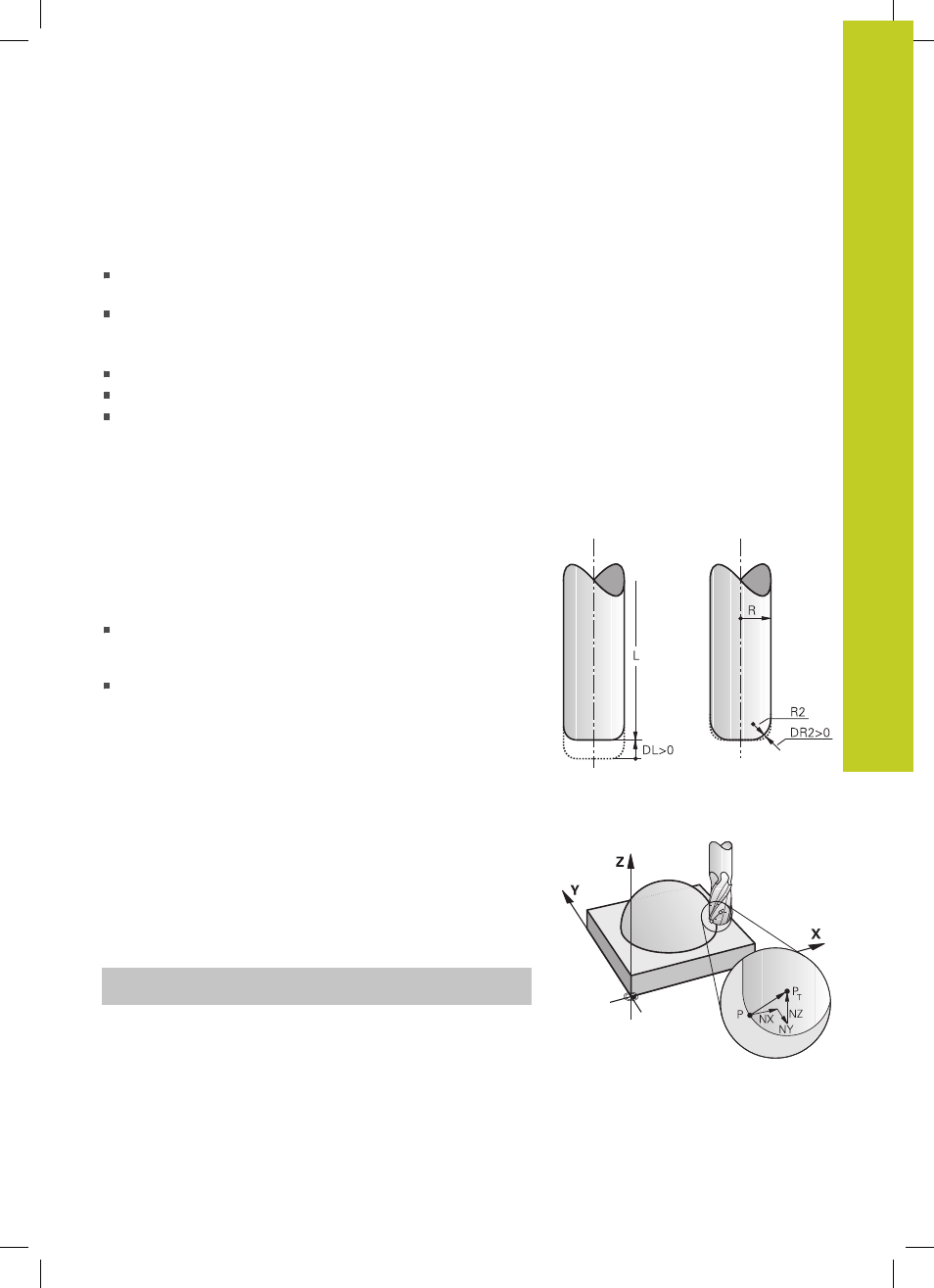

Допустимые формы инструмента
Разрешенные формы инструментов (см. рис.) задаются в
таблице инструментов с помощью радиусов R и R2:
Радиус инструмента R: размер от центра инструмента до
наружной поверхности инструмента
Радиус инструмента 2 R2: радиус скругления от вершины
инструмента до наружной поверхности инструмента
Отношение R к R2 определяет форму инструмента:
R2
= 0: концевая фреза
R2
= R: радиусная фреза
0 < R2 < R: угловая радиусная фреза
На основании этих данных рассчитываются координаты для
опорной точки инструмента PT.
Использование других инструментов: Дельта-
значения
Если используются инструменты, размеры которых отличаются
от размеров первоначально предусмотренных инструментов,
следует ввести разность длин и радиусов в виде дельта-
значений в таблицу инструментов или в запись вызова
инструмента TOOL CALL:
Положительное дельта-значение DL, DR, DR2: размеры
инструмента больше чем оргинального инструмента
(припуск)
Отрицательное дельта-значение DL, DR, DR2: размеры
инструмента меньше размеров оригинального инструмента
(нижний предел допуска)
Затем ЧПУ выполняет коррекцию положения инструмента на
величину суммы дельта-значений из таблицы инструментов и
вызова инструмента.
3D-коррекция без TCPM
При обработки по трем осям система ЧПУ выполняет 3D-
коррекцию, если NC-программа была выдана с нормалями
к поверхности. Коррекция на радиус RL/RR и TCPM (M128)
должны быть для этого деактивированы. ЧПУ смещает
инструмент в направлении нормали к поверхности на сумму
дельта-значений (таблица инструментов и TOOL CALL).
Пример: формат кадра с нормалями к поверхности
1 LN X+31.737 Y+21.954 Z+33.165NX+0.2637581 NY+0.0078922
NZ-0.8764339 F1000 M3
LN
:
Прямая с трехмерной коррекцией
X
, Y, Z:
Откорректированные координаты конечной
точки прямой
NX
, NY, NZ:
Компоненты нормалей к поверхности
F
:
Подача
M
:
Дополнительная функция
