Пример: формат кадра с нормалями к поверхности без
ориентации инструмента
LN X+31,737 Y+21,954 Z+33,165 NX+0,2637581 NY+0,0078922
NZ–0,8764339 F1000 M128
Пример: формат кадра с нормалями к поверхности и с
ориентацией инструмента
LN X+31,737 Y+21,954 Z+33,165 NX+0,2637581 NY+0,0078922
NZ–0,8764339 TX+0,0078922 TY–0,8764339 TZ+0,2590319
F1000 M128
LN : Прямая с трехмерной коррекцией
X , Y, Z: Откорректированные координаты конечной
точки прямой
NX , NY, NZ: Компоненты нормалей к поверхности
TX , TY, TZ: Компоненты нормированного вектора для
ориентации инструмента
F : Подача
M : Дополнительная функция

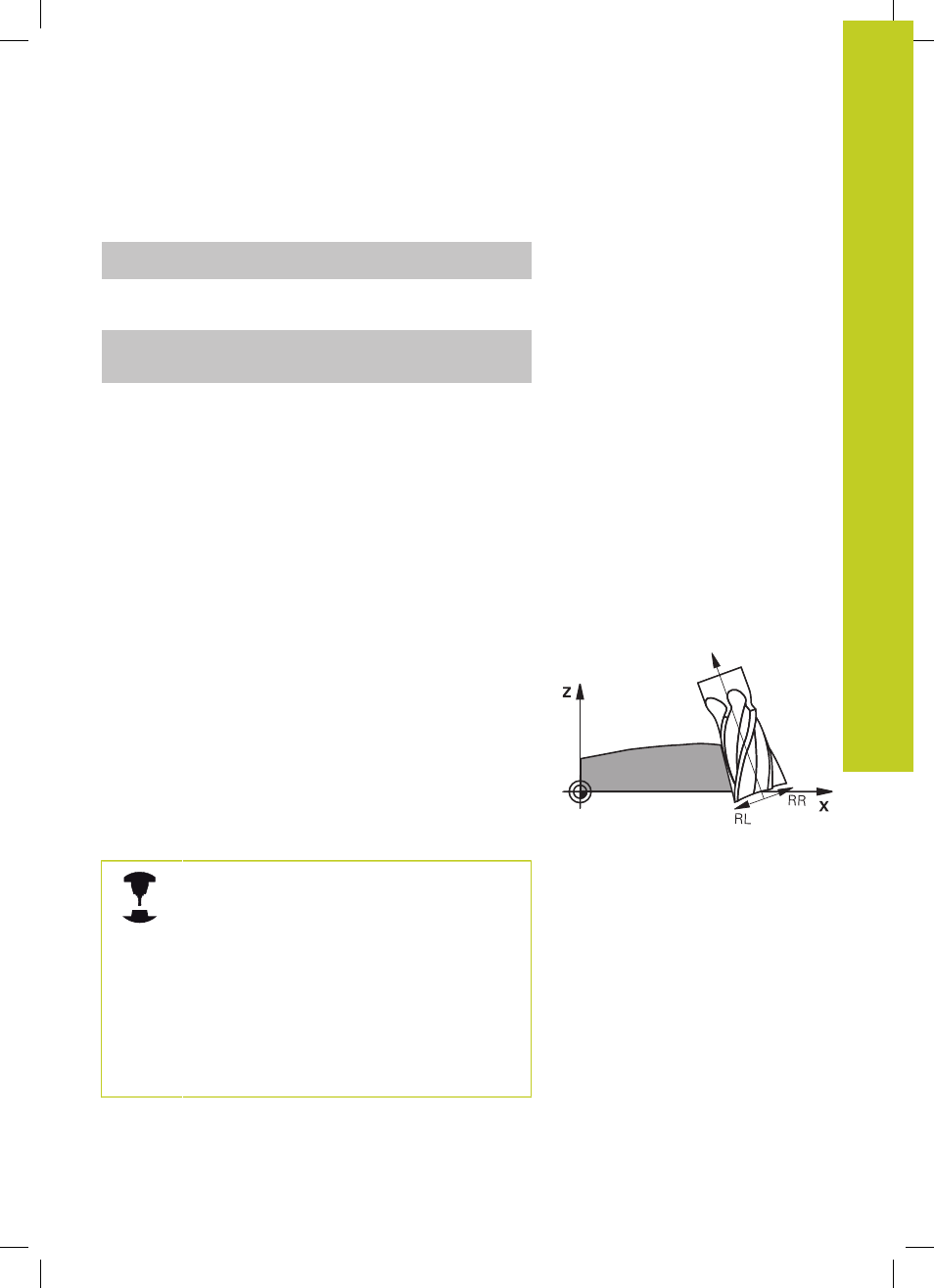

Периферийное фрезерование: трехмерная
коррекция на радиус с TCPM и коррекцией на
радиус (RL/RR)
ЧПУ смещает инструмент перпендикулярно направлению
движения и перпендикулярно направлению инструмента
на сумму дельта-значений DR (таблица инструментов и
TOOL CALL ). Направление коррекции устанавливается с
помощью поправки на радиус RL/RR (см. рис., направление
движения Y+). Чтобы система ЧПУ могла достичь заданной
ориентации инструмента, необходимо активировать функцию
M128 смотри "Сохранение положения вершины инструмента
при позиционировании поворотных осей (TCPM): M128 (опция
ПО 2)", Стр. 453 Тогда ЧПУ автоматически позиционирует
оси вращения станка так, чтобы инструмент принял заданную
ориентацию инструмента с активной коррекцией.
Использование этой функции возможно только
на станках, для которых определен телесный
угол конфигурации наклонных осей. Соблюдайте
указания инструкции по обслуживанию станка.
ЧПУ может автоматически позиционировать оси
вращения не на всех станках.
Следуйте указаниям инструкции по обслуживанию
станка!
Обратите внимание на то, что ЧПУ выполняет
коррекцию на заданные дельта-значения .
Заданный в таблице инструментов радиус
инструмента R не влияет на коррекцию.
