Основная информация о функциях траекторий 6.2
6
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
207

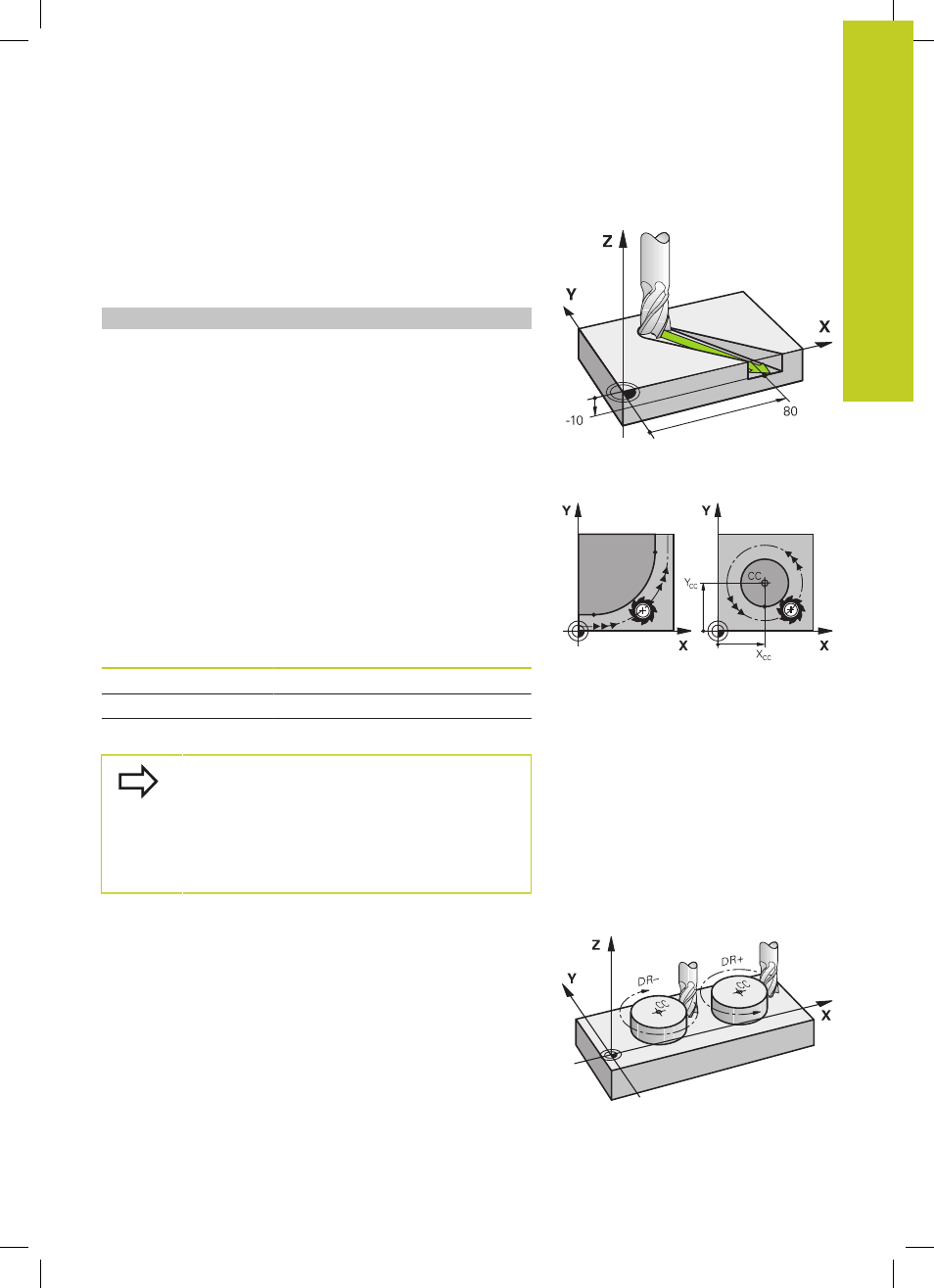

Трехмерное движение
Кадр программы содержит три координаты: система
ЧПУ перемещает инструмент в пространстве в
запрограммированную позицию.
Пример:
L X+80 Y+0 Z-10
Окружности и дуги окружностей
При круговых движениях система ЧПУ перемещает две оси
станка одновременно: инструмент двигается относительно
заготовки по круговой траектории. Для круговых движений
можно ввести центр окружности CC.
Вместе с функциями траектории для дуг окружности
программируются окружности на главных плоскостях: главная
плоскость должна определяться при вызове инструмента TOOL
CALL путем определения оси шпинделя:
Ось шпинделя Главная плоскость
Z XY , а также UV, XY, UY
Y ZX , а также WU, ZU, WX
X YZ , а также VW, YW, VZ
Окружности, не лежащие параллельно главной
плоскости, программируются при помощи
функции "Наклон плоскости обработки" (см.
руководство пользователя "Циклы", цикл 19,
ПЛОСКОСТЬ ОБРАБОТКИ) или при помощи Q-
параметров (смотри "Принцип действия и обзор
функций", Стр. 292).
Направление вращения DR при круговых движениях
Для круговых движений без плавного перехода к другим
элементам контура направление вращения вводится
следующим образом:
Вращение по часовой стрелке: DR-
Вращение против часовой стрелки: DR+
