Страница 369
Дополнительные функции для определения характеристик
контурной обработки
10.4
10
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
369
Примеры NC-кадров
5 TOOL DEF L ... R+20
Большой радиус инструмента
...
13 L X... Y... R... F... M97
Подвод к точке контура 13
14 L IY-0.5 ... R... F...
Обработка небольшого выступа контура 13 и 14
15 L IX+100 ...
Подвод к точке контура 15
16 L IY+0.5 ... R... F... M97
Обработка небольшого выступа контура 15 и 16
17 L X... Y...
Подвод к точке контура 17

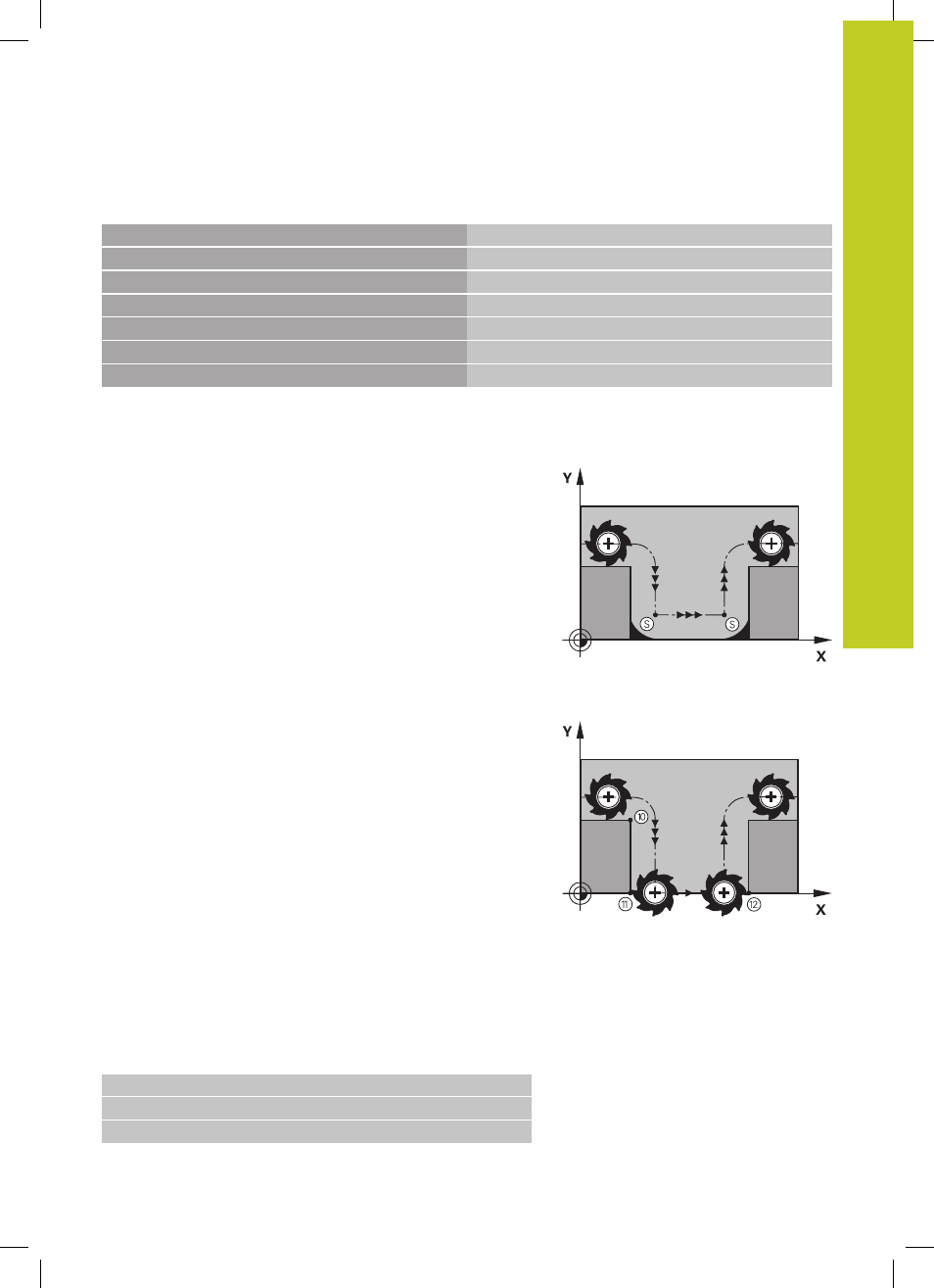

Полная обработка разомкнутых углов контура: M98
Стандартная процедура
ЧПУ определяет на внутренних углах точку пересечения
траекторий фрезы и начинает перемещать инструмент в новом
направлении, начиная с этой точки.
Если контур разомкнут на углах, это приводит к неполной
обработке:
Процедура работы с M98
С помощью дополнительной функции M98 ЧПУ подводит
инструмент так, чтобы каждая точка контура обрабатывалась:
Действие
M98 действует только в тех кадрах программы, в которых была
запрограммирована M98.
M98 действует в конце кадра.
Примеры NC-кадров
Поочередный подвод к точкам контура 10, 11 и 12:
10 L X... Y... RL F
11 L X... IY... M98
12 L IX+ ...
