Программирование: токарная обработка
14.2 Базовые функции (опция ПО 50)
14
486
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014

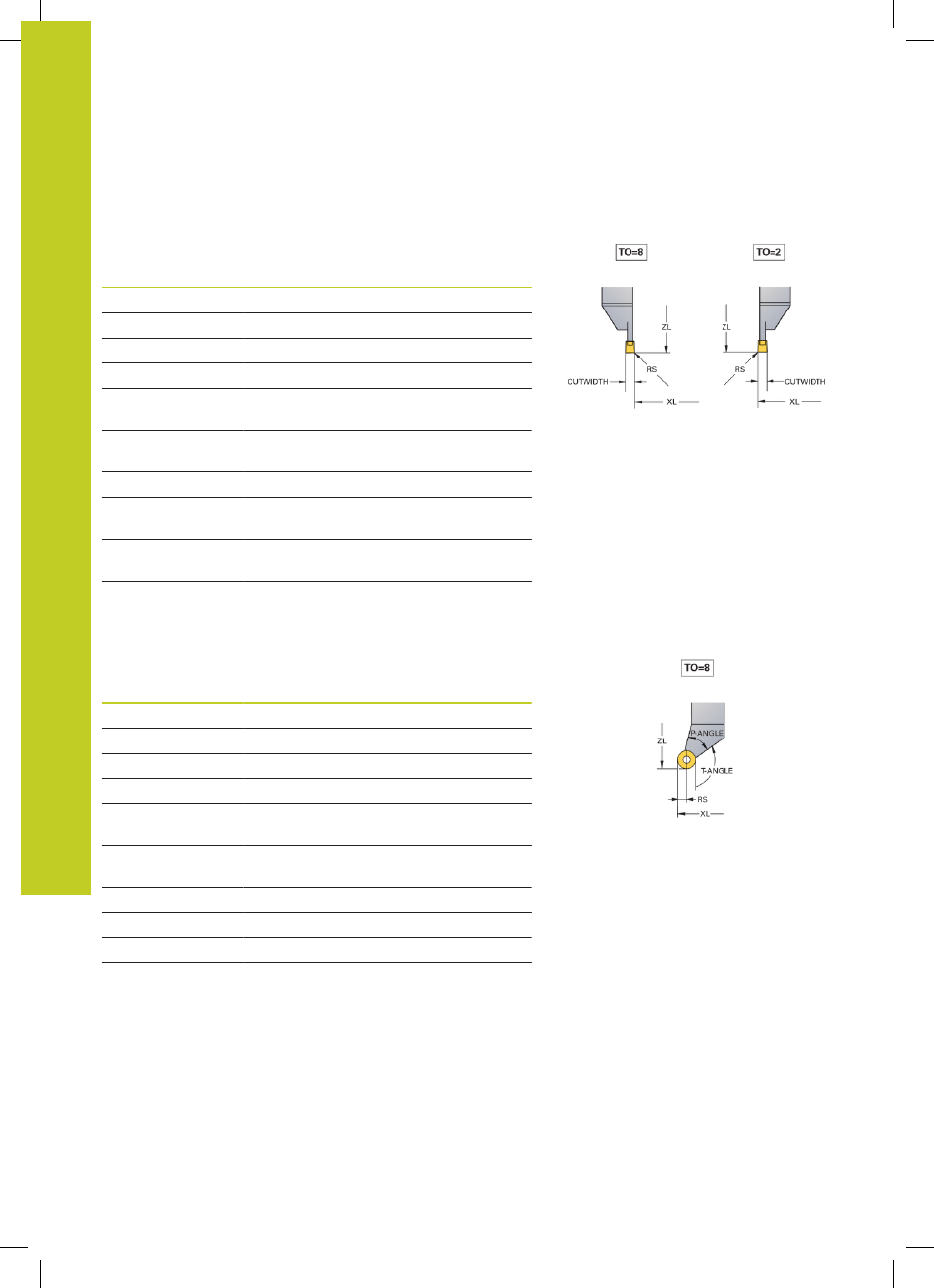

Данные для прорезного токарного инструмента
Необходимые и опциональные данные для прорезного
токарного инструмента
Элемент ввода
Применение
Ввод
ZL
Длина инструмента 1
Необходимо
XL
Длина инструмента 2
Необходимо
DZL
Коррекция износа ZL
Опционально
DXL
Коррекция износа XL
Опционально
RS
Радиус режущей
кромки
Необходимо
TO
ориентация
инструмента
Необходимо
ORI
Угол ориентации
Необходимо
CUTLENGTH
Длина реж. кромки
прорезного инстр.
Необходимо
CUTWIDTH
Ширина прорезного
инструмента
Необходимо
TYPE
Тип инструмента
Необходимо
Данные для грибообразного инструмента
Необходимые и опциональные данные для
грибообразного инструмента
Элемент ввода
Применение
Ввод
ZL
Длина инструмента 1
Необходимо
XL
Длина инструмента 2
Необходимо
DZL
Коррекция износа ZL
Опционально
DXL
Коррекция износа XL
Опционально
RS
Радиус режущей
кромки
Необходимо
TO
ориентация
инструмента
Необходимо
ORI
Угол ориентации
Необходимо
T-ANGLE
Установочный угол
Необходимо
P-ANGLE
Угол при вершине
Необходимо
TYPE
Тип инструмента
Необходимо
