Движение по траектории – декартовы координаты 6.4
6
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
229

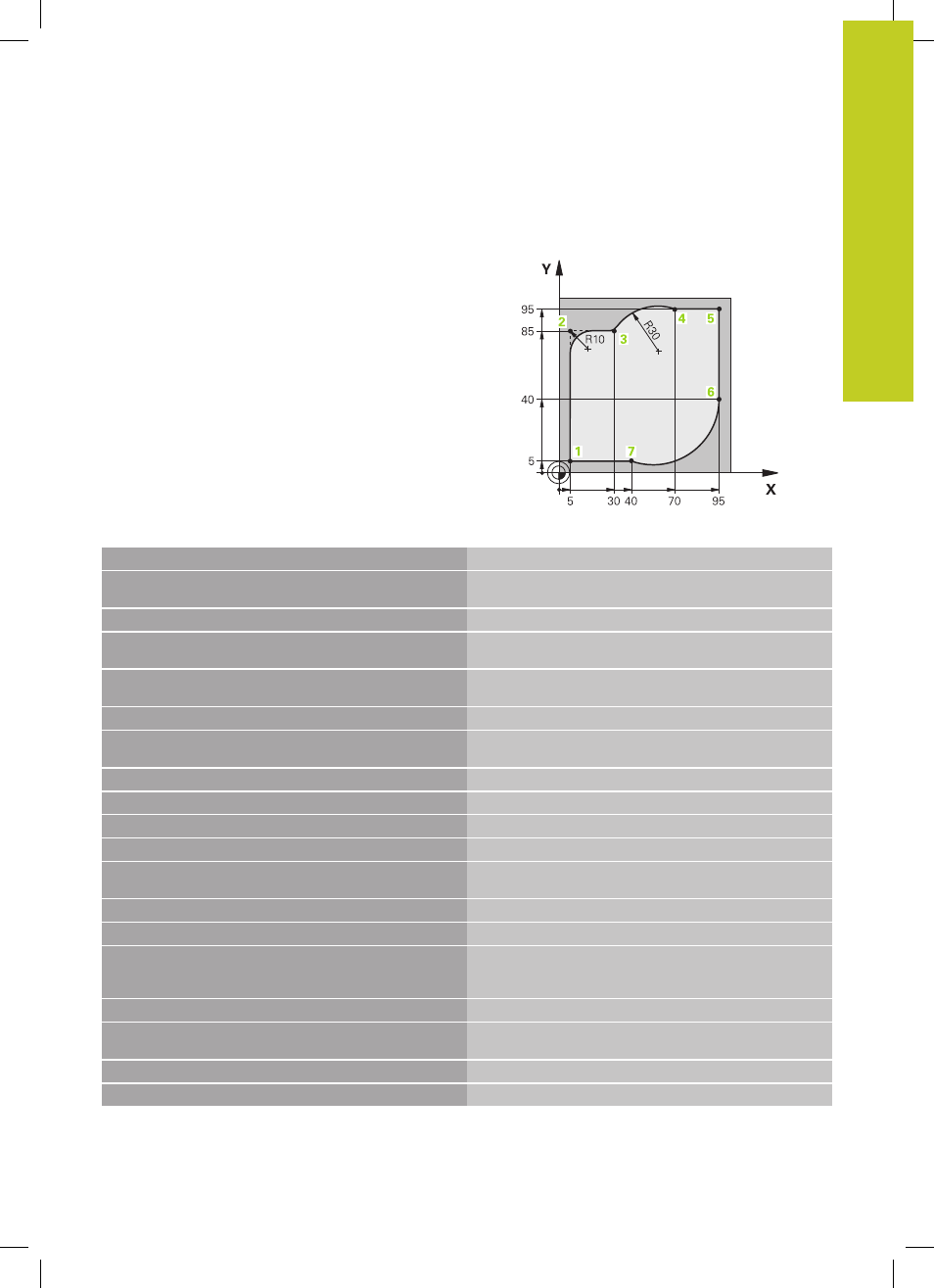

Пример: круговое движение в декартовой системе
координат
0 BEGIN PGM CIRCULAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Определение заготовки для графического
моделирования
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000
Вызов инструмента с осью шпинделя и частотой
вращения шпинделя
4 L Z+250 R0 FMAX Вывод инструмента из материала по оси шпинделя на
ускоренном ходу FMAX
5 L X-10 Y-10 R0 FMAX Предварительное позиционирование инструмента
6 L Z-5 R0 F1000 M3 Перемещение на глубину обработки с подачей
F = 1000 мм/мин
7 APPR LCT X+5 Y+5 R5 RL F300 Подвод к контуру в точке 1 по дуге с плавным переходам
8 L X+5 Y+85 Точка 2: первая прямая для угла 2
9 RND R10 F150 Ввод радиуса R = 10 мм, подача: 150 мм/мин
10 L X+30 Y+85 Подвод к точке 3: точка старта окружности с CR
11 CR X+70 Y+95 R+30 DR- Подвод к точке 4: конечная точка окружности с CR,
радиус 30 мм
12 L X+95 Подвод к точке 5
13 L X+95 Y+40 Подвод к точке 6
14 CT X+40 Y+5 Подвод к точке 7: конечная точка окружности, дуга
окружности с плавным переходом в точку 6, система
ЧПУ рассчитывает радиус самостоятельно
15 L X+5 Подвод к последней точке контура 1
16 DEP LCT X-20 Y-20 R5 F1000 Отвод от контура по круговой траектории с плавным
переходом
17 L Z+250 R0 FMAX M2 Отвод инструмента, конец программы
18 END PGM CIRCULAR MM
