Базовые функции (опция ПО 50) 14.2

14

TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014

479

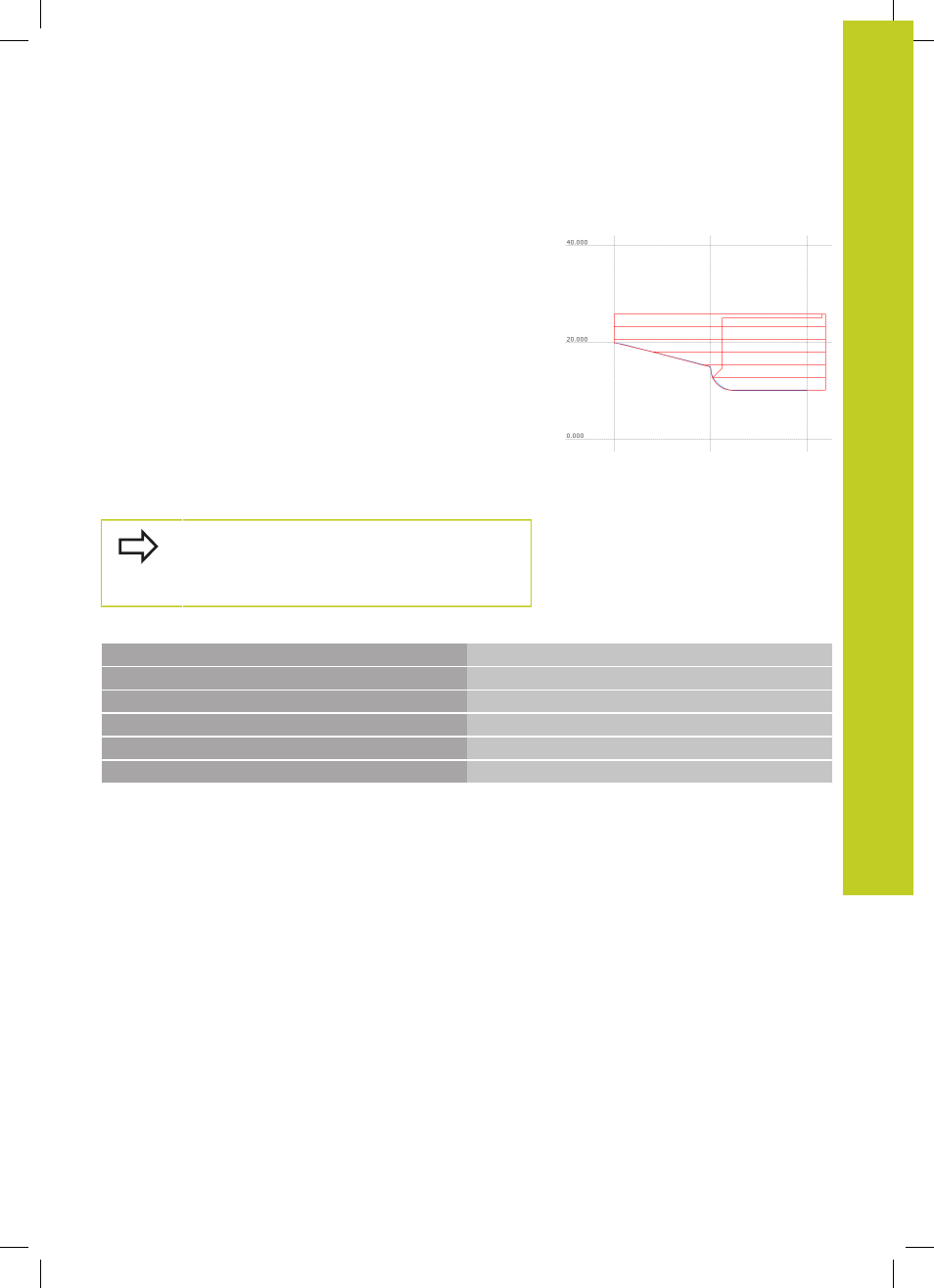

Графическое представление токарной обработки

Токарную обработку можно моделировать в режиме

программирования с помощью линейной графики. Условием

для этого является определение заготовки, надлежащим для

токарной обработки образом.
При точении оси располагаются таким образом, что X-

координаты описывают диаметр заготовки, а Z-координаты

- продольную позицию. Для моделирования движений

перемещения в режиме точения необходимо использовать

определение заготовки с помощью оси шпинделя Y.
Даже если токарная обработка выполняется в двумерной

плоскости (X и Z координаты), значения Y необходимо

указывать в определении заготовки. Системе ЧПУ

необходимо растяжение по Y для расчета прямоугольного

параллелепипеда заготовки. Достаточно задать небольшие

значения, например -1 и +1, т.к. Y-ось не рассматривается в

режиме точения как ось обработки.

В режиме теста программы для моделирования

обработки в режиме точения в вашем

распоряжении находится только 3D линейная

графика.

Синтаксис NC

0 BEGIN PGM ABSATZ MM
1 BLK FORM 0.1Y X+0 Y-1 Z-50

Определение заготовки

2 BLK FORM 0.2 X+87 Y+1 Z+2
3 TOOL CALL 12

Вызов инструмента

4 M140 MB MAX

Отвод инструмента

5 FUNCTION MODE TURN

Активация режима точения
