Ручное управление и наладка
15.7 Калибровка измерительного щупа 3D
15
540
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014

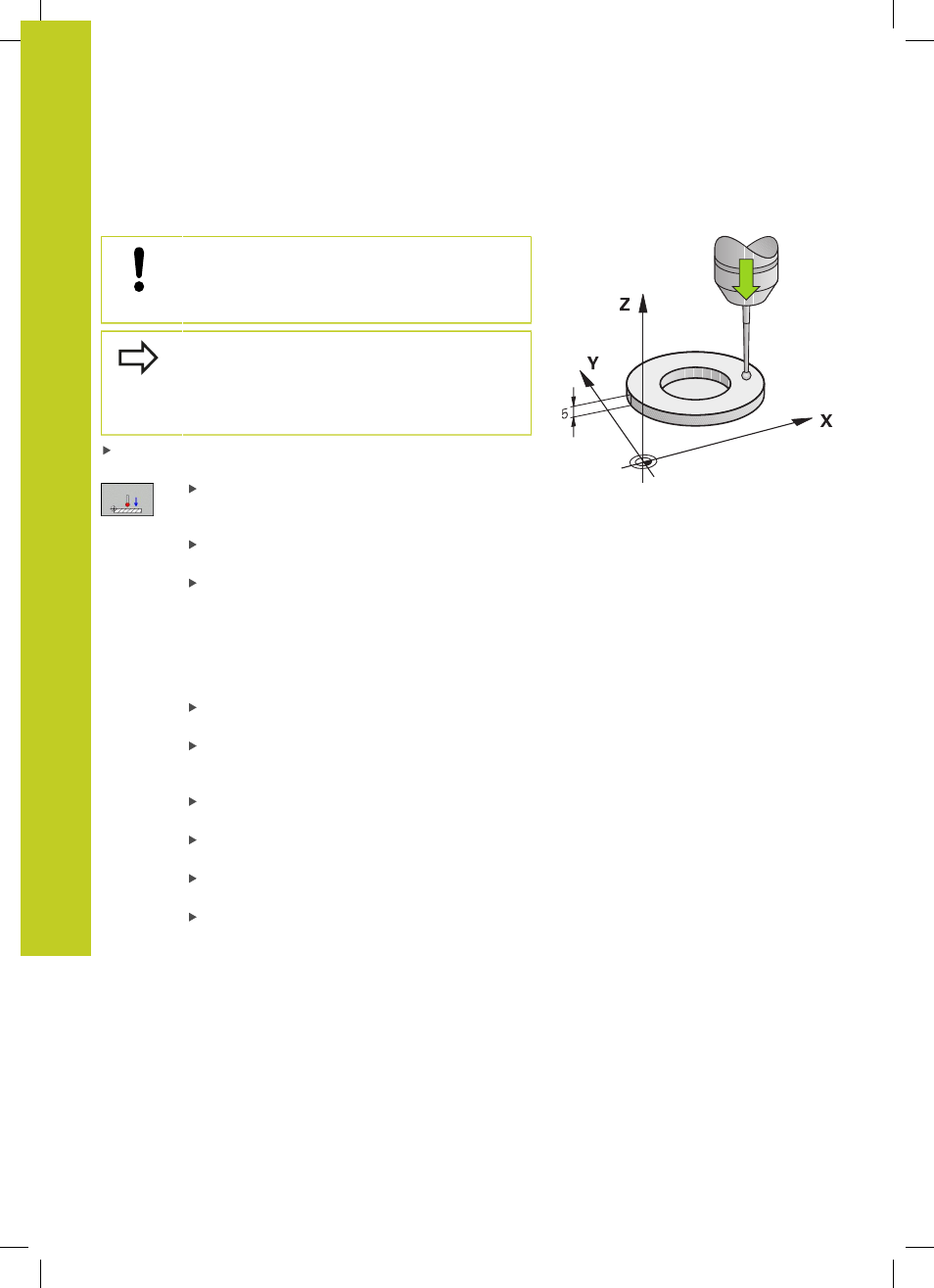

Калибровка рабочей длины
HEIDENHAIN берет на себя ответственность за
функции циклов щупа только в том случае, если
используется измерительный щуп производства
HEIDENHAIN.
Рабочая длина измерительного щупа
всегда отсчитывается от точки привязки
инструмента. Как правило, производитель станка
устанавливает точку привязки инструмента на
переднем конце шпинделя.
Назначьте точку привязки на оси шпинделя таким образом,
чтобы для стола станка действовало: Z=0.
Выбор функции калибровки длины щупа:
нажмите клавишу Softkey KAL. L. ЧПУ выведет
на экран окно меню с полями ввода
Привязка для длины: введите высоту
регулировочного кольца
Новый кал. угол шпинделя: угол шпинделя
определяется с помощью калибровки. Система
ЧПУ использует значение CAL_ANG из
таблицы измерительных щупов в качестве
постоянного значения. Если оператор изменяет
значение, система ЧПУ сохраняет его при
калибровке в таблице измерительных щупов.
Установите измерительный щуп вплотную над
поверхностью регулировочного кольца
Если необходимо, измените направление
перемещения: выберите его с помощью Softkey
или кнопок со стрелками
Ощупывание поверхности: нажмите внешнюю
кнопку START
Проверка результатов (изменение значений
при необходимости)
Нажмите Softkey OK, чтобы применить
значения
Нажмите Softkey КОНЕЦ, чтобы завершить
функцию калибровки
