Программирование: помощь
4.6 Графика программирования
4
148
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014

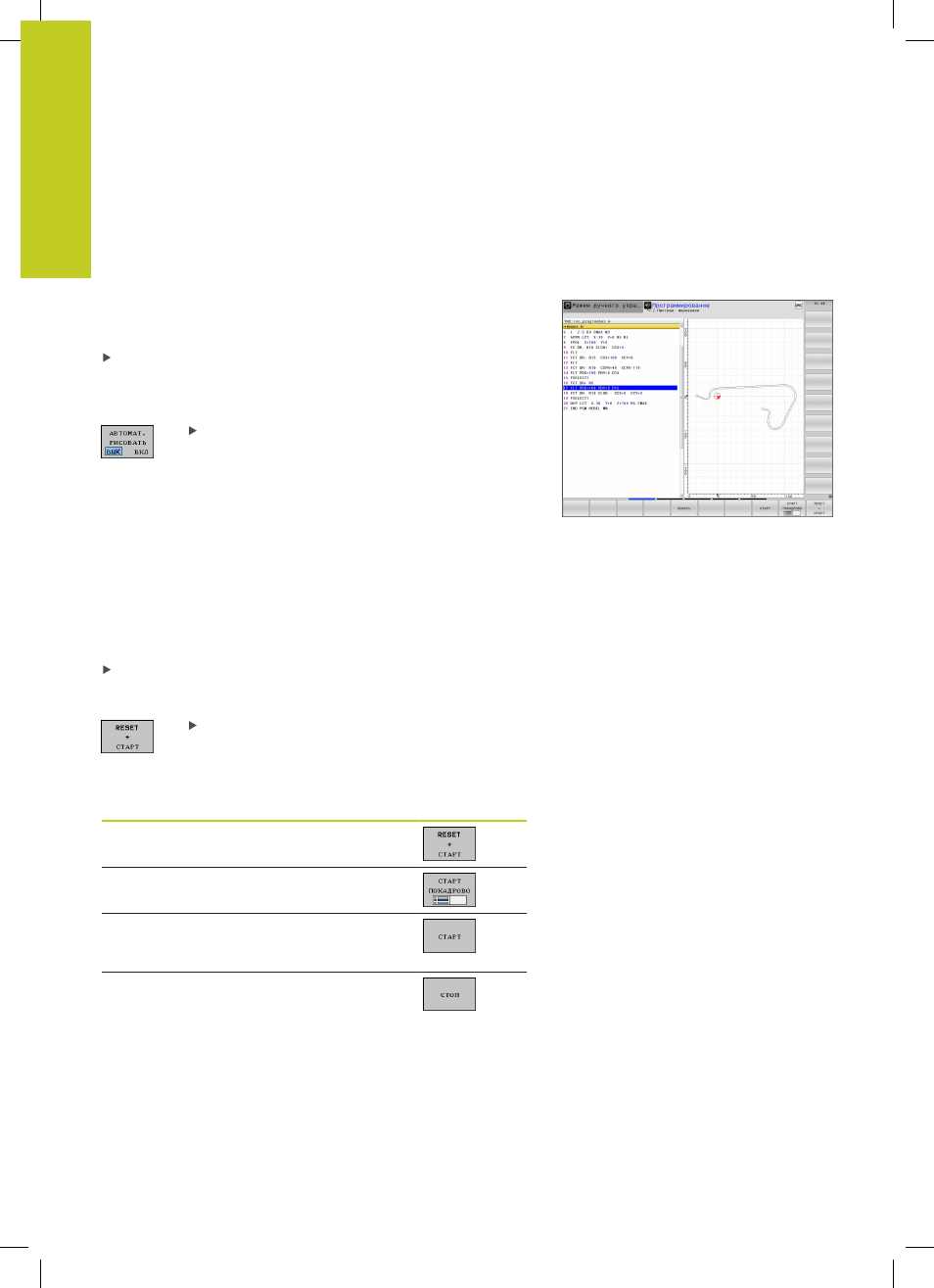

4.6 Графика программирования
Параллельное выполнение/невыполнение
функции графики при программировании
Во время составления программы система ЧПУ может
отображать запрограммированный контур с помощью
двумерной графики.
Для разделения экрана дисплея переключитесь на
изображение программы слева и графики справа: нажмите
клавишу переключения дисплея и Softkey ПРОГРАММА +
ГРАФИКА
Установите клавишу Softkey РИСОВ.
АВТОМАТИЧ. на ВКЛ. Когда вводятся
строки программы, ЧПУ показывает каждое
запрограммированное движение по в окне
графики справа
Если система ЧПУ не должна параллельно отображать
графику, переключите Softkey РИСОВ. АВТОМАТИЧ на ВЫКЛ.
РИСОВ. АВТОМАТИЧ ВКЛ
не обеспечивает графического
изображения повторов частей программы.
Графическое воспроизведение существующей
программы
Кнопками со стрелками выберите кадр, до которого следует
создать графику, или нажмите GOTO и введите желаемый
номер кадра вручную
Создание графики: нажмите Softkey RESET +
START
Другие функции:
Функция Softkey
Создание полной графики при
программировании
Создание покадровой графики при
программировании
Создание полной графики при
программировании или дополнение после
ПЕРЕЗАГР. + СТАРТ
Приостановка графики при
программировании. Эта клавиша
Softkey появляется только во время
создания системой ЧПУ графики при
программировании
