Инструкция по эксплуатации HEIDENHAIN TNC 640 (34059x-04)
Страница 268
Программирование: ввод данных из DXF-файлов или контуров
открытым текстом
7.1
Обработка данных DXF (опция программного обеспечения)
7
268
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
Для выбора позиций обработки имеется три возможности:
Однократный выбор: выберите нужные позиции обработки,
щелкая по ним мышкой по отдельности (смотри "Выбор по
отдельности", Стр. 268)
Быстрый выбор позиций сверления в радиусе действия
мыши: расширив мышью границы определенной области,
выделите все находящиеся в ней позиции сверления
("Быстрый выбор позиций сверления путем выделения
мышью соответствующей области").
Быстрый выбор позиций сверления с помощью ввода
диаметра: путем ввода диаметра отверстия выбираются
все находящиеся в DXF-файле позиции сверления с этим
диаметром ("Быстрый выбор позиций отверстий путем

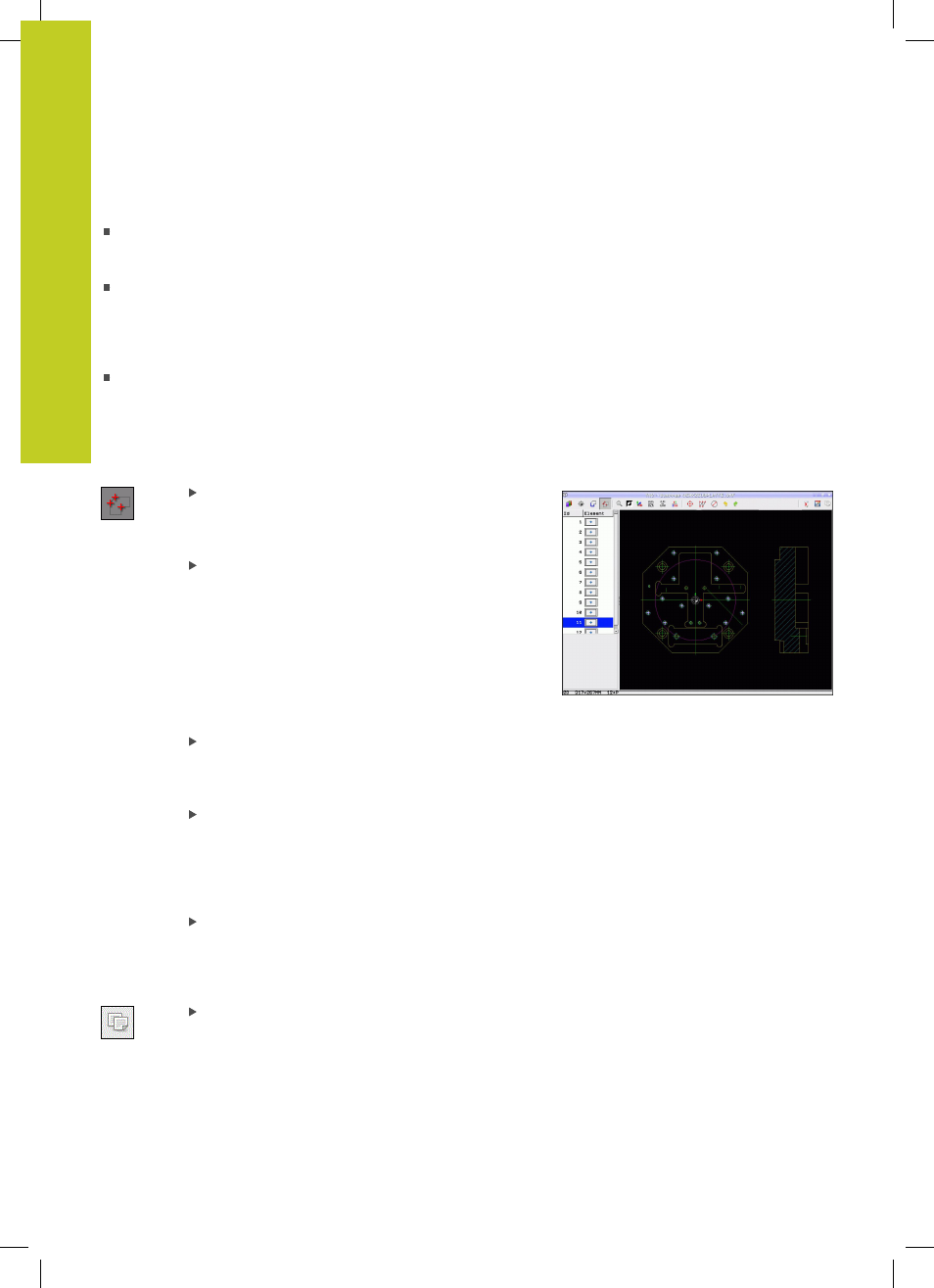

Выбор по отдельности
Определение режима для выбора позиций
обработки: система ЧПУ скрывает слои,
отображаемые в левом окне, а правое окно
является активным для выбора позиции
Для выбора позиции обработки: щелкните
левой кнопкой мыши на нужном элементе: ЧПУ
помечает звездочкой доступные для выбора
позиции обработки, находящиеся на данном
элементе. После щелчка мышью на одной из
звездочек система ЧПУ вводит выбранную
позицию в левом окне (отображается символ
точки). После щелчка мышью на окружности
система ЧПУ вводит ее центр непосредственно
как позицию обработки
При необходимости можно отменить выбор уже
отобранных элементов повторным щелчком на
элементе, удерживая нажатой клавишу CTRL
(во время маркировки щелчком)
Для определения позиции обработки с
использованием пересечения двух элементов
сначала следует щелкнуть левой кнопкой мыши
на первом элементе: система ЧПУ помечает
звездочками доступные для выбора позиции
обработки
Щелкните левой кнопкой мыши на втором
элементе (прямая, полный круг или дуга
окружности): ЧПУ вводит точку пересечения
элементов в левом окне (отображение символа
точки)
Сохранение выбранных позиций
обработки в буфер обмена ЧПУ для
последующего добавления в качестве
кадра позиционирования с вызовом цикла в
программу в диалоге открытым текстом, или
