Первые шаги в работе с TNC 640
1.3
Программирование первой части
1
58
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
Создание программы циклов

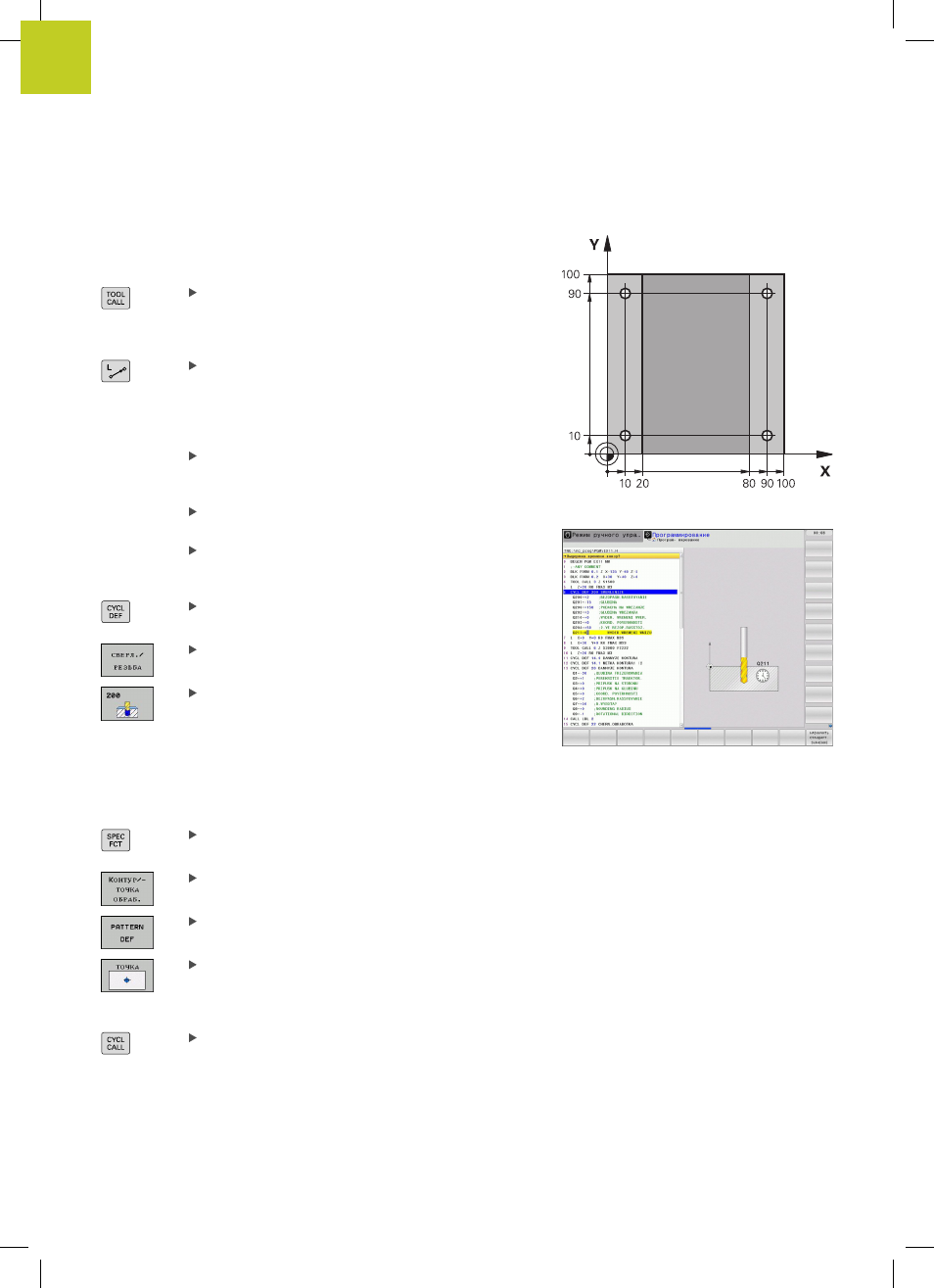

Отверстия, показанные на рисунке справа (глубина 20 мм),
следует выполнять с помощью стандартного цикла сверления.
Определение заготовки уже было создано оператором.
Вызов инструмента: введите все данные
инструмента. Каждый раз подтверждайте ввод
кнопкой ent, не забывайте указывать ось
инструмента
Отвод инструмента: нажмите оранжевую кнопку
оси Z, чтобы обеспечить вывод из материала
по оси инструмента, и введите значение для
позиции, к которой подводится инструмент,
например, 250. Подтвердите ввод кнопкой ENT
Поправка на радиус: RL/RR/без корр.?
,
подтвердите кнопкой ENT: коррекция на радиус
не активируется
Подача F=?
, подтвердите кнопкой ENT:
перемещение на ускоренном ходу (FMAX)
Дополнительная функция M?
подтвердите
кнопкой END: система ЧПУ сохранит введенный
кадр перемещения
Вызов меню циклов
Отображение циклов сверления
Выбор стандартного цикла сверления 200:
ЧПУ запускает диалоговое окно определения
параметров цикла. Поэтапно вводите
параметры, запрашиваемые ЧПУ, каждый раз
подтверждая ввод кнопкой ENT. В правой части
дисплея ЧПУ дополнительно выполняется
показ графики, используемой для отображения
соответствующего параметра цикла
Вызов меню для специальных функций
Отображение функций для обработки точек
Выбор задания образца
Выбор ввода точек: введите координаты 4
точек, каждый раз подтверждая ввод кнопкой
ENT
. После ввода данных четвертой точки
сохраните кадр в памяти нажатием кнопки END
Отображение меню для задания вызова цикла
