Движение по траектории – декартовы координаты 6.4
6
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
221

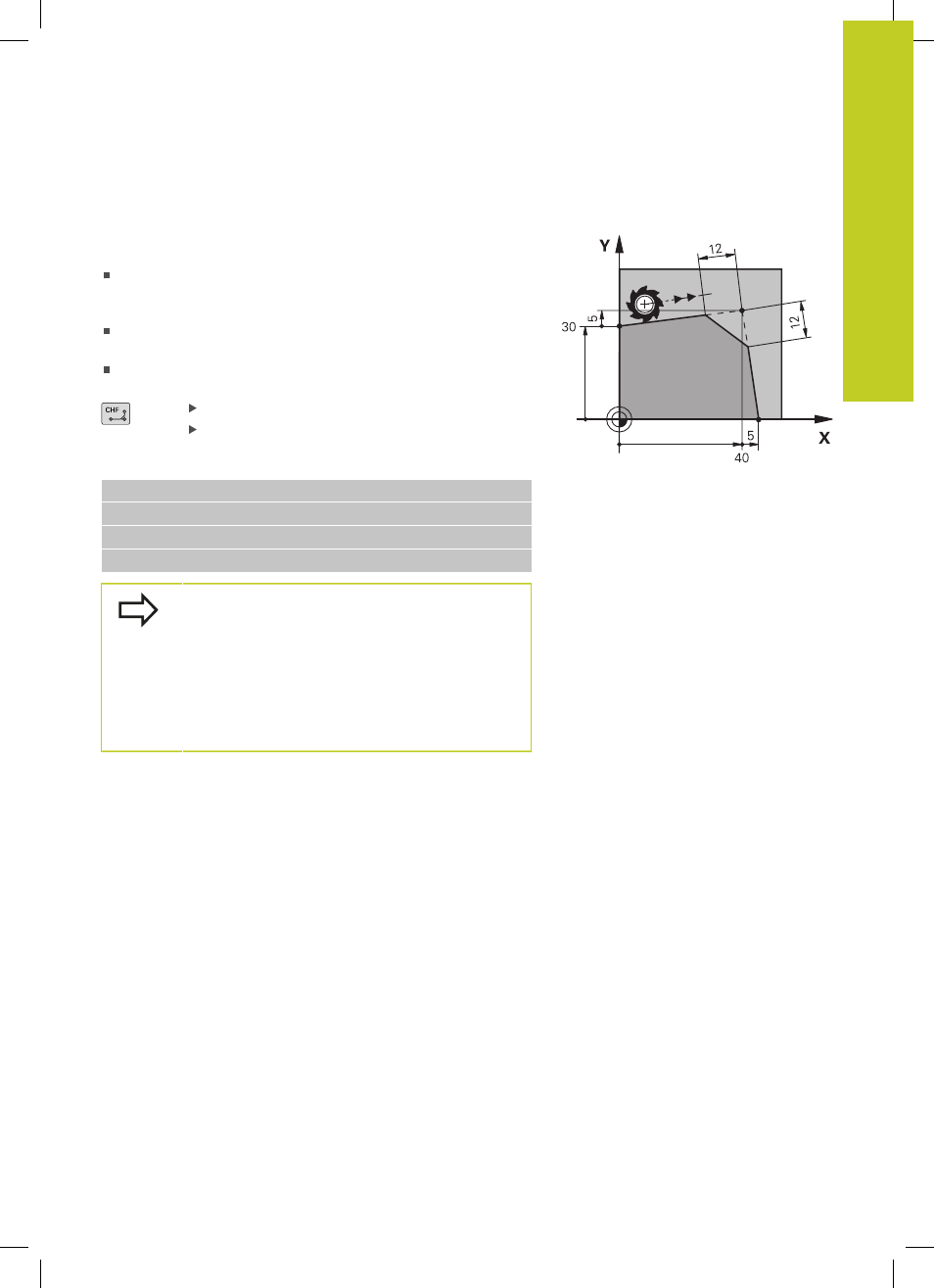

Вставка фаски между двумя прямыми
На углах контура, возникающих на пересечении двух прямых,
можно снять фаску.
В кадрах прямых перед CHF-кадром и после него следует
запрограммировать обе координаты плоскости, на которой
выполняется фаска
Поправка на радиус перед CHF-кадром и после него должна
быть одинаковой
Фаска должна выполняться инструментом, вызванным в
данный момент
Снятие фаски : длина фаски, если необходимо:
Подача F (активна только в CHF-кадре)
Примеры NC-кадров
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
Нельзя начинать контур CHF-кадром.
Фаска снимается только на плоскости обработки.
Подвод к удаленной при снятии фаски угловой
точке не выполняется.
Заданная в CHF-кадре подача актуальна
только во время выполнения данного CHF-
кадра. Затем снова действительна подача,
запрограммированная перед CHF-кадром.
