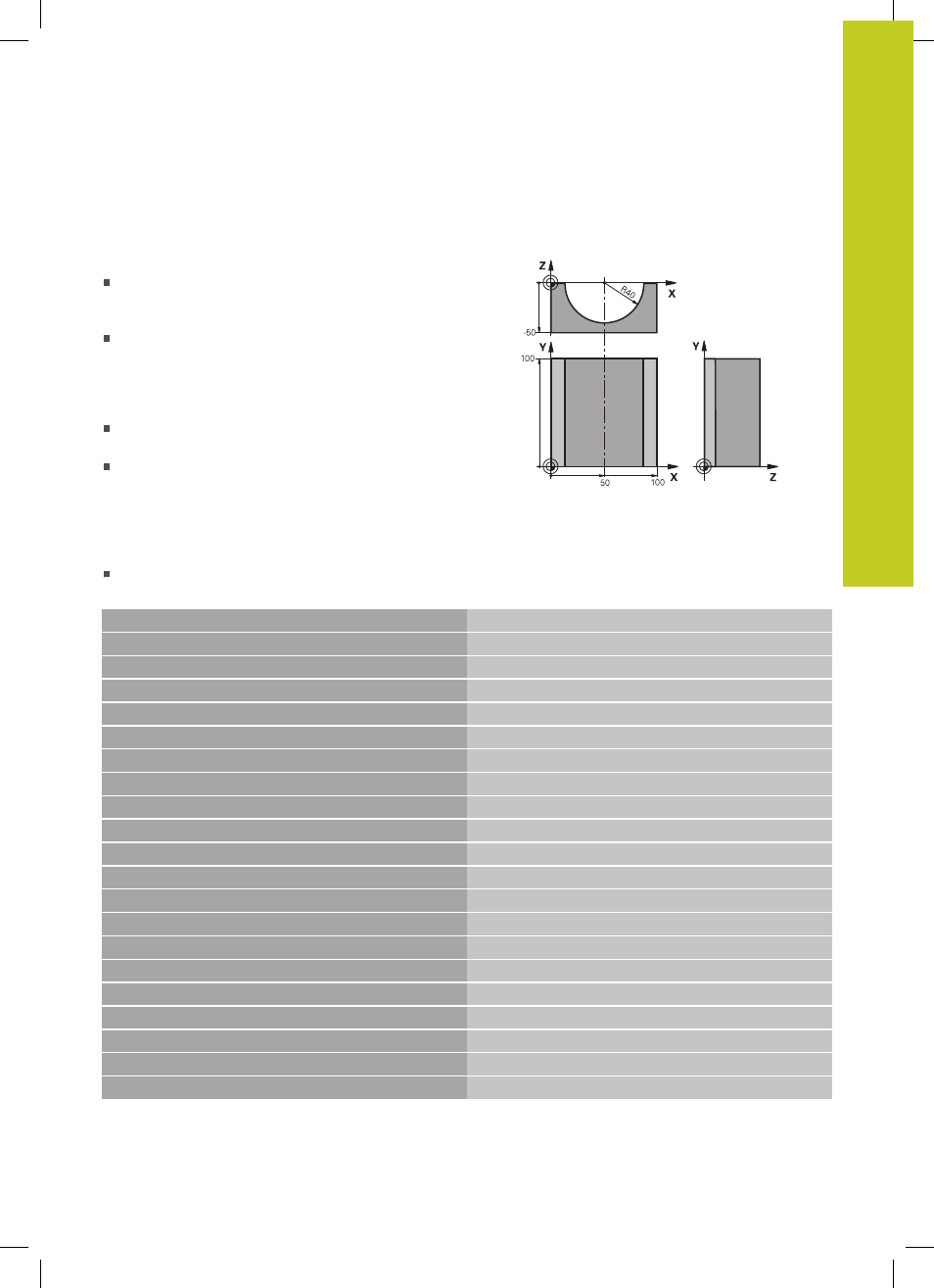

Пример: цилиндр вогнутый, выполненный с
помощью радиусной фрезы
Выполнение программы
Программа работает только с радиусной фрезой,
длина инструмента принята относительно центра
наконечника щупа
Контур цилиндра выстраивается из большого
количества небольших отрезков прямой
(определяемых через Q13). Чем больше
определено шагов резки, тем более сглаженным
будет контур.
Цилиндр фрезеруется продольной резкой (здесь:
параллельно к Y-оси)
Направление фрезерования определяется
начальным и конечным углом в пространстве:
Направление обработки по часовой стрелке:
начальный угол > конечный угол
Направление обработки против часовой стрелки:
начальный угол < конечный угол
Радиус инструмента корректируется
автоматически
0 BEGIN PGM ZYLIN MM
1 FN 0: Q1 = +50
Центр X-оси
2 FN 0: Q2 = +0
Центр Y-оси
3 FN 0: Q3 = +0
Центр Z-оси
4 FN 0: Q4 = +90
Начальный угол, пространство (плоскость Z/X)
5 FN 0: Q5 = +270
Конечный угол в пространстве (плоскость Z/X)
6 FN 0: Q6 = +40
Радиус цилиндра
7 FN 0: Q7 = +100
Длина цилиндра
8 FN 0: Q8 = +0
Угловое положение на плоскости X/Y
9 FN 0: Q10 = +5
Припуск на радиус цилиндра
10 FN 0: Q11 = +250
Подача на врезание
11 FN 0: Q12 = +400
Подача фрезерования
12 FN 0: Q13 = +90
Количество проходов резки
13 BLK FORM 0.1 Z X+0 Y+0 Z-50
Определение заготовки
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL CALL 1 Z S4000
Вызов инструмента
16 L Z+250 R0 FMAX
Отвод инструмента
17 CALL LBL 10
Вызов обработки
18 FN 0: Q10 = +0
Сброс припуска
19 CALL LBL 10
Вызов обработки
20 L Z+100 R0 FMAX M2
Отвод инструмента, конец программы
