Коррекция инструмента 5.3
5
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
199
5.3 Коррекция инструмента
Введение
Система ЧПУ изменяет траекторию инструмента на величину
поправки, на длину инструмента по оси шпинделя и на
значение радиуса инструмента на плоскости обработки.
Если программа обработки составляется непосредственно в
системе ЧПУ, то поправка на радиус инструмента действует
только в плоскости обработки.
Система ЧПУ учитывает при этом до пяти осей, включая оси
вращения.

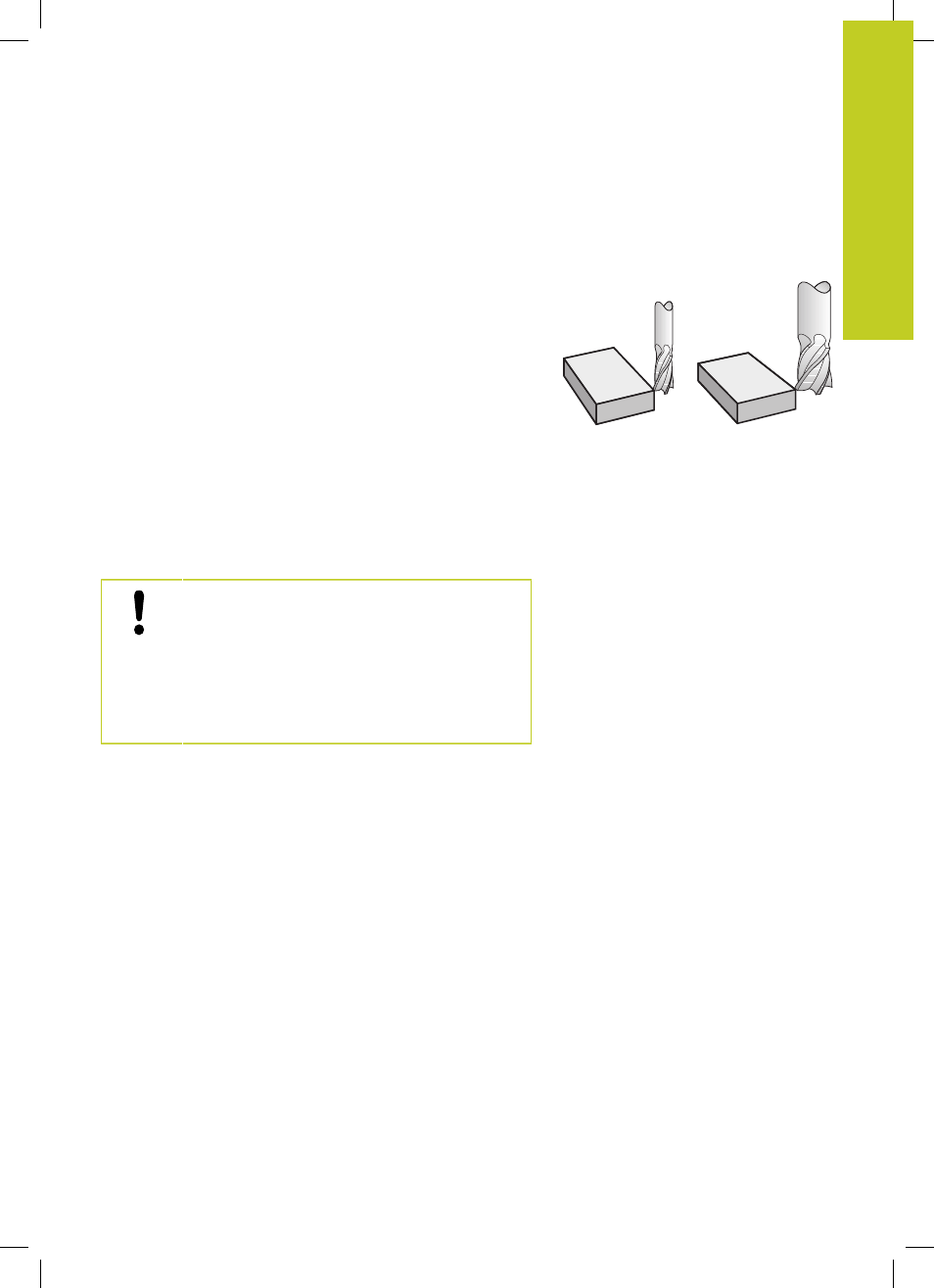

Коррекция длины инструмента
Коррекция на длину инструмента начинает действовать
сразу после вызова инструмента. Она отменяется, как только
вызывается инструмент длиной L=0 (например, TOOL CALL 0).
Внимание опасность столкновения!
При отмене поправки на длину с положительным
значением с помощью TOOL CALL 0 расстояние
между инструментом и заготовкой сократится.
После вызова инструмента с помощью TOOL
CALL запрограммированный путь инструмента по
оси шпинделя изменяется на величину разности
длины между старым и новым инструментом.
При поправке на длину учитываются как дельта-значения
из TOOL CALL-кадра, так и дельта-значения из таблицы
инструментов.
Значение коррекции =L+DL
TOOL CALL
+DL
TAB
с
L : Длина инструмента L из TOOL DEF-кадра или
таблицы инструментов
DL
TOOL CALL
:Припуск DL на длину из кадра TOOL CALL
DL
TAB
: Припуск DL на длину из таблицы инструментов
