Движения по траектории – программирование свободного
контура FK
6.6
6
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
253

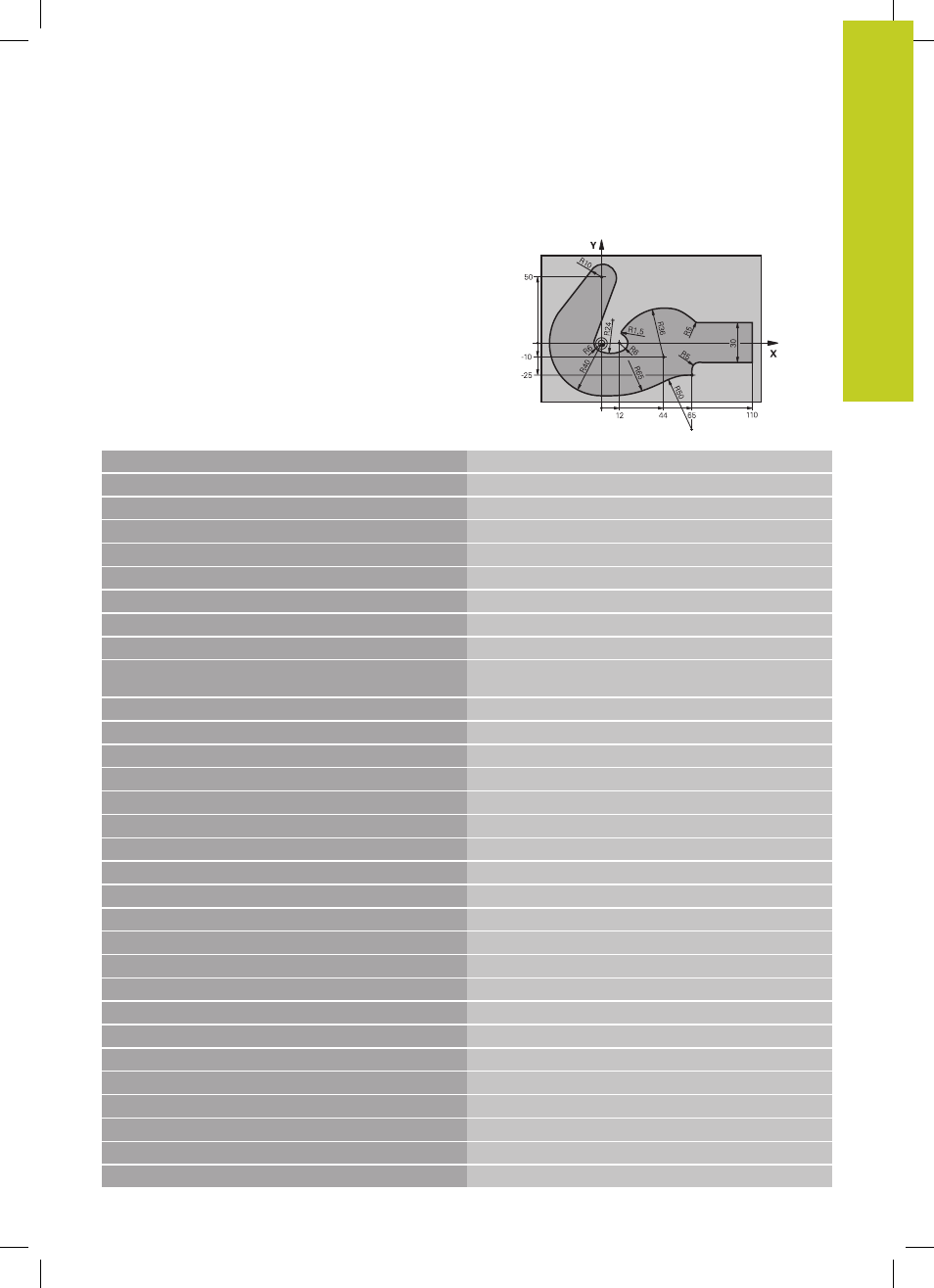

Пример: FK-программирование 3
0 BEGIN PGM FK3 MM
1 BLK FORM 0.1 Z X-45 Y-45 Z-20
Определение заготовки
2 BLK FORM 0.2 X+120 Y+70 Z+0
3 TOOL CALL 1 Z S4500
Вызов инструмента
4 L Z+250 R0 FMAX Отвод инструмента
5 L X-70 Y+0 R0 FMAX Предварительное позиционирование инструмента
6 L Z-5 R0 F1000 M3 Перемещение на глубину обработки
7 APPR CT X-40 Y+0 CCA90 R+5 RL F250 Подвод к контуру по окружности с плавным переходом
8 FC DR- R40 CCX+0 CCY+0 FK-фрагмент:
9 FLT Задайте известные данные для каждого элемента
контура
10 FCT DR- R10 CCX+0 CCY+50
11 FLT
12 FCT DR+ R6 CCX+0 CCY+0
13 FCT DR+ R24
14 FCT DR+ R6 CCX+12 CCY+0
15 FSELECT 2
16 FCT DR- R1.5
17 FCT DR- R36 CCX+44 CCY-10
18 FSELECT 2
19 FCT DR+ R5
20 FLT X+110 Y+15 AN+0
21 FL AN-90
22 FL X+65 AN+180 PAR21 DP30
23 RND R5
24 FL X+65 Y-25 AN-90
25 FC DR+ R50 CCX+65 CCY-75
26 FCT DR- R65
27 FSELECT 1
28 FCT Y+0 DR- R40 CCX+0 CCY+0
29 FSELECT 4
30 DEP CT CCA90 R+5 F1000
Отвод от контура по окружности с плавным переходом
