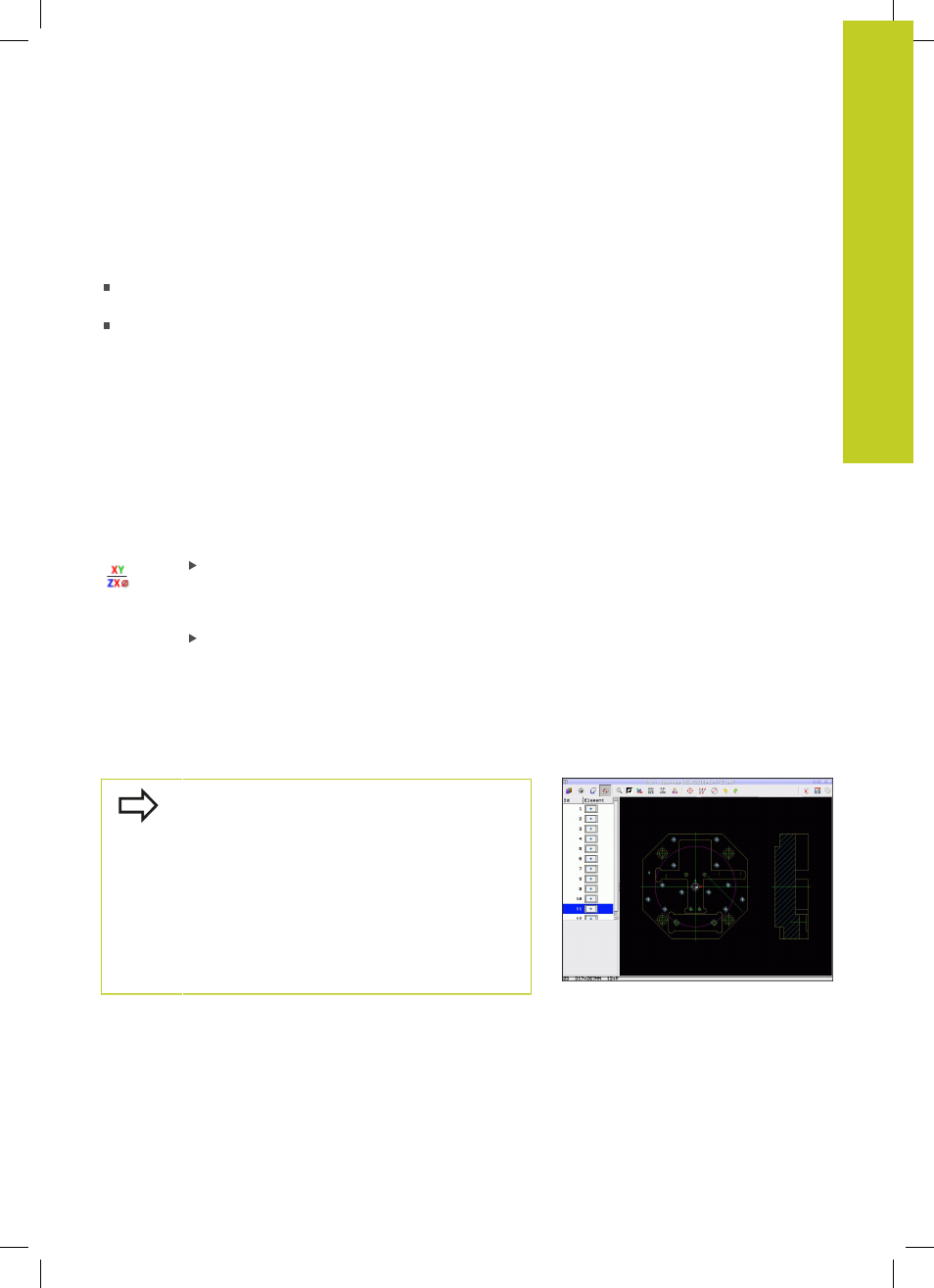

Обработка данных DXF (опция программного обеспечения)
7.1
7
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
267
Информация об элементах
Система ЧПУ отображает на дисплее слева внизу различные
данные для элемента контура, который был выбран в
последний раз щелчком мыши в левом или правом окне.
Прямая, конечная и начальная точка прямой дополнительно
обозначена серым цветом
Окружность, центр окружности, конечная точка окружности и
направление вращения. Дополнительно выделенная серым
цветом точка старта и радиус окружности
Выберите контур для обработки точением
С помощью DXF-конвертера вы также можете выбрать контуры
для обработки точением. Прежде чем выбрать контур точения,
вы должны задать точку привязки в центре вращения. Если
вы выбрали контур точения, контур сохраняется с Z- и X-
координатами. Кроме того, все значения X-координат на
контурах точения выдаются как значения диаметра, т. е.
размеры чертежа для оси X удваиваются. Все элементы
контура под центром вращения недоступны для выбора и
показаны серыми.
Активируйте режим для выбора контура
точения: система ЧПУ будет показывать только
доступные для выбора элементы над центром
вращения.
Левой кнопкой мыши выберите нужные
элементы контура: система ЧПУ выделяет
выбранные элементы контура синим и
отображает выбранный элемент в виде
символа (окружность или прямая) в левом окне
Выбор и сохранение позиций обработки
Для выбора позиций обработки следует
пользоваться сенсорной панелью Touch-Pad на
клавиатуре ЧПУ или подключенной через USB-
порт мышью.
Если требуется расположить выбираемые
позиции очень близко друг к другу,
воспользуйтесь функцией масштабирования.
При необходимости выберите базовую настройку
так, чтобы система ЧПУ отображала траектории
