Программирование: подпрограммы и повторы частей программ
8.6 Примеры программирования
8
288
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014

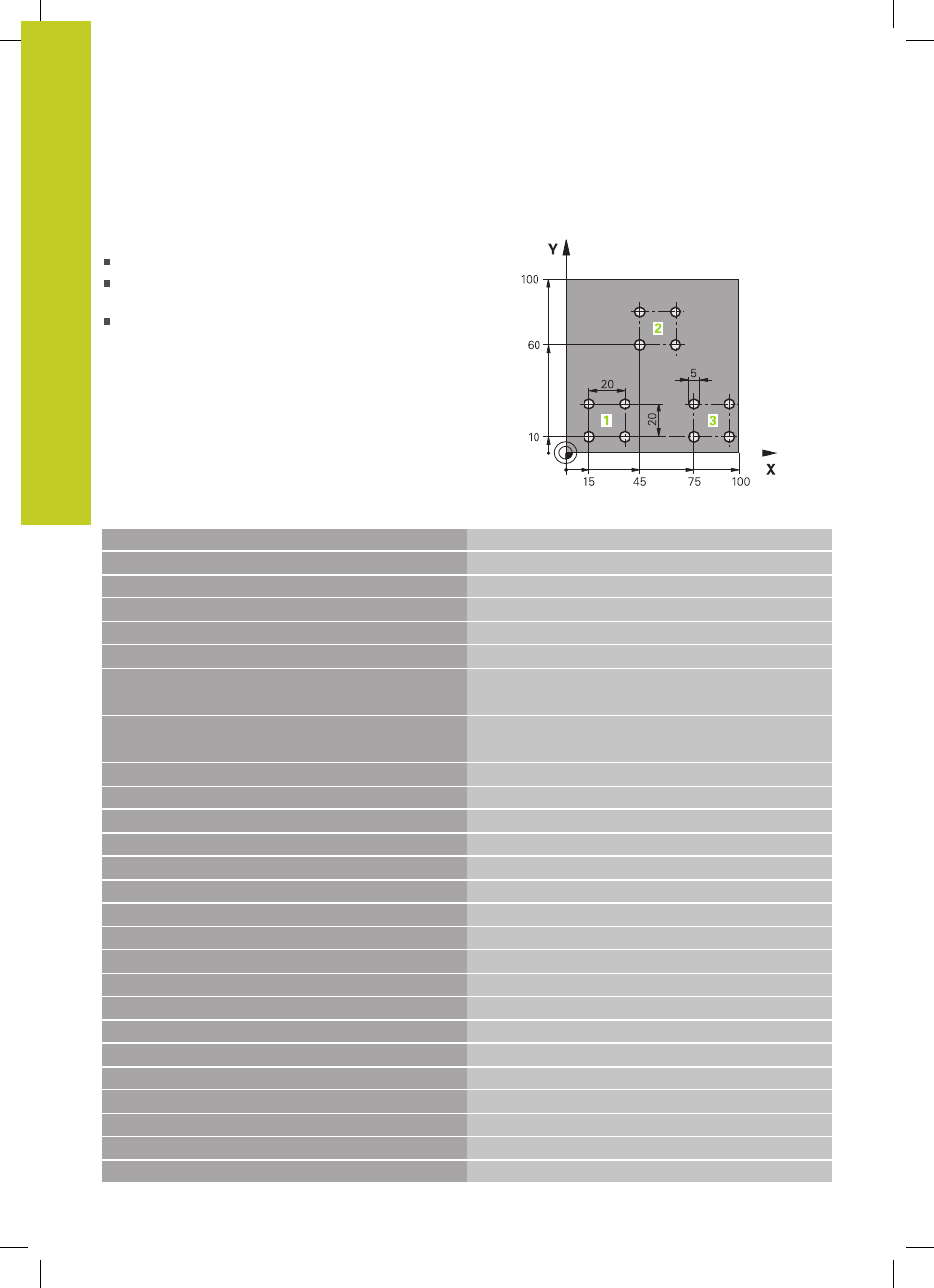

Пример: группы отверстий
Работа программы:
Подвод к группам отверстий в главной программе
Вызов группы отверстий (подпрограмма 1) в
главной программе
Один раз запрограммируйте группу отверстий в
подпрограмме 1
0 BEGIN PGM UP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S5000
Вызов инструмента
4 L Z+250 R0 FMAX Отвод инструмента
5 CYCL DEF 200 СВЕРЛЕНИЕ Определение цикла "Сверление"
Q200=2 ;БЕЗОП. РАССТ.
Q201=-10 ;ГЛУБИНА
Q206=250 ;F ВРЕЗАНИЕ НА ГЛУБИНУ
Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ
Q210=0 ;ВРЕМЯ ВЫДЕРЖКИ ВВЕРХУ
Q203=+0 ;КООРД. ПОВЕРХН.
Q204=10 ;2-ОЕ БЕЗОП. РАССТ.
Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
6 L X+15 Y+10 R0 FMAX M3 Подвод к точке старта группы отверстий 1
7 CALL LBL 1 Вызов подпрограммы для группы отверстий
8 L X+45 Y+60 R0 FMAX Подвод к точке старта группы отверстий 2
9 CALL LBL 1 Вызов подпрограммы для группы отверстий
10 L X+75 Y+10 R0 FMAX Подвод к точке старта группы отверстий 3
11 CALL LBL 1 Вызов подпрограммы для группы отверстий
12 L Z+250 R0 FMAX M2 Конец главной программы
13 LBL 1 Начало подпрограммы 1: группа отверстий
14 CYCL CALL Отверстие 1
15 L IX+20 R0 FMAX M99 Подвод ко 2-му отверстию, вызов цикла
16 L IY+20 R0 FMAX M99 Подвод к 3-му отверстию, вызов цикла
17 L IX-20 R0 FMAX M99 Подвод к 4-му отверстию, вызов цикла
18 LBL 0 Конец подпрограммы 1
19 END PGM UP1 MM
