Вход в контур и выход из контура 6.3
6
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
217

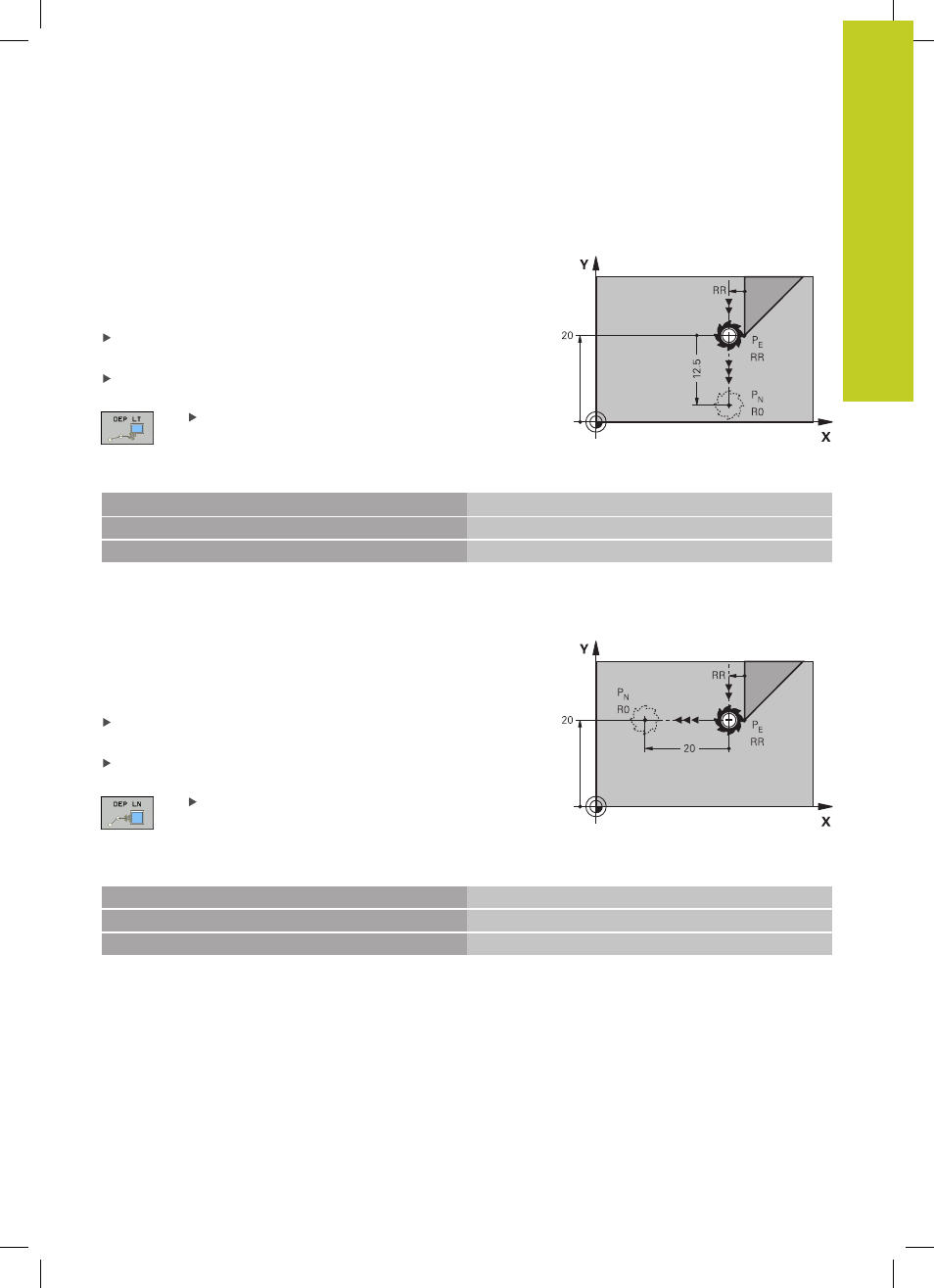

Отвод по прямой с тангенциальным примыканием:
DEP LT
Система ЧПУ перемещает инструмент по прямой от последней
точки контура P
E
к конечной точке P
N
. Прямая продолжает
последний элемент контура. P
N
находится на расстоянии LEN
от P
E
.
Запрограммируйте последний элемент контура с конечной
точкой P
E
и поправкой на радиус
Начните диалог при помощи кнопки APPR/DEP и клавиши
Softkey DEP LT:
LEN: введите расстояние до конечной точки P
N
от последнего элемента контура P
E
Примеры NC-кадров
23 L Y+20 RR F100 Последний элемент контура: P
E
с поправкой на радиус
24 DEP LT LEN12.5 F100 Отвод на LEN=12,5 мм
25 L Z+100 FMAX M2 Выход из материала по оси Z, возврат, конец программы
Отвод по прямой перпендикулярно к последней
точке контура: DEP LN
Система ЧПУ перемещает инструмент по прямой от последней
точки контура P
E
к конечной точке P
N
. Прямая проходит
перпендикулярно контуру в последней точке P
E
. P
N
находится
от P
E
на расстоянии, равном LEN + радиус инструмента.
Запрограммируйте последний элемент контура с конечной
точкой P
E
и поправкой на радиус
Начните диалог нажатием кнопки APPR/DEP и клавиши
Softkey DEP LN:
LEN : введите расстояние до конечной
точки P
N
. Важно: для LEN задавать только
положительное значение!
Примеры NC-кадров
23 L Y+20 RR F100 Последний элемент контура: PE с поправкой на радиус
24 DEP LN LEN+20 F100 Для отвода от контура по нормали на LEN=20 мм
25 L Z+100 FMAX M2 Выход из материала по оси Z, возврат, конец программы
