Программирование: ввод данных из DXF-файлов или контуров
открытым текстом
7.1 Обработка данных DXF (опция программного обеспечения)
7
256
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
7.1 Обработка данных DXF (опция
программного обеспечения)
Применение

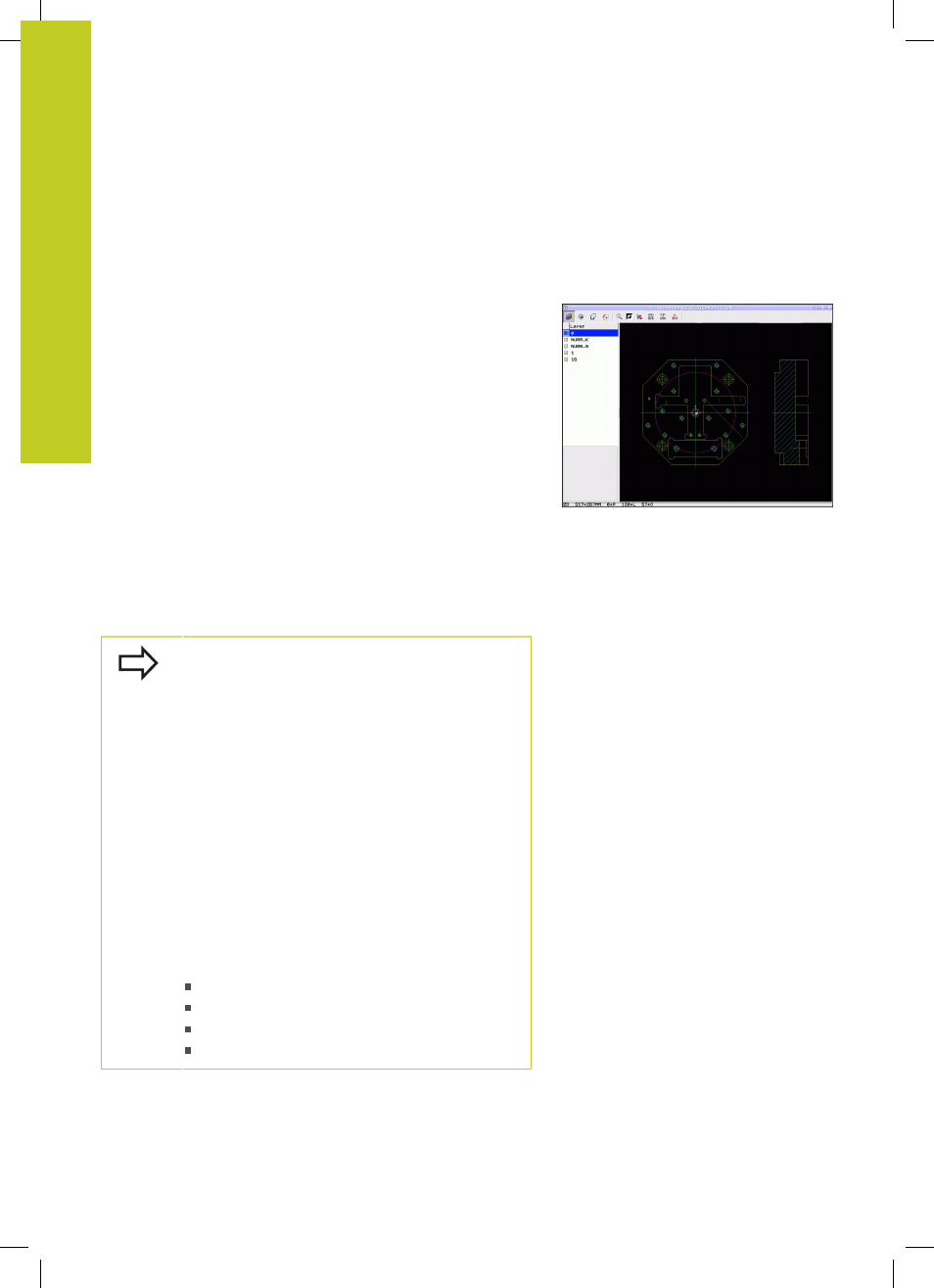

Созданные в CAD-системе DXF-файлы можно открыть
непосредственно в системе ЧПУ для извлечения контуров
или позиций обработки, а также их сохранения в памяти в
качестве программ в диалоге открытым текстом или файлов
точек. Программы в диалоге открытым текстом, получаемые
при выборе контура, отрабатываются также системами ЧПУ
более ранних версий, так как программы контура содержат
только L- и CC-/C-кадры.
Если DXF-файлы обрабатываются в режиме работы
Программирование , система ЧПУ создает по умолчанию
программы контура с расширением .H и файлы точек
обработки с расширением .PNT. Если DXF-файлы
обрабатываются в режиме smarT.NC, система ЧПУ создает
по умолчанию программы контура с расширением .HC и
файлы точек с расширением .HP. Однако в диалоговом окне
«Сохранить» вы можете выбрать любой тип файла. Кроме
того, вы также можете добавить выбранный контур или
отмеченные позиции обработки в буфер обмена ЧПУ, чтобы
затем вставить их непосредственно в NC-программу.
Обрабатываемый DXF-файл должен быть
сначала сохранен на жестком диске ЧПУ.
При чтении файла из ЧПУ следите, чтобы
имя файла DXF не содержало пропусков или
запрещенных символов смотри "Имена файлов",
Стр. 110.
Открываемый DXF-файл должен содержать не
менее одного уровня.
Система ЧПУ поддерживает самый
распространенный формат DXF, а именно R12
(соответствует AC1009).
Система ЧПУ не поддерживает двоичного
формата DXF. При создании DXF-файла из
CAD-программы или из графической программы
обратите внимание на необходимость его
сохранения в формате ASCII.
В качестве контура можно выбирать следующие
элементы DXF:
LINE (прямая)
CIRCLE (полный круг)
ARC (сегмент окружности)
POLYLINE (ломаная линия)
