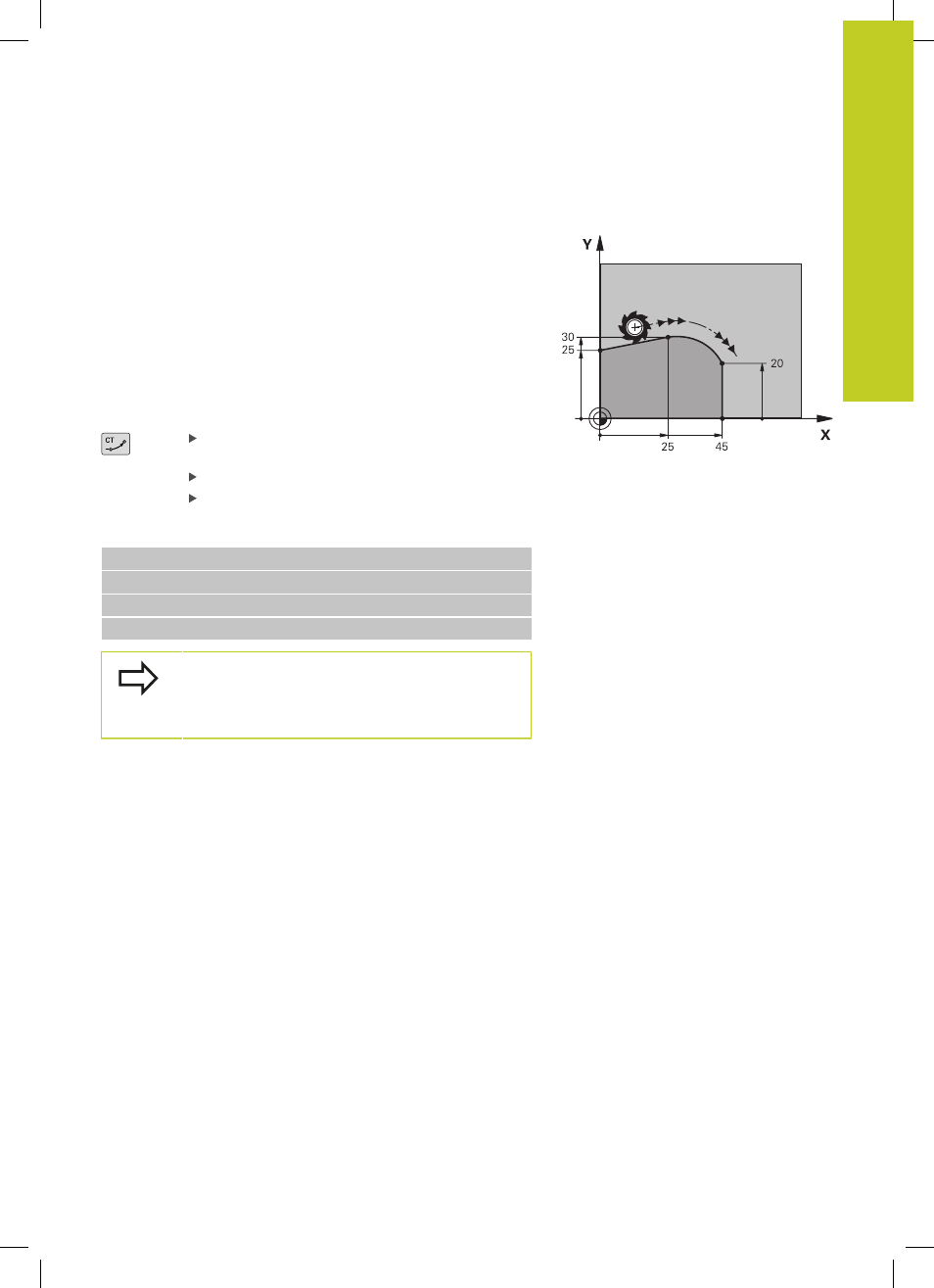

Круговая траектория CT с плавным переходом
Инструмент перемещается по дуге окружности,
примыкающей по касательной к элементу контура, ранее
запрограммированному до дуги.
Переход является “плавным”, если в точке пересечения
элементов контура не возникает точки перегиба или
угловой точки, т.е. элементы контура переходят друг в друга
непрерывно.
Элемент контура, к которому плавно примыкает дуга
окружности, программируется непосредственно перед
CT
-кадром. Для этого требуется не менее двух кадров
позиционирования.
Координаты
конечной точки дуги окружности,
если требуется:
Подача F
Дополнительная M-функция
Примеры NC-кадров
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
CT
-кадр и запрограммированный ранее элемент
контура должны содержать обе координаты
плоскости, в которой выполняется дуга
окружности!
