Программирование: ввод данных из DXF-файлов или контуров
открытым текстом
7.1
Обработка данных DXF (опция программного обеспечения)
7
270
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
Сохранение выбранных позиций обработки
в файле точек: система ЧПУ показывает
всплывающее окно, в котором можно ввести
целевую директорию и любое имя файла.
Базовая настройка: имя DXF-файла. При
наличии в имени файла DXF спецзнаков
или пробелов программа заменяет эти
знаки символом подчеркивания. В качестве
альтернативы вы также можете выбрать
тип файла: таблица точек (.PNT), таблица
генератора изображений (.HP) программа
в диалоге открытым текстом (.H). Если вы
сохраняете позиции обработки в программу
в диалоге открытым текстом, то система
ЧПУ создает для каждой позиции обработки
отдельный линейный кадр с вызовом цикла (L
X... Y... M99
). Эту программу вы можете также
переносить на более ранние модели ЧПУ и там
обрабатывать.
Подтверждение ввода: система ЧПУ
записывает программу контура в директорию, в
которой также хранится DXF-файл
Для выбора других позиций обработки и
сохранения этих позиций в другом файле:
нажмите значок отмены для выбранных
элементов и выберите их вышеописанным
способом

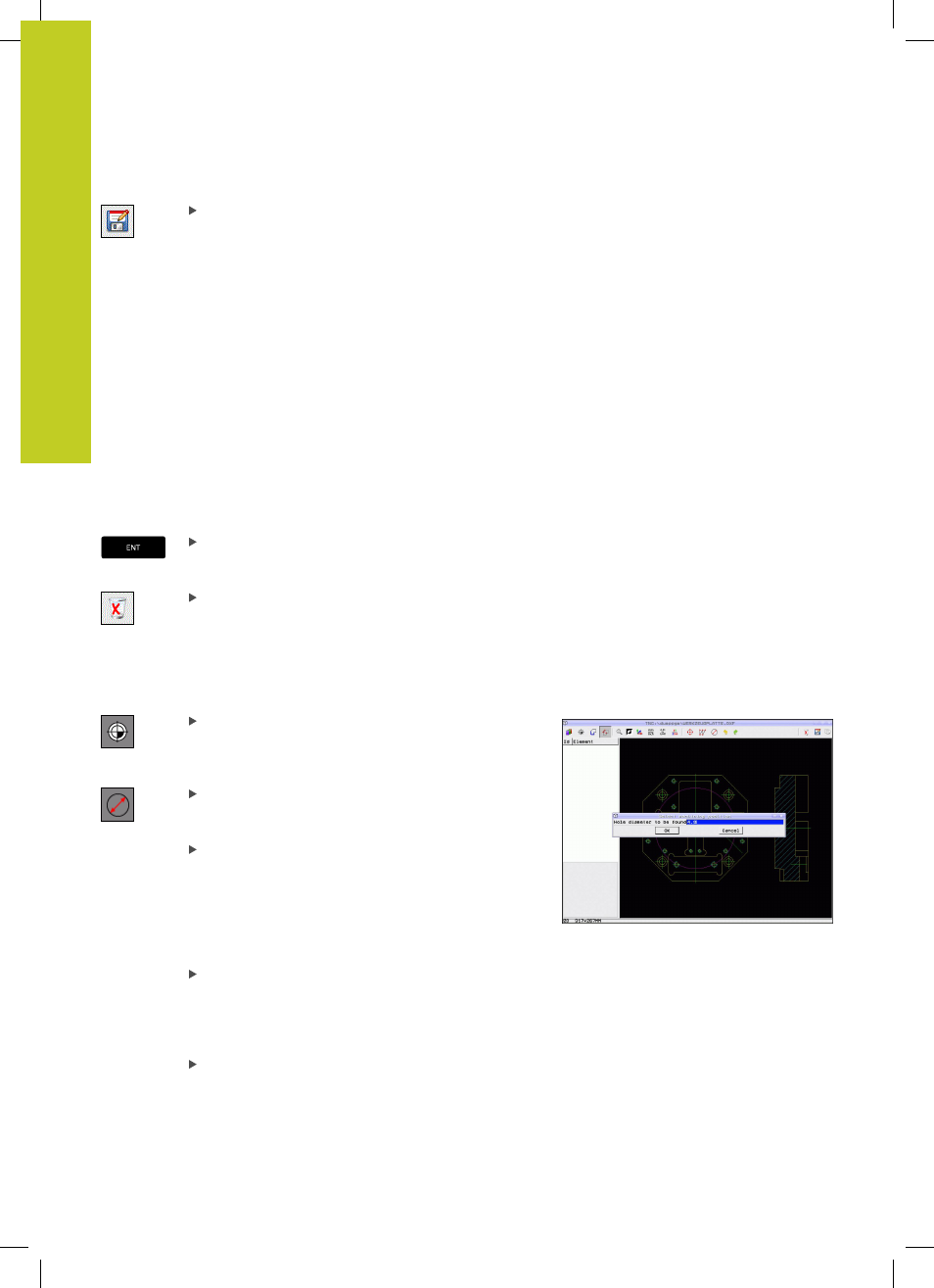

Быстрый выбор позиций отверстий путем ввода диаметра
Определение режима для выбора позиций
обработки: система ЧПУ скрывает слои,
отображаемые в левом окне, а правое окно
является активным для выбора позиции
Откройте диалоговое окно ввода диаметра:
система ЧПУ отобразит всплывающее окно, в
котором можно ввести любой диаметр
Введите желаемый диаметр и подтвердите
ввод кнопкой ENT: система ЧПУ выполняет
поиск вводимого диаметра в DXF-файле и
затем активирует окно, в котором выбран
диаметр, ближайший к заданному оператором.
Затем отверстия можно дополнительно
отфильтровать по их размеру
При необходимости задайте настройки
фильтра смотри "" и подтвердите экранной
кнопкой Применить: система ЧПУ введет
выбранные позиции в левом окне (отображение
символа точки)
При необходимости можно отменить выбор уже
отобранных элементов, расширяя какую-либо
область и удерживая при этом клавишу CTRL
нажатой
