Движения по траектории – программирование свободного
контура FK
6.6
6
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
251

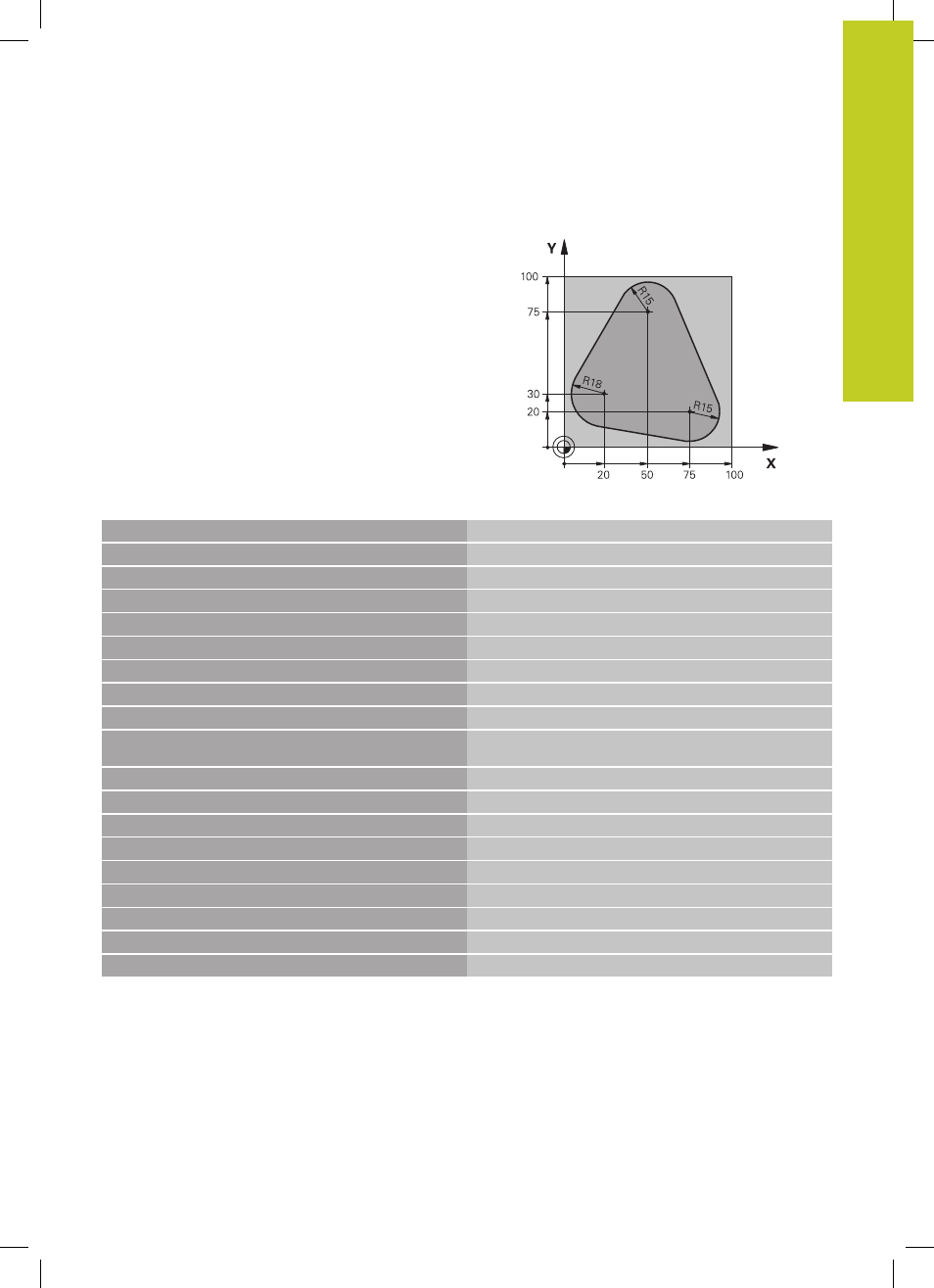

Пример: FK-программирование 1
0 BEGIN PGM FK1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S500
Вызов инструмента
4 L Z+250 R0 FMAX
Отвод инструмента
5 L X-20 Y+30 R0 FMAX
Предварительное позиционирование инструмента
6 L Z-10 R0 F1000 M3
Перемещение на глубину обработки
7 APPR CT X+2 Y+30 CCA90 R+5 RL F250
Подвод к контуру по окружности с плавным переходом
8 FC DR- R18 CLSD+ CCX+20 CCY+30
FK-фрагмент:
9 FLT
Задайте известные данные для каждого элемента
контура
10 FCT DR- R15 CCX+50 CCY+75
11 FLT
12 FCT DR- R15 CCX+75 CCY+20
13 FLT
14 FCT DR- R18 CLSD- CCX+20 CCY+30
15 DEP CT CCA90 R+5 F1000
Отвод от контура по окружности с плавным переходом
16 L X-30 Y+0 R0 FMAX
17 L Z+250 R0 FMAX M2
Отвод инструмента, конец программы
18 END PGM FK1 MM
