Назначение точки привязки без использования трехмерного
измерительного щупа
15.5
15
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
527
Сохранение в памяти точек привязки в ручном режиме в
таблице предустановок

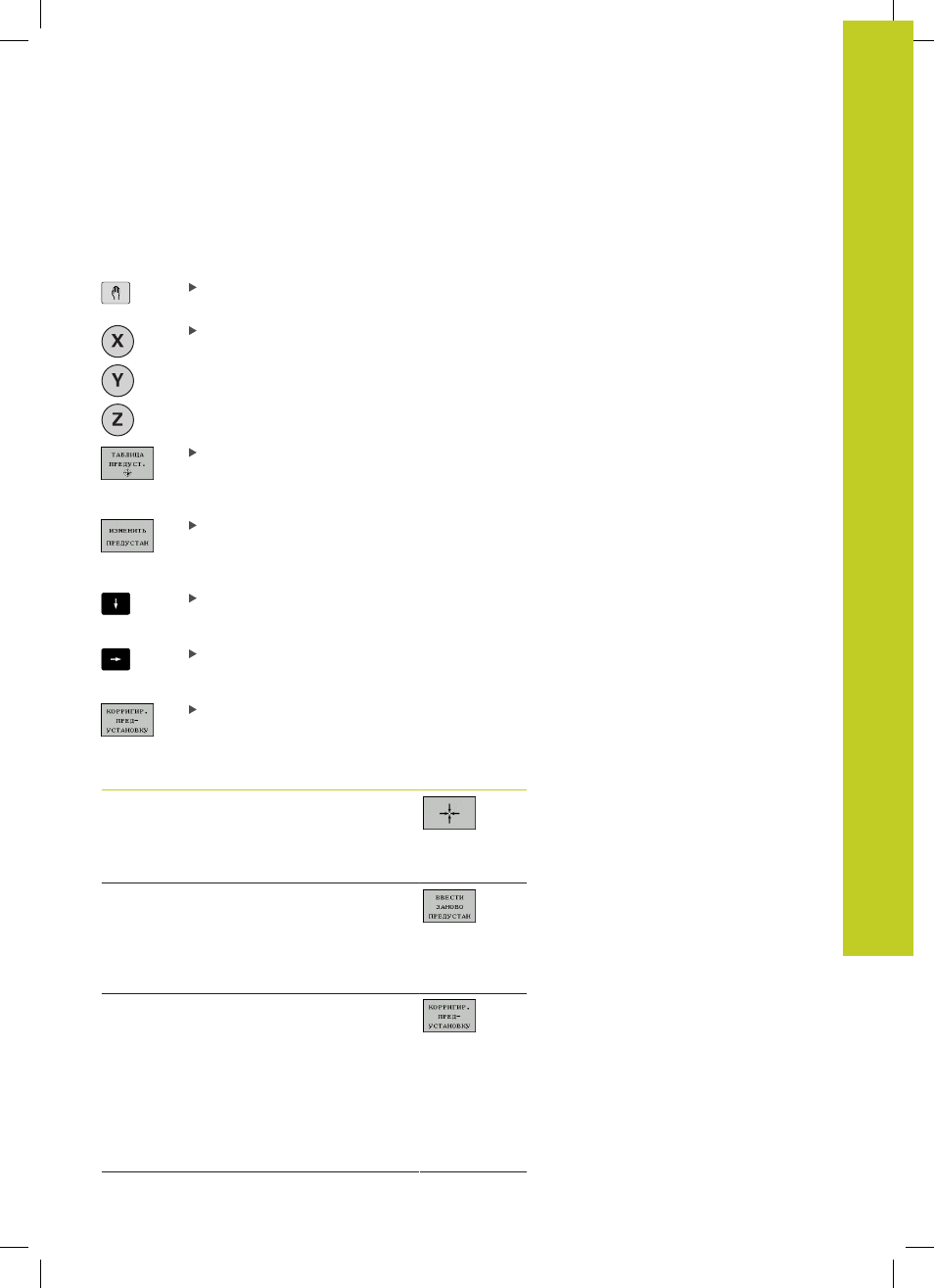

Для сохранения точек привязки в таблице предустановок
следует выполнить действия, указанные ниже:
Выберите режим работы Ручное управление
Осторожно перемещайте инструмент до
тех пор, пока он не коснется заготовки, или
позиционируйте индикатор соответствующим
образом
Индикация таблицы предустановок: ЧПУ
открывает таблицу предустановок и
устанавливает курсор на активную строку
таблицы
Выберите функции для ввода предустановок:
ЧПУ отображает на панели Softkey доступные
возможности ввода. Описание возможностей
ввода: см. таблицу, приведенную ниже
Выберите в таблице предустановок строку,
которую оператору требуется изменить (номер
строки соответствует номеру предустановки)
При необходимости выберите столбец (ось)
в таблице предустановок, который нужно
изменить
С помощью Softkey выберите одну из
имеющихся возможностей ввода (см. таблицу,
приведенную ниже)
Функция Softkey
Присвоение фактической позиции
инструмента (индикатора) в качестве
новой точки привязки напрямую: функция
сохраняет точку привязки только на той оси,
на которой находится подсвеченное поле
Присвоение произвольного значения
фактической позиции инструмента
(индикатора): функция сохраняет точку
привязки только на той оси, на которой
находится подсвеченное поле. Введите
нужное значение в окне перехода
Инкрементное смещение точки привязки,
уже сохраненной в таблице: функция
сохраняет точку привязки только на
той оси, на которой в данный момент
находится подсвеченное поле. Введите
нужное значение коррекции с учетом
знака во всплывающем окне. Если активна
индикация в дюймах: введите значение
в дюймах, система ЧПУ пересчитает
введенное значение в миллиметры
