Движение по траектории – декартовы координаты
6.4
6
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
223

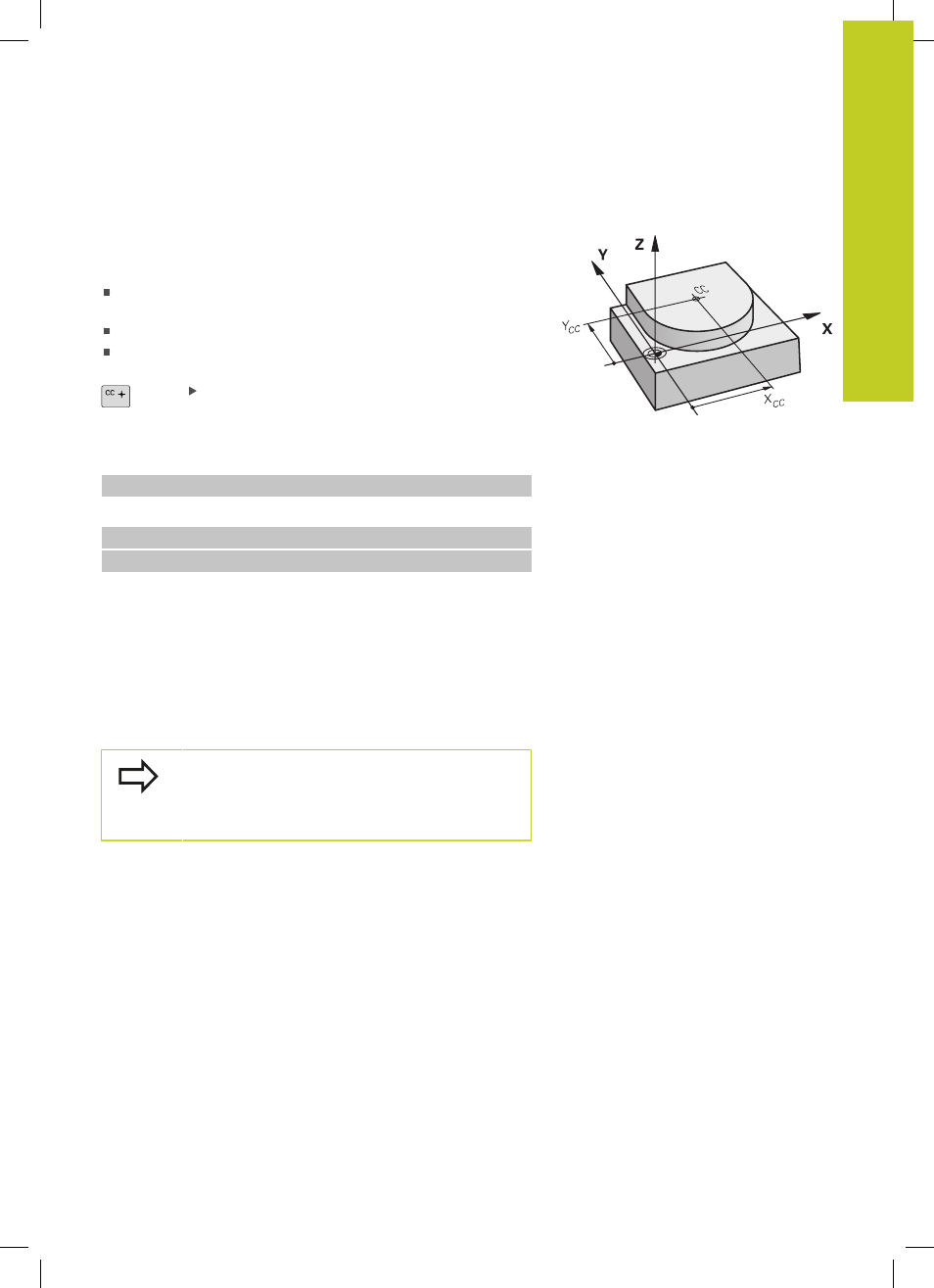

Центр окружности CC
Центр окружности задается для круговых траекторий,
программируемых с помощью клавиши C (круговая траектория
C), или . Для этого
следует ввести декартовы координаты центра окружности
на плоскости обработки или
назначить последнюю запрограммированную позицию, или
назначить координаты клавишей "Назначение фактической
позиции
"
Задайте координаты центра окружности или
введите последнюю запрограммированную
позицию: не вводите координаты.
Примеры NC-кадров
5 CC X+25 Y+25
или
10 L X+25 Y+25
11 CC
Строки программы 10 и 11 не относятся к рисунку.
Срок действия
Координаты центра окружности сохраняются до того момента,
когда будет запрограммирован новый центр окружности.
Инкрементный ввод центра окружности
Координата центра окружности, введенная в приращениях,
всегда соотносится с последней запрограммированной
позицией инструмента.
Положение центра окружности обозначается CC:
инструмент в эту позицию не перемещается.
Центр окружности является одновременно
полюсом для полярных координат.
