Программирование: программирование контуров
6.6 Движения по траектории – программирование свободного
контура FK
6
252
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014

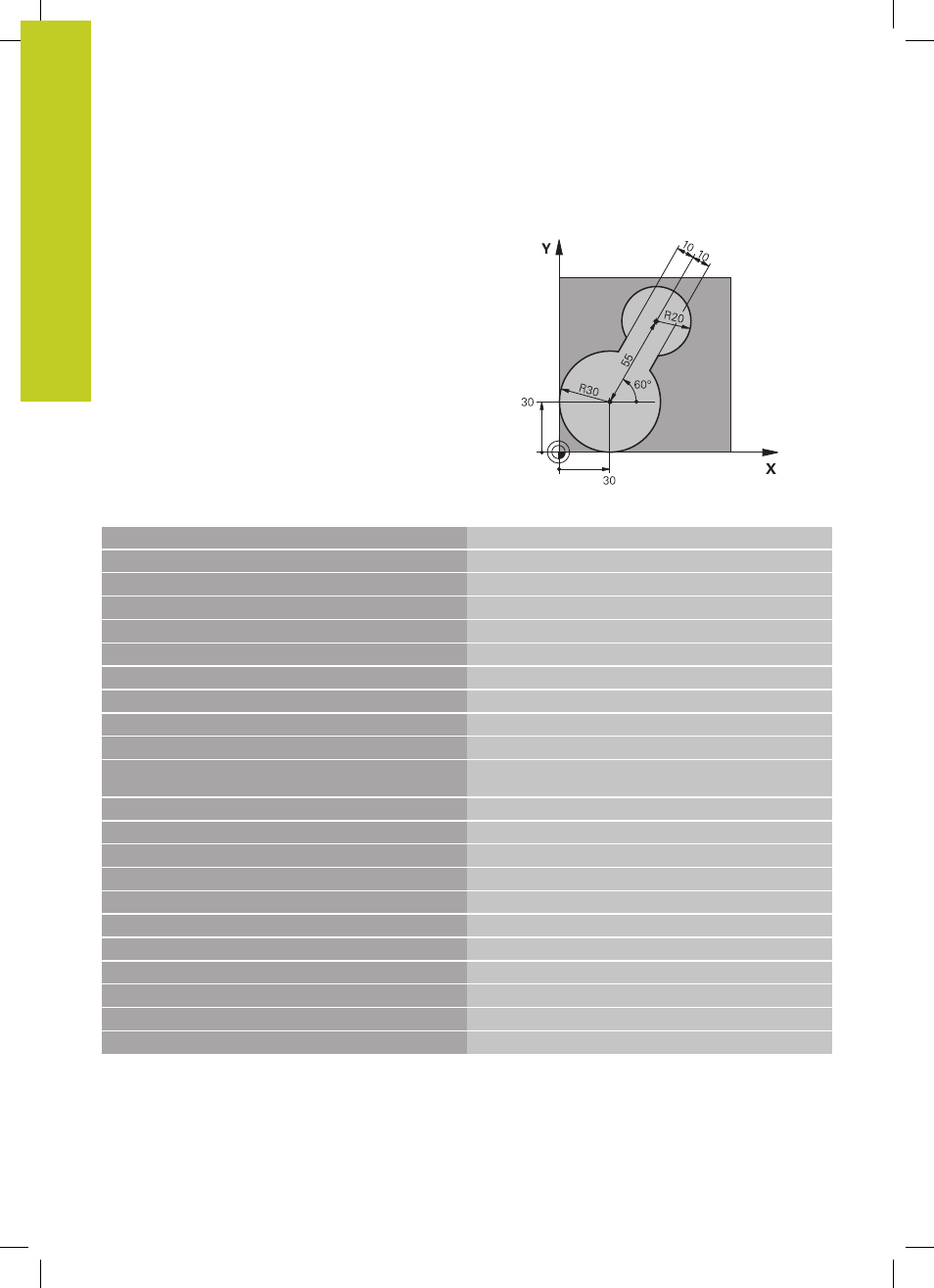

Пример: FK-программирование 2
0 BEGIN PGM FK2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000
Вызов инструмента
4 L Z+250 R0 FMAX Отвод инструмента
5 L X+30 Y+30 R0 FMAX Предварительное позиционирование инструмента
6 L Z+5 R0 FMAX M3 Предварительное позиционирование оси инструмента
7 L Z-5 R0 F100 Перемещение на глубину обработки
8 APPR LCT X+0 Y+30 R5 RR F350 Подвод к контуру по окружности с плавным переходом
9 FPOL X+30 Y+30 FK-фрагмент:
10 FC DR- R30 CCX+30 CCY+30 Задайте известные данные для каждого элемента
контура
11 FL AN+60 PDX+30 PDY+30 D10
12 FSELECT 3
13 FC DR- R20 CCPR+55 CCPA+60
14 FSELECT 2
15 FL AN-120 PDX+30 PDY+30 D10
16 FSELECT 3
17 FC X+0 DR- R30 CCX+30 CCY+30
18 FSELECT 2
19 DEP LCT X+30 Y+30 R5
Отвод от контура по окружности с плавным переходом
20 L Z+250 R0 FMAX M2 Отвод инструмента, конец программы
21 END PGM FK2 MM
