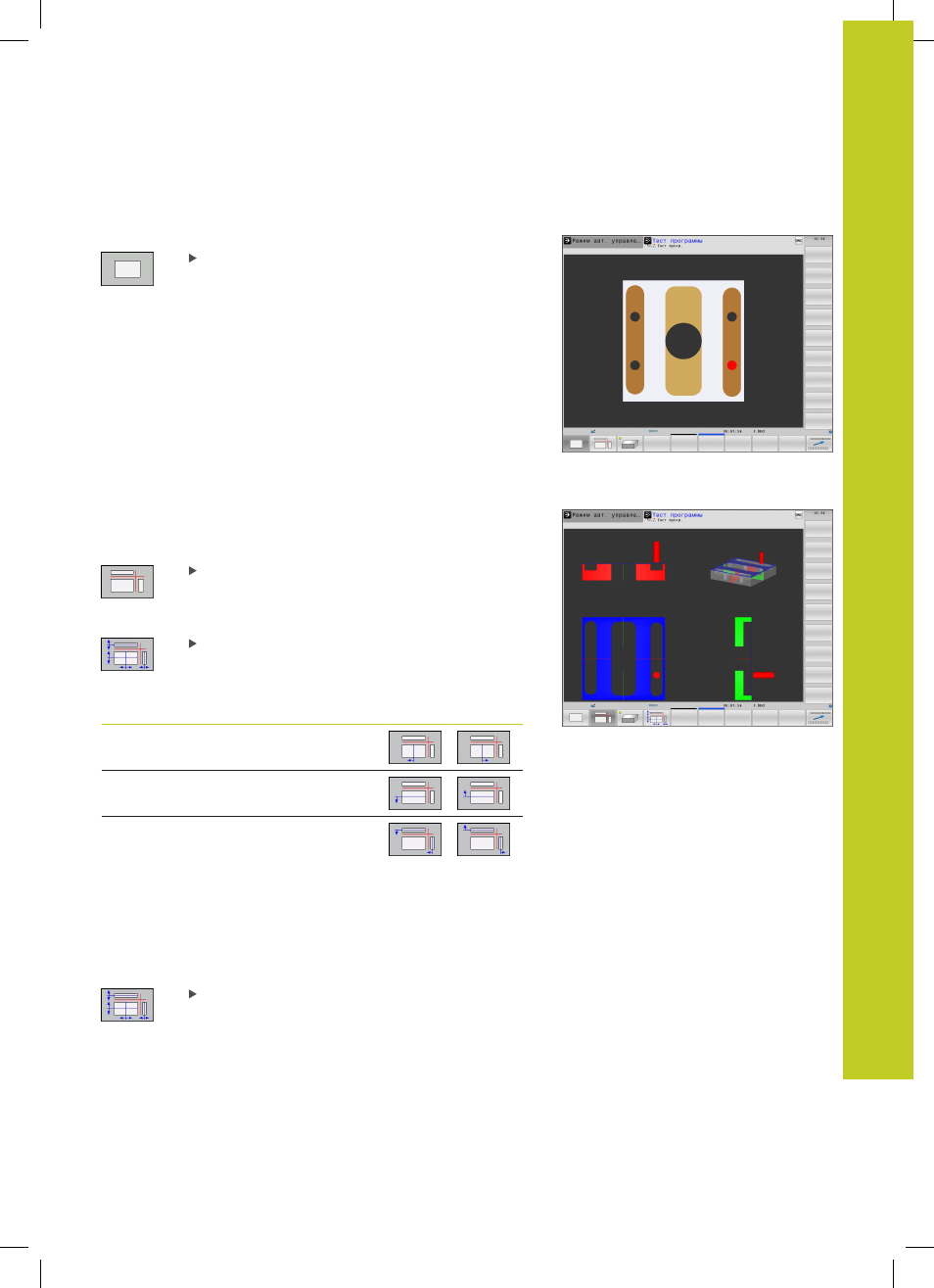

Вид сверху
Выберите вид сверху:
Нажмите Softkey "Вид сверху"
Изображение в 3 плоскостях
На рисунке показаны три плоскости сечения и одна 3D-модель,
как на техническом чертеже.
Выбор изображения в 3 плоскостях:
Нажмите клавишу Softkey "Изображение в 3
плоскостях"
Перемещение плоскостей сечения:
Выберите функции для смещения плоскости
сечения: ЧПУ отобразит следующие клавиши
Softkey
Функция
Softkey
Сместите вертикальную плоскость
резки вправо или влево
Сместите вертикальную плоскость
резки вперед или назад
Сместите горизонтальную плоскость
резки вверх или вниз
Положение плоскости сечения отображается во время
перемещения на 3D-модели.
Базовая настройка плоскости сечения выбрана так, что на
плоскости обработки она находится в центре заготовки, а по
оси инструмента – на верхней кромке заготовки.
Приведите плоскости сечения в исходное положение:
Выберите функцию возврата плоскостей
сечения к исходному состоянию
