Трехмерная коррекция инструмента (опция ПО 2) 12.6
12
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
463
12.6 Трехмерная коррекция инструмента
(опция ПО 2)
Введение

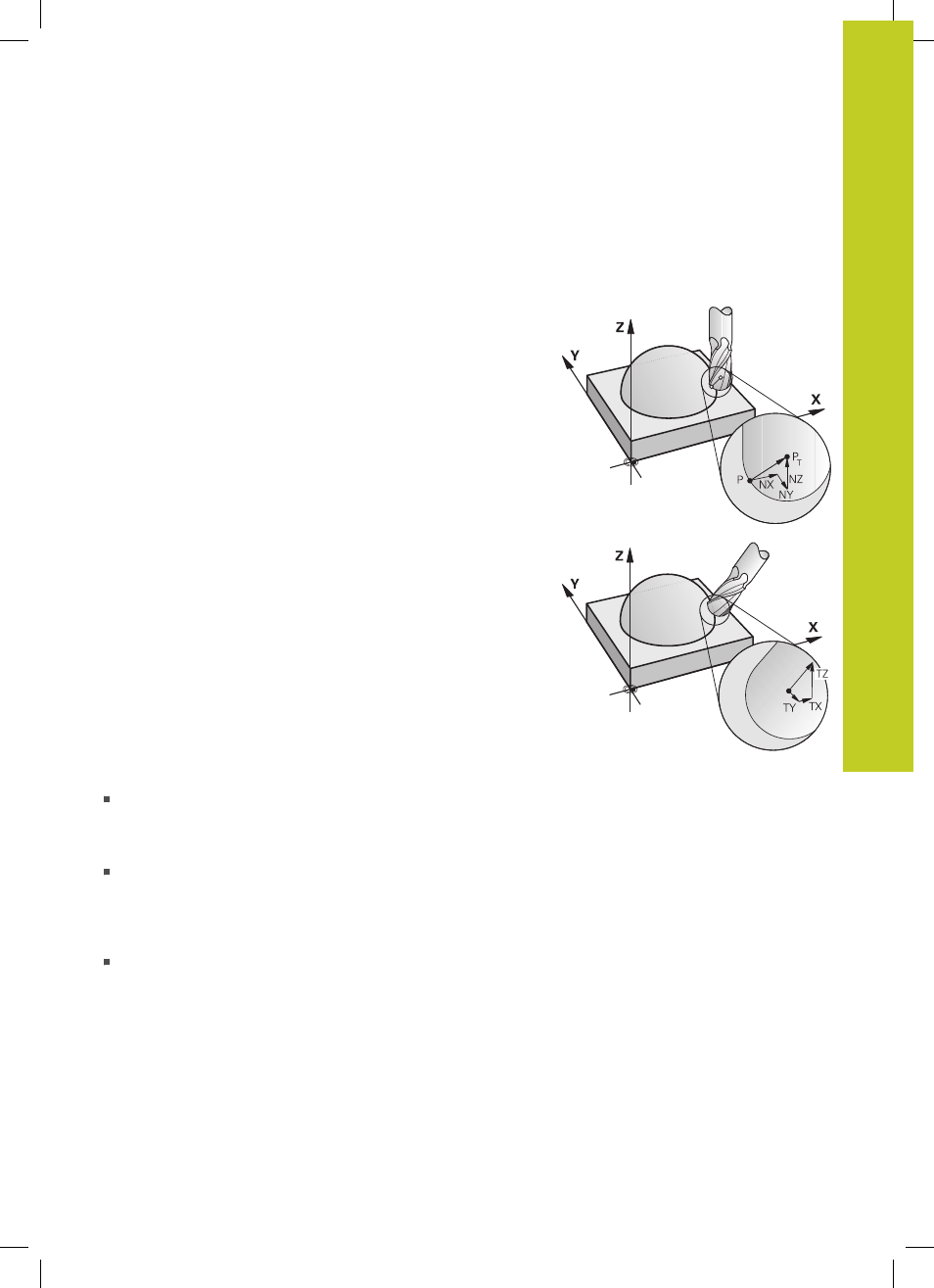

ЧПУ может выполнять трехмерную коррекцию инструмента
(3D-коррекцию) для кадров прямых. Наряду с координатами
X,Y и Z конечной точки прямой данные кадры должны также
содержать компоненты NX, NY и NZ вектора нормали к
поверхности, смотри "Определение нормированного вектора",
Стр. 464
Если оператор намерен дополнительно произвести
ориентацию инструмента или трехмерную поправку на радиус,
то эти кадры также должны содержать нормированный вектор
с компонентами TX, TY и TZ, определяющий ориентацию
инструмента, смотри "Определение нормированного вектора",
Стр. 464.
Конечную точку прямой, компоненты нормали к поверхности и
компоненты для ориентации инструмента надо рассчитывать,
используя CAM-систему.
Варианты применения
Использование инструментов, размеры которых не
совпадают с размерами, рассчитанными CAM-системой
(трехмерная коррекция без определения ориентации
инструмента)
Face Milling: коррекция геометрии фрезы в направлении
нормали к поверхности (трехмерная коррекция с
определением ориентации инструмента и без нее). Резание
осуществляется в основном с помощью торцевой стороны
инструмента
Peripheral Milling: поправка на радиус фрезы
перпендикулярно направлению движения и
перпендикулярно направлению инструмента (трехмерная
коррекция радиуса с определением ориентации
инструмента). Резание осуществляется в основном с
помощью боковой поверхности инструмента
