Программирование: Многоосевая обработка
12.6 Трехмерная коррекция инструмента (опция ПО 2)
12
466
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014

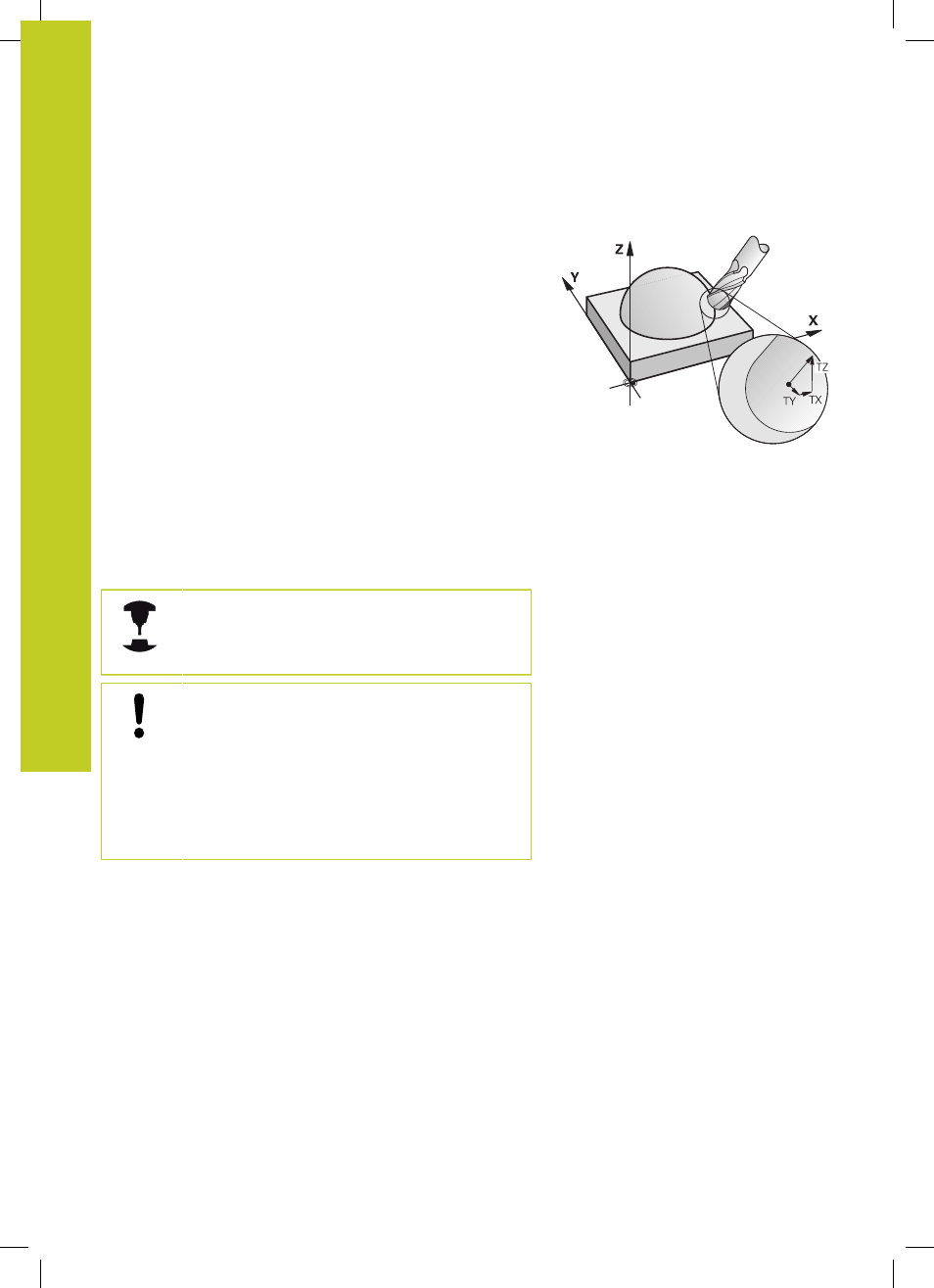

Торцевое фрезерование: 3D-коррекция с TCPM
Торцевое фрезерование - это обработка торцевой
поверхностью инструмента. При пятиосевой обработке
выполняется 3D-коррекция, если NC-программа содержит
нормали к поверхности и TCPM (M128) активирована.
Коррекция на радиус RL/RR должна быть при этом
деактивирована ЧПУ смещает инструмент в направлении
нормали к поверхности на сумму дельта-значений (таблица
инструментов и TOOL CALL).
В случае активного TCPM (смотри "Сохранение положения
вершины инструмента при позиционировании поворотных осей
(TCPM): M128 (опция ПО 2)", Стр. 453) система ЧПУ держит
инструмент перпендикулярно к контуру заготовки, если в LN-
кадре не задана ориентация инструмента.
Если в LN-кадре задана ориентация инструмента T
и одновременно является активной функция M128
(FUNCTION TCPM), ЧПУ автоматически позиционирует оси
вращения станка таким образом, чтобы инструмент достиг
предусмотренной ориентации. Если M128 (или FUNCTION
TCPM ) не активированы, ЧПУ игнорирует вектор направления
T , даже если он определен в LN-кадре.
ЧПУ может автоматически позиционировать
оси вращения не на всех станках. Следуйте
указаниям инструкции по обслуживанию станка!
Внимание опасность столкновения!
При использовании станков, оси вращения
которых допускают наличие только ограниченной
области перемещения, во время автоматического
позиционирования могут появиться движения, для
выполнения которых будет необходим, например,
поворот стола на 180°. Обратите внимание на
риск столкновения головки с заготовкой или с
зажимными приспособлениями.
