HEIDENHAIN iTNC 530 717
17.14
Вв
о
д
ограничений
зо
н
ы
пере
мещений
, индикация
ну
л
ев
о
й
то
ч
ки

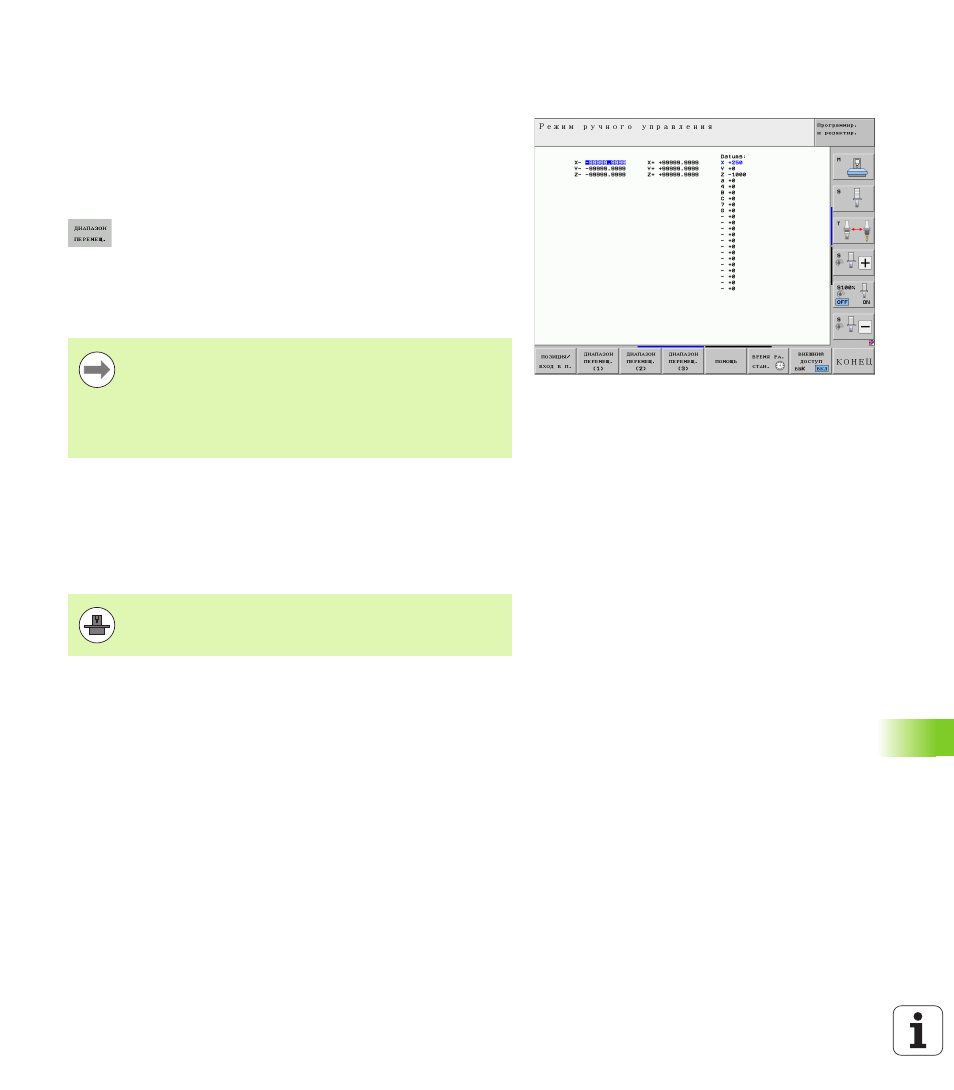

Определение максимального диапазона
перемещения и его ввод
 Выберите индикацию положения REF
 Подведите оси X, Y и Z к требуемым конечным позициям
(положительным и отрицательным)
 Запишите значения, включая знак +/-
 Выберите MOD-функции: нажмите клавишу MOD
 Введите ограничение диапазона перемещения:
нажмите Softkey ДИАПАЗОН ПЕРЕМЕЩЕНИЯ.
Введите записанные значения как ограничения
для осей
 Выйдите из MOD-функции: нажмите Softkey
КОНЕЦ
Индикация точек привязки
Значения, отображаемые справа вверху на дисплее, определяют
активную в данный момент точку привязки. Точка привязки может
быть задана вручную или взята из таблицы предустановок. Точки
привязки не могут быть изменены в меню дисплея.
Активные поправки на радиус инструмента не
учитываются при ограничении диапазона
перемещений.
Ограничения диапазона перемещения и конечный ПО-
выключатель учитываются после пересечения
референтных точек.
Указанные значения зависят от конфигурации станка.
