162 Программирование: помощь
4.2
Ог
лав
л
ение
программ
4.2 Оглавление программ
Определение, возможности применения
В системе ЧПУ предусмотрена возможность комментирования
программы обработки с помощью кадров оглавления. Оглавление
- это краткие текстовые фрагменты (не более 37 знаков),
представленные в виде комментариев или заголовков для
последующих строк программы.
Длинные и сложные программы благодаря рациональному
использованию оглавления имеют более наглядную и простую
для понимания форму.
Это облегчает внесение дальнейших изменений в программу.
Оглавление вставляется в любом месте программы обработки.
Его можно дополнительно отображать в собственном окне, а
также обрабатывать или дополнять.
Управление вставленными пунктами оглавления осуществляется
в отдельном файле (окончание .SEC.DEP). Тем самым
повышается скорость навигации в окне оглавления.

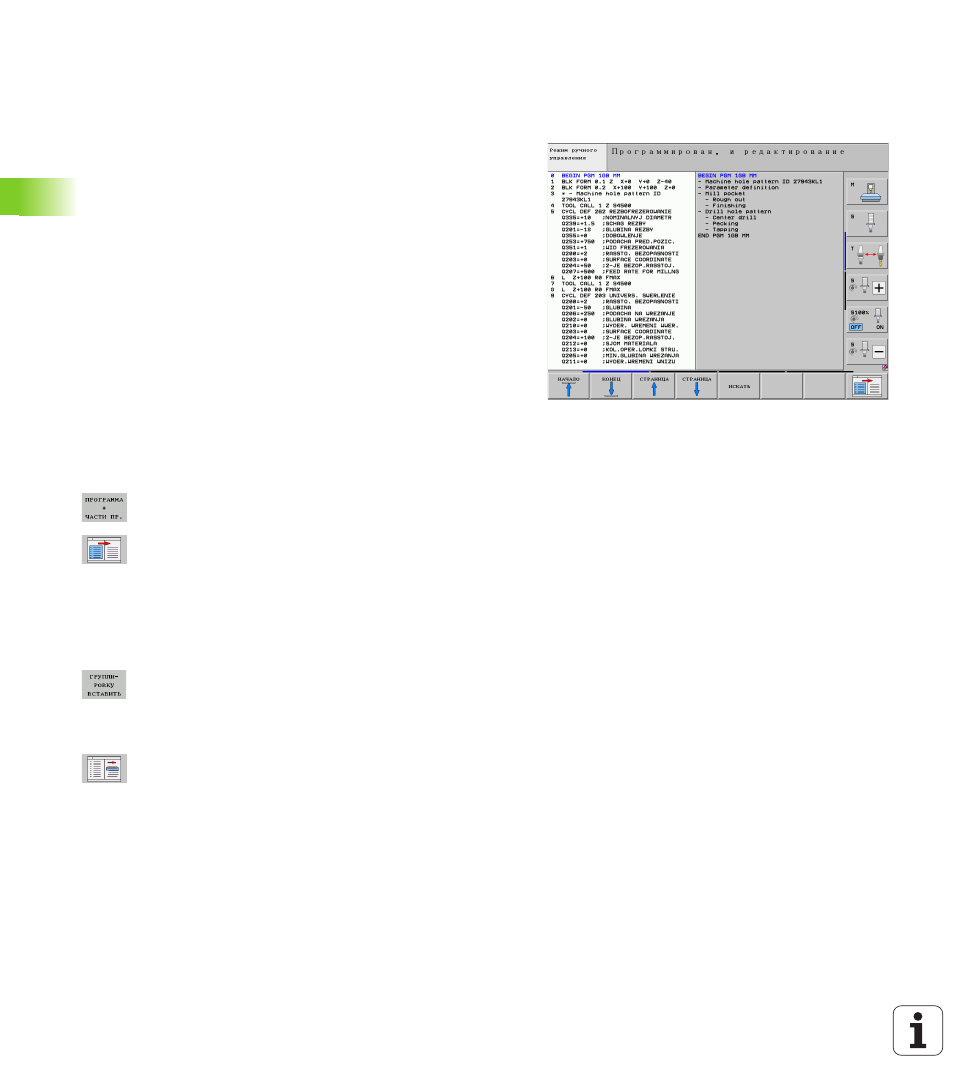

Отображение окна оглавления/переход к
другому активном окну
 Отображение окна оглавления: выберите
разделение экрана дисплея ПРОГРАММА + ОГЛ.
 Смена активного окна: нажмите Softkey „смена
окна“
Вставка кадра оглавления в окне программы
(слева)
 Выберите кадр, за которым следует вставить кадр оглавления
 Нажмите Softkey ВСТАВИТЬ ОГЛАВЛЕНИЕ или
клавишу * на ASCII-клавиатуре
 Введите текст оглавления на алфавитной
клавиатуре
 При необходимости изменить уровень оглавления
с помощью Softkey
Выбор кадров в окне оглавления
Если оператор в окне оглавления переходит от одного кадра к
другому, то система ЧПУ параллельно отображает кадры в окне
программы. Таким образом, сделав всего несколько шагов, вы
можете пройти части программы большого размера.
