12.4 FUNCTION TCPM (
опция
ПО
2)
12.4 FUNCTION TCPM (опция ПО 2)
Функция

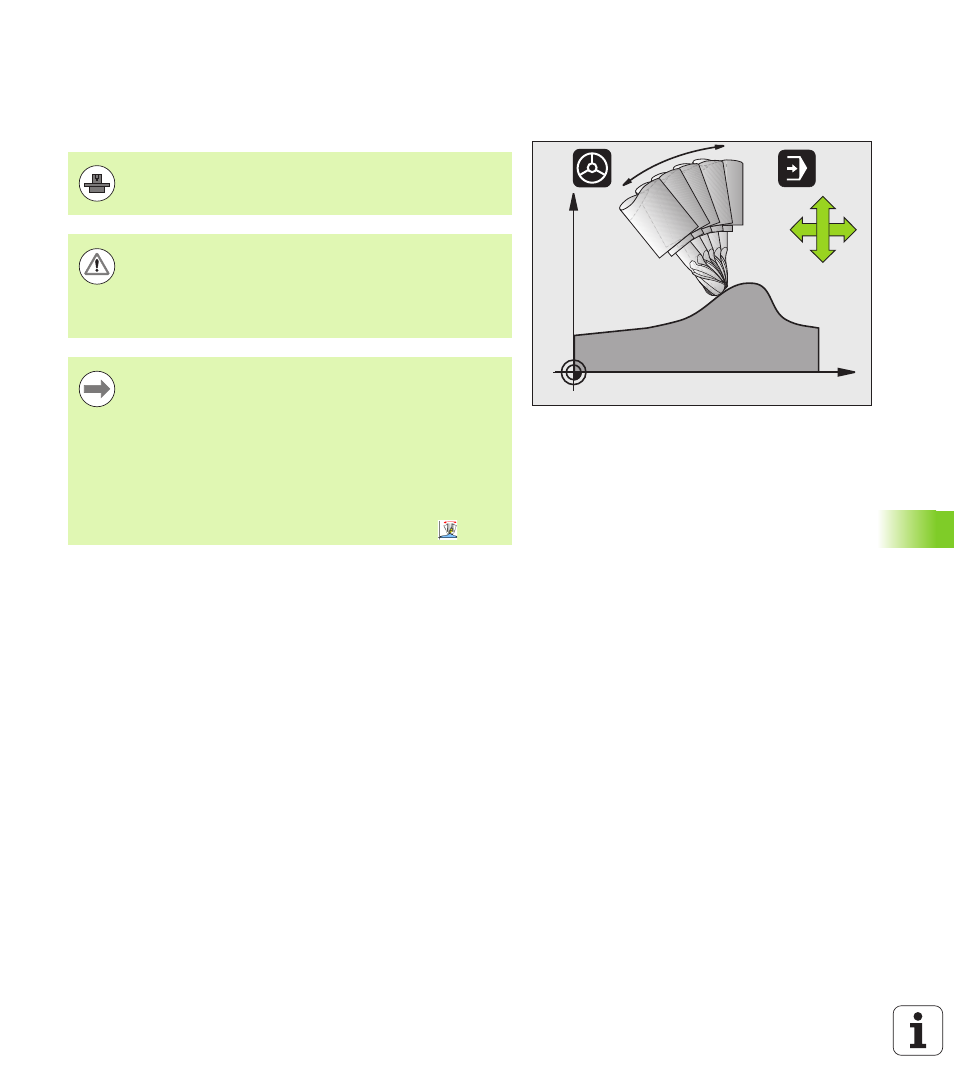

FUNCTION TCPM является усовершенствованным вариантом
функции M128, с помощью которой можно задавать процедуру
работы ЧПУ при позиционировании осей вращения. В
противоположность M128, при использовании FUNCTION TCPM
можно самостоятельно определять принцип действия различных
функций:
Принцип действия запрограммированной подачи: F TCP / F
CONT
Интерпретация запрограммированных в NC-программе
координат осей вращения: AXIS POS / AXIS SPAT
Тип интерполяции между стартовой и целевой позицией:
PATHCTRL AXIS / PATHCTRL VECTOR
X
Z
B
Z
X
Геометрия станка должна быть задана
производителем станка в машинных параметрах или в
таблицах кинематики.
В случае осей наклона с торцовыми зубьями:
Следует менять положение оси наклона лишь после
вывода инструмента из материала. В противном
случае при выходе из зубчатого зацепления контур
может быть поврежден.
До позиционирований с помощью M91 или M92:
выполните сброс FUNCTION TCPM.
Во избежание повреждения контура с FUNCTION
TCPM разрешается использовать только радиусные
фрезы.
Длина инструмента должна отсчитываться от центра
наконечника радиусной фрезы.
Если FUNCTION TCPM является активной, в
индикации позиции ЧПУ отображает символ
.
