Вставка фаски между двумя прямыми – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (34049x-08)
Страница 246
246
Программирование: программирование контуров
6.4
Движ
ение
по
траект
ории
–
декар
товы
к
оор
динаты

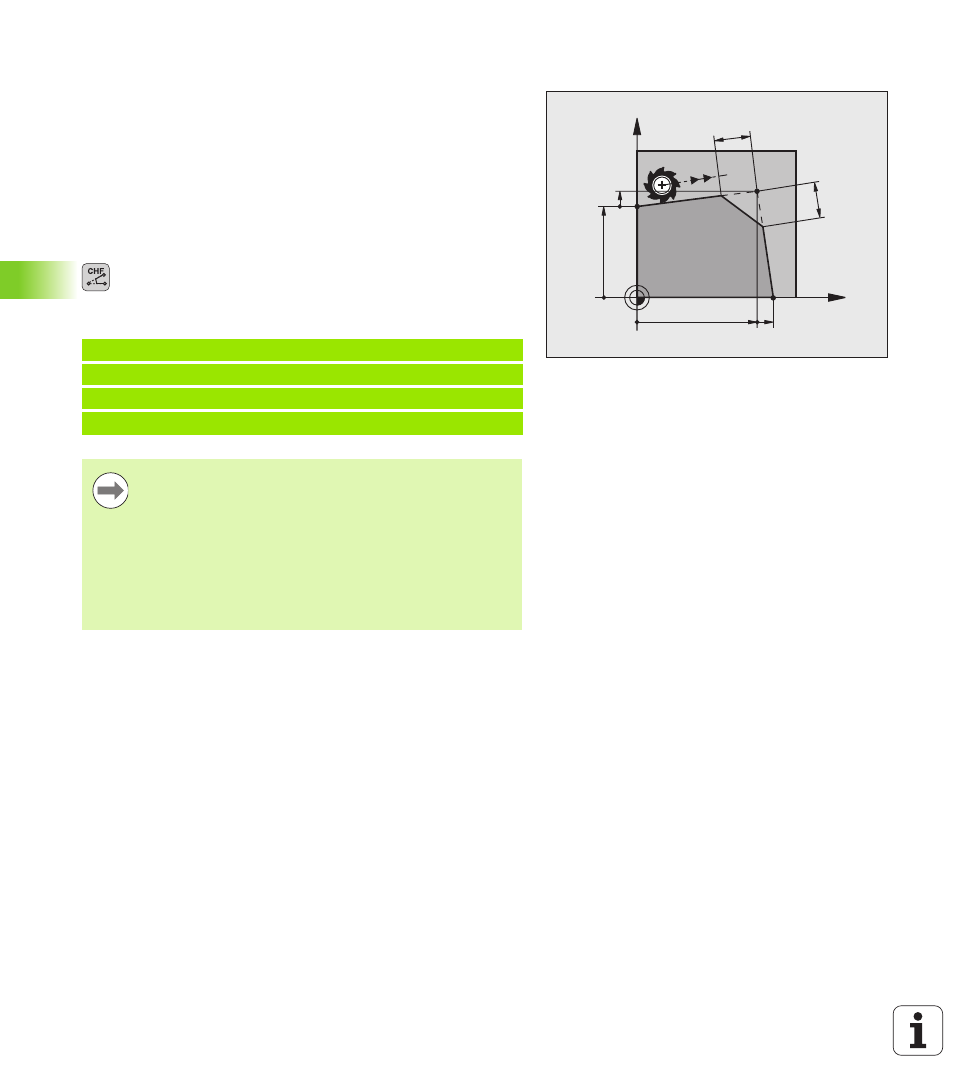

Вставка фаски между двумя прямыми
На углах контура, возникающих на пересечении двух прямых,
можно снять фаску.
В кадрах прямых перед CHF-кадром и после него следует
запрограммировать обе координаты плоскости, на которой
выполняется фаска
Поправка на радиус перед CHF-кадром и после него должна
быть одинаковой
Фаска должна выполняться инструментом, вызванным в
данный момент
Снятие фаски: длина фаски, если необходимо:
Подача F (активна только в CHF-кадре)
Примеры NC-кадров
X
Y
40
12
30
5
12
5
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
Нельзя начинать контур CHF-кадром.
Фаска снимается только на плоскости обработки.
Подвод к удаленной при снятии фаски угловой точке
не выполняется.
Заданная в CHF-кадре подача актуальна только во
время выполнения данного CHF-кадра. Затем снова
действительна подача, запрограммированная перед
CHF-кадром.
