428
Программирование: специальные функции
11
.2
Дина
миче
ск
ий
ко
н
тр
о
л
ь
ст
о
л
кнов
ений
(
ПО
-опция
)

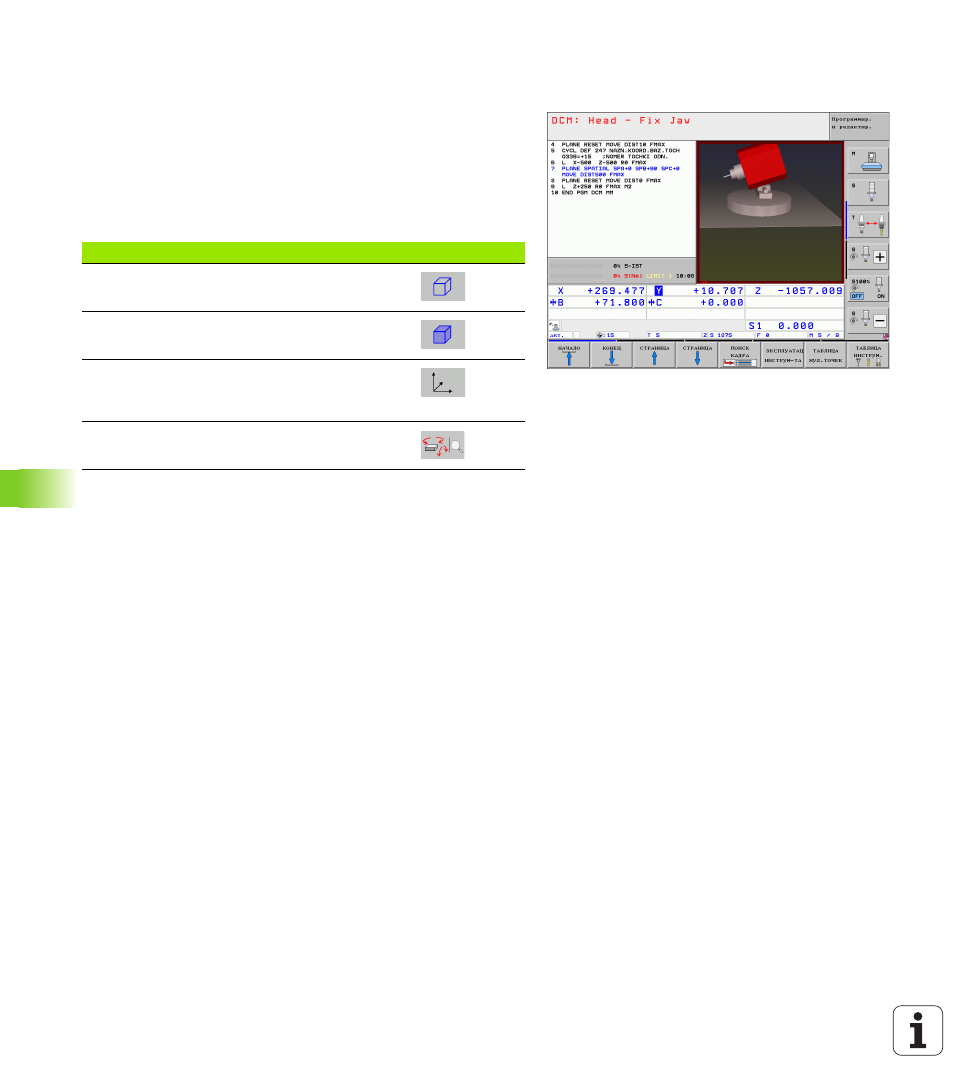

Графическое изображение безопасного
пространства (функция FCL4)
С помощью клавиши разделения экрана дисплея можно
отображать в трехмерном виде определенные на станке
фиксированные объекты столкновения станка и измеренные
зажимные приспособления (смотри „Выполнение программы в
автоматическом и покадровом режимах” на странице 94).
С помощью Softkey можно выбирать между различными
режимами представления:
Графиком можно управлять также с помощью мыши. В вашем
распоряжении есть следующие функции:
Трехмерное вращение изображаемой модели: перемещайте
мышь, удерживая нажатой ее правую кнопку. После того, как
правая кнопка мыши будет отпущена, ЧПУ сориентирует
заготовку в определенном направлении
Перемещение изображаемой модели: перемещайте мышь,
удерживая нажатой ее среднюю кнопку или колесико. ЧПУ
переместит модель в соответствующем направлении. После
того, как средняя кнопка мыши будет отпущена, ЧПУ сдвинет
заготовку в заданную позицию
Для увеличения определенной области с помощью мыши: при
нажатой левой кнопки мыши выделите прямоугольную область.
С помощью горизонтального и вертикального перемещения
мыши вы можете перемещать область масштабирования.
После того, как левая кнопка мыши будет отпущена, ЧПУ
увеличит определенную область заготовки
Быстрое увеличение и уменьшение площади обзора с помощью
мыши: вращайте колесико мыши вперед или назад
Двойной щелчок правой кнопкой мыши: выберите стандартный
вид
Функция
Softkey
Переключение между контурной и объемной
моделями представления
Переключение между объемной и прозрачной
моделями представления
Индикация/выключение систем координат,
возникающих при преобразованиях в
описании кинематики
Функции поворота, вращения и
масштабирования
