300 Программирование: ввод данных из DXF-файлов или контуров открытым текстом
7.1
Обрабо
тка
файл
ов
DXF (
опция
программног
о
обе
спе
чения
)

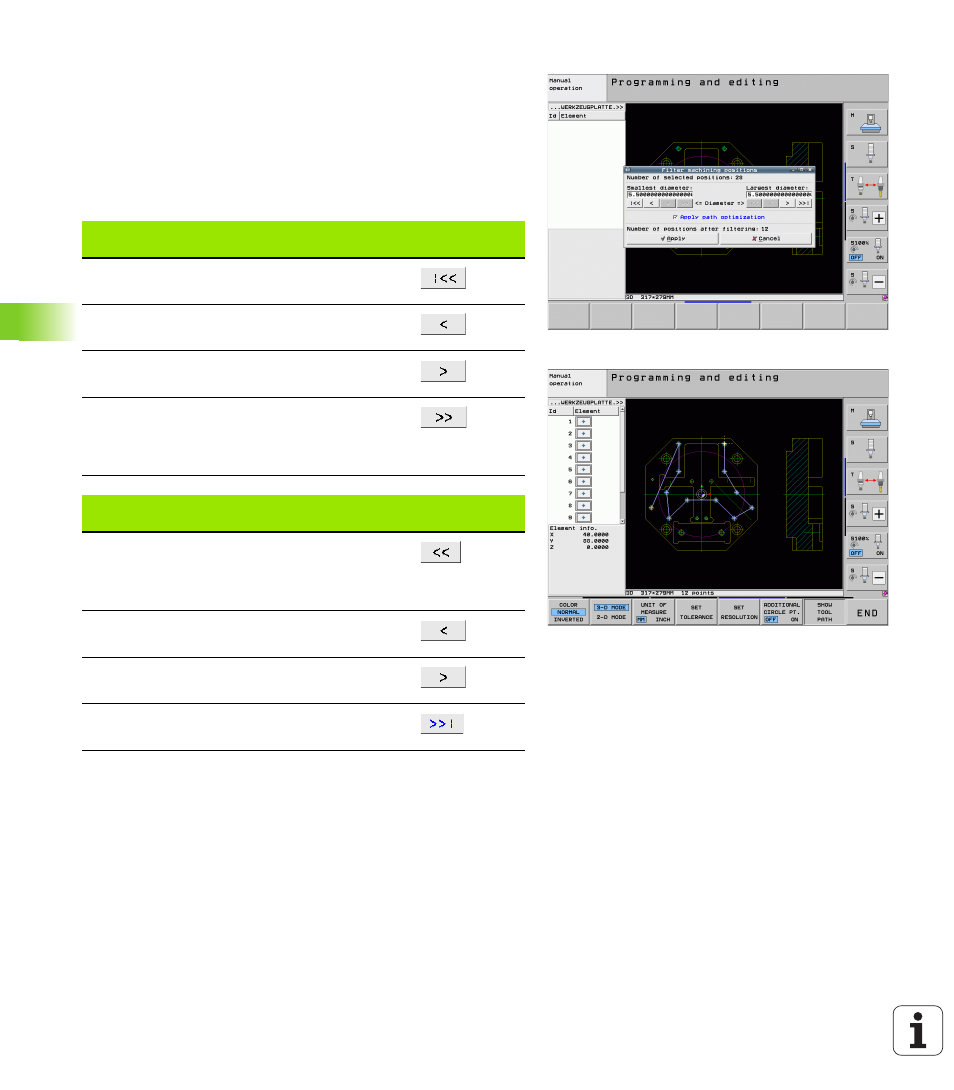

Настройки фильтра
После маркировки позиций отверстий с помощью быстрого
выбора система ЧПУ отображает окно перехода, в котором слева
находится наименьший, а справа - наибольший найденный
диаметр отверстия. Экранными кнопками переключения под
индикатором диаметра можно настроить в левой области нижний,
а в правой области - верхний диаметр таким образом, чтобы
можно было ввести желаемые диаметры отверстий.
Имеются следующие экранные кнопки переключения:
С помощью опции применить оптимизацию перемещений (базовая
настройка: применить оптимизацию перемещений) система ЧПУ
сортирует выбранные позиции обработки так, чтобы по
возможности избежать лишних перемещений на холостом ходу.
Траекторию инструмента можно активировать с помощью Softkey
ИНДИКАЦИЯ ТРАЕКТОРИИ ИНСТРУМЕНТА (смотри „Базовые
настройки” на странице 288).
Настройка фильтра наименьшего
диаметра
Softkey
Показать наименьший найденный диаметр
(базовая настройка)
Показать следующий меньший найденный
диаметр
Показать следующий больший найденный
диаметр
Показать наибольший найденный диаметр.
Система ЧПУ присваивает фильтру для
наименьшего диаметра значение, заданное
для наибольшего диаметра
Настройка фильтра наибольшего
диаметра
Softkey
Показать наименьший найденный диаметр.
Система ЧПУ присваивает фильтру для
наибольшего диаметра значение, заданное
для наименьшего диаметра
Показать следующий меньший найденный
диаметр
Показать следующий больший найденный
диаметр
Показать наибольший найденный диаметр
(базовая настройка)
