HEIDENHAIN iTNC 530 529
12.3
Нак
л
онное
фрез
еров
ание
на
нак
л
онной
пл
о
ск
о
сти

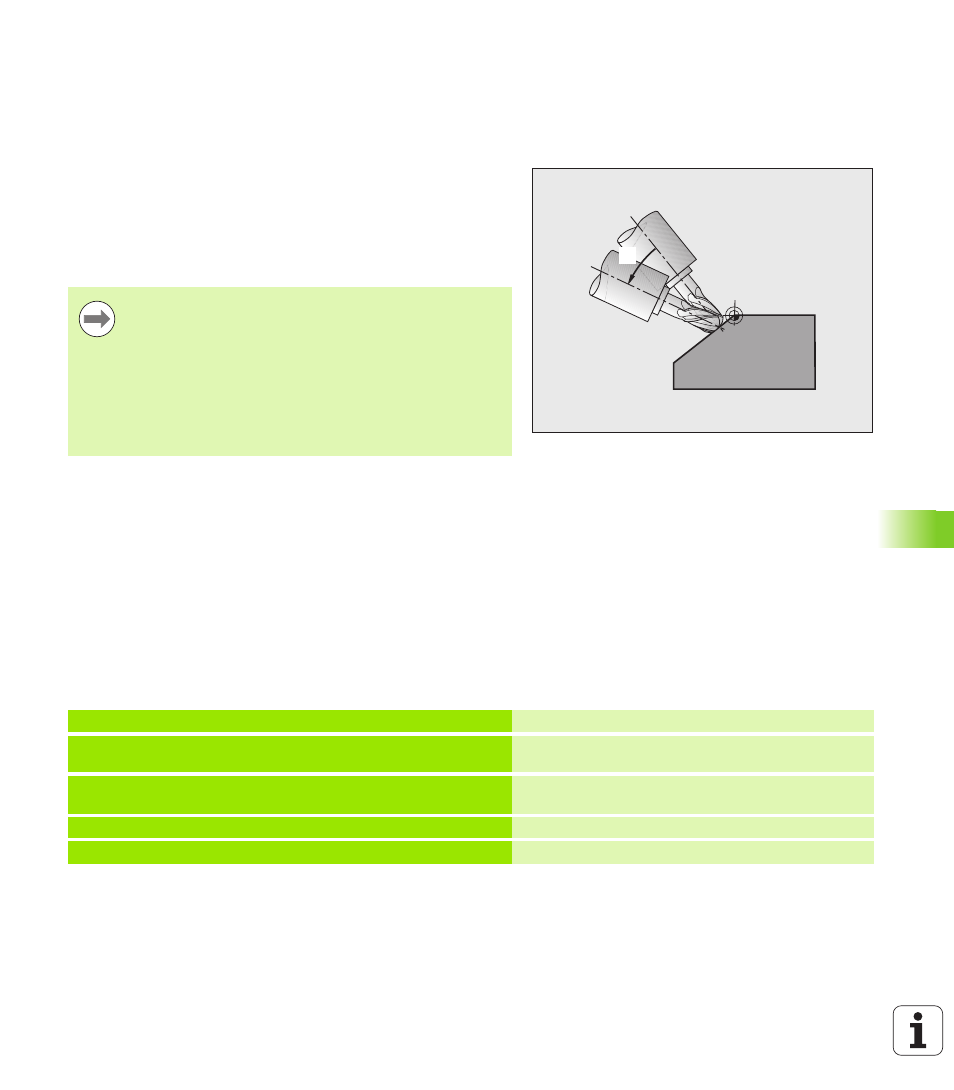

12.3 Наклонное фрезерование на
наклонной плоскости
Функция
Благодаря новым функциям PLANE и M128 можно выполнять
наклонное фрезерование на наклоненной плоскости обработки.
Для этого существует два варианта определения:
 Наклонное фрезерование путем инкрементального
перемещения оси вращения
 Наклонное фрезерование через векторы нормали
Наклонное фрезерование путем
инкрементального перемещения оси
вращения
 Выведите инструмент из материала
 Активация M128
 Определите любую PLANE-функцию, учитывая процедуру
работы при позиционировании
 Инкрементально переместите желаемый угол наклона на
соответствующей оси при помощи кадра прямой
Примеры NC-кадров:
IB
Наклонное фрезерование на наклонной плоскости
можно осуществить только при помощи радиусных
фрез.
При использовании 45°-поворотных
головок/поворотных столов можно определить угол
наклона инструмента при фрезеровании и как
пространственный угол. Для этого следует
использовать FUNCTION TCPM (смотри „FUNCTION
TCPM (опция ПО 2)” на странице 531).
...
12 L Z+50 R0 FMAX M128 Позиционирование на безопасную высоту,
активация M128
13 PLANE SPATIAL SPA+0 SPB-
45 SPC+0 MOVE ABST50 F1000 Определение и активация PLANE-функции
14 L IB-17 F1000 Настройка угла наклона
... Задание обработки на наклонной плоскости
