HEIDENHAIN iTNC 530 653
16.1
Гр
аф
и
ка

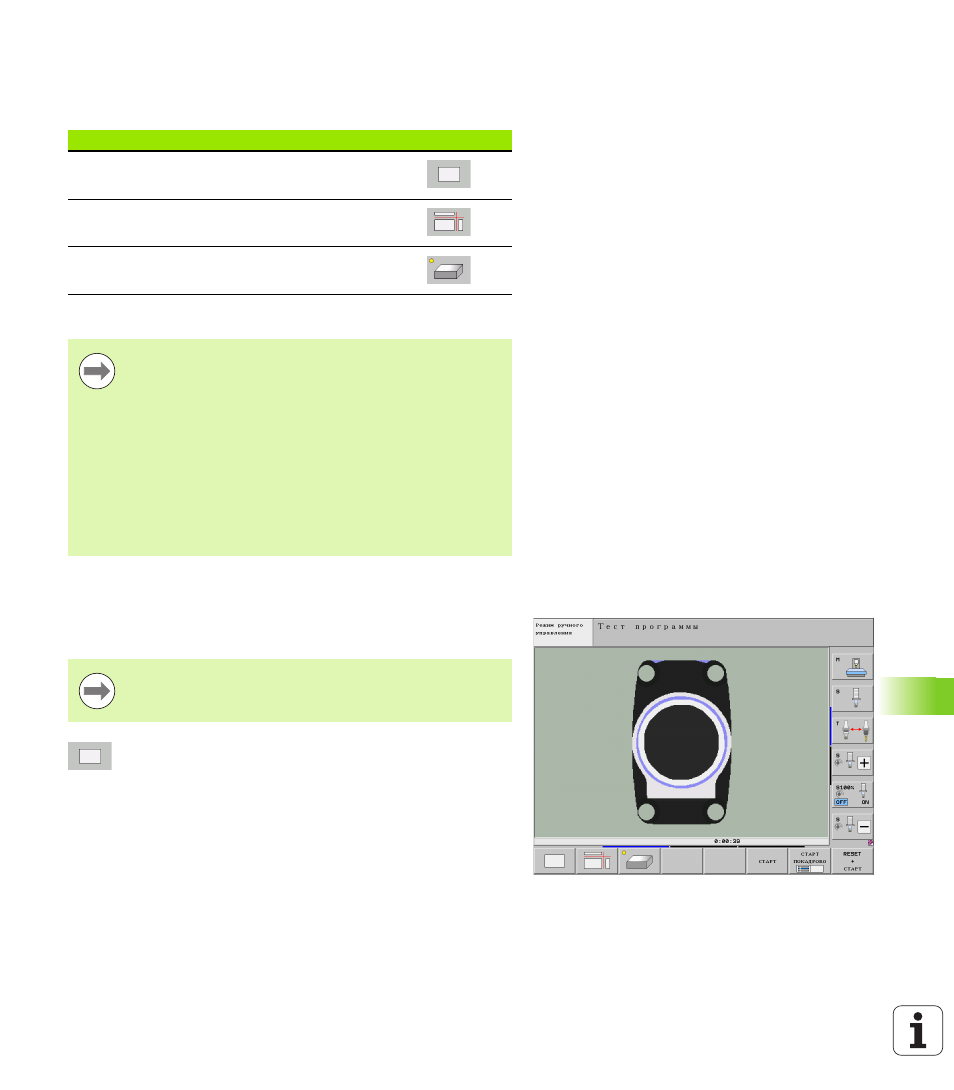

Обзор: виды
В режимах отработки программы и в режиме работы
"Тест программы" ЧПУ отображает следующие клавиши Softkey:
Ограничение во время выполнения программы
Вид сверху
Графическое моделирование при данном виде графического
представления происходит наиболее быстро.
 Выберите вид сверху нажатием клавиши Softkey
 Для отображения глубины в этом виде графики
действительно следующее: чем глубже, тем
темнее
Вид Softkey
Вид сверху
изображение в 3 плоскостях
трехмерное изображение
Синхронное графическое отображение обработки
невозможно, если процессор ЧПУ уже загружен
сложными задачами обработки или обработкой
поверхностей большой площади. Пример: строчное
фрезерование всей заготовки большим инструментом.
Система ЧПУ прекращает отображать графику и
выводит текст ОШИБКА в окне графики. Тем не
менее, выполнение обработки продолжается.
ЧПУ не отображает графически многоосевую
обработку в графике отработки программы во время
отработки. В таких случаях в окне графики возникает
сообщение об ошибке Ось невозможно отобразить.
Если ваш станок снабжен мышью, то можно, установив
курсор мыши на любую часть заготовки, считывать в
строке состояния значение глубины в этом месте.
